系統組成

    CREATOR(快捷)系列產品以其卓越的性能、完美的整體產品組合解決方案，在同類產品中脫穎而出，中標福建某著名品牌顯示器廠商產品展示廳，該展示廳集成了2×3的大屏幕拼接處理顯示系統、中央控制系統、矩陣切換系統等功能，核心設備全部采用CREATOR的產品，是CREATOR產品在大屏幕拼接實際工程中的一個成功案例。該系統為廠家提供了一個顯示器產品展示的完美窗口，顯示拼接單元采用廠家自己品牌的6個21”液晶顯示器，拼接處理器采用CREATOR新款GP-1000圖形處理器，實現各種圖形的組合拼接處理，整個展示廳通過CREATOR的中控、矩陣進行信號切換、展示廳燈光控制、窗簾控制、液晶顯示器升降控制等，為廠家提供電腦信號和視頻信號的高亮度、高清晰度的演示效果，實現多路電腦信號和視頻信號的同時顯示及圖像疊加的效果，并通過智能中央控制系統，對整個系統環境進行集中控制，實現人性化的人機交互，使廠家的產品得到完美的演示，給參觀者一種強烈的視覺效果和高科技智能化的產品演示氛圍。

    整個拼接系統由四大塊組成：

·顯示單元，采用顯示器廠家自己品牌的特制的6個21”液晶顯示器，帶兩路VGA輸入；

·智能中央控制系統，采用CREATOR CR-PGMII主機及ST-7100C無線觸屏及周邊配件；

·矩陣信號切換系統，采用CREATOR RGB1616矩陣；

·大屏幕拼接顯示及圖型處理系統，采用CREATOR GP-1000圖形處理器；

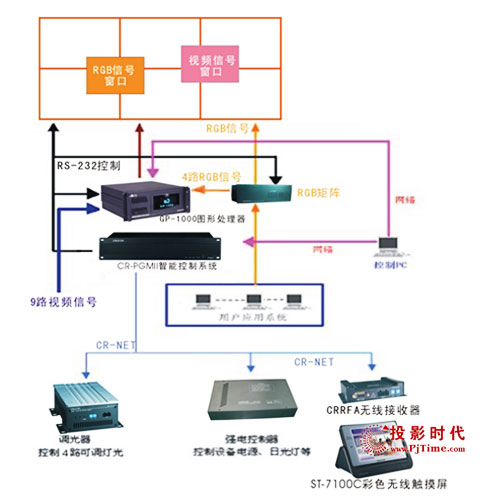

系統結構圖

系統功能

CREATOR CR-PGMII智能中央控制系統

1、拼接顯示系統的控制

    系統采用CREATOR最新二系列控制主機CR-PGMII，采用32位內嵌式處理器，最高主頻可達210MHZ，特大內存運算空間8M的SDRAM(可擴展32M)，8M的存儲FLASH。CR-PGMII采用獨特的雙總線系統和高速輸入/輸出總線結構，提供快速吞吐和系統帶寬。通過CR-PGMII控制主機的RS-232控制口對圖形拼接控制器進行控制，運用靈活可靠的軟件編程，可以調用圖形拼接控制器預先設置好的模式，實現2×3圖像的拼接顯示以及計算機圖像、視頻圖像的疊加等，滿足用戶各種形式的顯示效果。同時配備一臺專門的控制PC，實現對圖形處理器的全面控制。

2、矩陣信號切換的控制

    在矩陣切換的控制上，系統同樣通過控制主機CR-PGMII的RS-232控制口對矩陣進行控制。可以方便、快捷地實現信號的切換，減少人工操作的復雜性和單一性，避免操作上的失誤，并且可以實現一鍵多切及聯動的切換功能，完成手動操作無法實現的功能。

3、燈光及設備電源的控制

    日光燈和設備電源通過8路的強電控制器CRPWR-8II來完成；可調燈光通過4路調光器CRLITE-4AII實現4路燈光的明暗無級調節。將CRPWR-8II和CRLITE-4AII與控制主機CR-PGMII聯系起來，運用軟件編程讓各種燈光模式得到實現，還能實現對電源開關的安全操作，避免手動誤操作而帶來的設備損傷。

4、定制的控制界面

    在人機控制界面方面，系統配置了一臺6.4″無線彩色觸摸屏ST-7100C，能夠在顯示屏上顯示高質量的畫面和圖形，備有64,000真色彩 顯示效果，呈現出令人贊賞的高亮度和高清晰度的圖形。其所有的控制界面、控制功能以及控制方式均可以根據用戶的要求和實際的情況通過軟件編程的方式來實現，實現對拼接顯示系統、矩陣切換系統和燈光及設備電源的交互式/人性化的控制。
整個系統給用戶帶來的是智能化人性化的控制，既可以通過一指化操作實現一連串的動作，也可以避免人工操作的復雜性和危險性，還能真正提高整個系統的可靠性、穩定性。

矩陣切換系統

    計算機信號通過RGB矩陣輸入，分別輸出到液晶顯示器和圖型處理器中，其中：

    4路RGB信號輸出分配給圖形處理器。
    6路RGB信號連接到液晶顯示器的RGB2輸入接口，實現6個液晶顯示器的單屏信號切換顯示

    利用矩陣切換系統，可以靈活自由的由用戶來選擇所要顯示的圖像來源，體現整個系統的靈活性、開放性。

    矩陣切換系統是整個系統的重要組成部分，其質量的好壞會直接影響到投影顯示的效果，甚至決定整個系統的效果，因此在此系統中選用了CREATOR  RGB1616矩陣切換器。

    特性：
    輸入16路RGBHV信號
    輸出16路RGBHV信號
    RGBHV—— 對水平分量和垂直分量的特殊處理，保證圖像更加穩定和清晰。同時可以切換RGBS、RGsB、HDTV、S-VIDEO、分量視頻和復合視頻
    400MHz（-3db）RGB 視頻帶寬（滿負載）——保證在切換和分配信號是沒有衰減
    I/O緩沖——每一路輸入/輸出都是獨立的緩沖器
    前面板控制快速切換——通過前面板的控制按鈕即可實現任意路輸入到輸出的快速切換
    可視化I/O模式——讓使用者通過前面板顯示或RS-232/422控制就可以方便地看到任意路輸入和輸出的連接狀態。
    預設——獨特的I/O配置可以保存和調用前面板的快速切換或RS232的控制切換。該特性允許你設置I/O配置并且存儲下來方便將來的使用
    RS－232控制端口——在后面板提供了一個RS-232的控制端口，可以通過計算機或其他控制設備對矩陣進行控制

大屏拼接顯示系統

：

    1、系統通過圖形處理器實現4路RGB信號、9路視頻信號在大屏幕上任意位置以任意大小開窗口顯示，最高分辨率可達4096x1536。

    2、圖形處理器和矩陣切換器的配合使用，使得本系統具備接口齊全、功能強大的顯示功能，通過矩陣切換器與圖形處理器的兩套顯示功能，保證了用戶系統在任一一套顯示出現故障時另外一套顯示可以正常的在大屏幕上顯示，保證了用戶系統的安全穩定的顯示運行。

    3、通過控制計算機和CR-PGMII控制主機集中控制，各通道任何一路信號均可切換自如。并可根據用戶需要制定常用顯示模式，實現簡單靈活的使用界面。調度員能夠通過軟件遠程控制大屏幕的畫面。

拼接系統概述

    本系統提供的大屏幕液晶拼接系統采用CREATOR GP-1000圖形處理器，采用世界最先進的拼接技術、多屏圖像處理技術、多路信號切換技術等應用集合為一體，使整套系統成為一個擁有高亮度、高清晰度、高智能化控制、操作方法先進的大屏幕拼接顯示系統。通過本拼接顯示系統，能夠?qū)�網絡資源和相關資訊進行實時的演示、監控和智能化管理，使得演示、展覽等工作更直觀、更高效，同時體現了現代化的企業形象。

拼接系統結構圖及構成

拼接系統結構圖

拼接系統構成

    該拼接系統主要由顯示單元子系統和控制子系統組成，整個拼接系統通過控制子系統和本地網絡相連，可將用戶有關應用系統的圖文信息顯示在大屏幕上，實現控制、調度、指揮、監控現代化。
通過GP-1000圖形處理器可以實現用戶網絡系統在拼接屏上以高分辨率狀態顯示,最高分辨率可達4096×1536。

    通過圖形處理器可以實現9路視頻信號和4路RGB信號在大屏幕上任意位置以任意大小開窗口顯示，RGB和視頻信號可多路任意疊加、縮放、移動等顯示，并可將任何一路以屏為單位幾何拼接放大顯示。

    RGB信號可直通到液晶顯示屏，通過RGB矩陣切換器可實現實時同時顯示多路RGB信號。

    圖形處理器和矩陣切換器的配合使用，使得本系統具備接口齊全、功能強大的顯示功能。

    系統通過控制計算機集中控制管理，保證每天工作24小時，一年365天連續工作。

    采用開放式系統，支持TCP/IP等協議，直接與WINDOWS 2003/2000/XP和UNIX X-WINDOWS網絡連接，并可同時支持多個網絡連接和多路視頻圖像的拼接顯示，可整屏和分屏顯示網絡信號。

顯示模式效果范例

模式一

    通過圖形處理器可實現全屏超高分辨率信號的圖形顯示，整屏分辨率可達4096×1536。

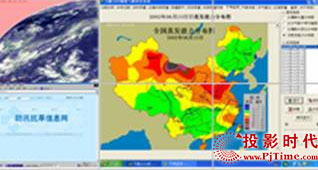

模式二

    通過圖形處理器實現多路信號(視頻信號、RGB信號)在大屏幕上的混合顯示，各種窗口可任意疊加、放大、縮小、移動、跨屏等。

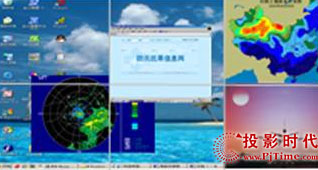

模式三

    通過圖形處理器和RGB矩陣切換器的組合使用，用戶可以顯示多路視頻和計算機RGB信號，這種工作模式的最大特點是響應速度快，實時性強，簡單明了。

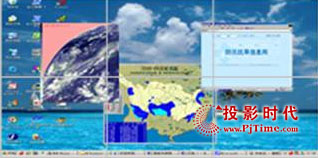

模式四

    信號通過圖形處理器和RGB矩陣切換器開窗疊加混合顯示。這是最常見的工作模式，部分RGB信號直接通過矩陣切換在大屏幕上顯示，同時又通過圖形處理器以開窗口的形式顯示RGB和視頻信號。

GP-1000圖形處理器性能

    GP-1000圖形處理器的軟件平臺為WINDOWS 2000，支持TCP/IP協議，支持多網絡方式，用戶不同系統的工作站信號（包括WINDOWS 2003/NT/2000和UNIX網絡工作站信號）都可以通過圖形控制，實現跨平臺顯示，確保用戶各種系統在大屏幕上的正確顯示。

    1)    網絡信號顯示功能

    2)    結合了強大的視頻和 RGB 輸入功能，運行 Microsoft Windows 2000，能與各Windows 應用程序兼容。標準功能包括：能夠和中控系統連通，實現集中控制；以及訪問用戶各網絡平臺用程序的聯網功能。配備雙10M/100Mbps以太網卡，可進行不同網段的信號訪問。

    3)     視頻信號顯示功能

    支持9路復合視頻疊加輸入，各種視頻信號可以任意開窗在屏幕顯示，在屏幕上可任意移動、疊加、縮放、跨屏或全屏顯示，使非常靈活且簡單易用。

    4)    RGB信號顯示功能

支持4 路RGB信號輸入，通過RGB矩陣可將非網絡RGB信號任意切換至屏幕，特別適用于將其它計算機資源如手提電腦、未聯網的臺式機和舊系統中的圖像顯示，圖像以開窗口方式顯示，象其它任何應用程序窗口一樣，在屏幕上可任意移動、縮放或跨屏或全屏顯示，使非常靈活且簡單易用。

    5)    控制器功能軟件說明

    通過的專用配置軟件—遠程控制軟件，可實現網絡上的任意一臺計算機可做為遠程控制臺或控制PC使用，通過鼠標及鍵盤對圖形處理器進行遠程實時控制或進行信號選擇、模式轉換、參數調整等操作。

    控制器主要指標
