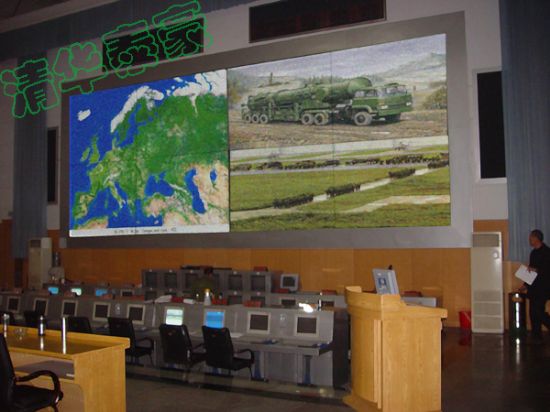

瑞博LCD投影墻系統是專門為指揮自動化系統、實景模擬系統的信息顯示而設計。它將國際最卓越的顯示技術及設備、投影墻拼接技術、多屏圖像處理技術、多路信號切換技術、網絡技術等的應用集合為一體，使整套系統成為一個擁有高亮度、高清晰度、高智能化控制、操作方法最先進的大屏幕投影顯示墻系統。通過本投影墻系統，能夠對監控信息、網絡資源和相關資訊進行實時的監控、演示和智能化管理，極大的增強了系統信息顯示的直觀性和可操作性。



RGB信號顯示功能
    系統中對于計算機的圖象信號可通過計算機矩陣切換器，將營、旅、藍軍、導演等作業室的計算及信號上傳至DYD和JDD大廳的32X8、24X16RGB矩陣。
    （1）對于DYD大廳，從32路計算機的圖象信號中任選出8路輸出直接送到8臺投影機的RGB輸入端口，其中2路信號經過RGB分配器送至RBPT-D Plus800圖象拼接控制器，通過控制軟件可實現計算機圖象信號的任意單屏顯示和任意拼接、放大顯示。
    （2）對于JDD大廳，從24路計算機的圖象信號中任選出8路輸出直接送到8臺投影機的RGB輸入端口，其中2路信號經過RGB分配器送至RBPT-D Plus800圖象拼接控制器，通過控制軟件可實現計算機圖象信號的任意單屏顯示和任意拼接、放大顯示。同時，將其中6路RGB信號送至DYD大廳的32X8RGB矩陣，實現計算機信號上傳顯示功能。
    （3）對于其他作業室，從本地的多路計算機的圖象信號中任選出1-2路輸出直接送到1-2臺投影機的RGB輸入端口，實現計算機圖象信號的本地顯示。同時，將其中1-2路RGB信號送上一級RGB矩陣，最終至DYD、JDD大廳的RGB矩陣，實現計算機信號上傳顯示功能。


視頻信號顯示功能
    對于視頻信號，下級上行的視頻監控信號一方面輸入至監控室16屏電視墻，實現監控顯示功能；另一方面上行的視頻信號經過各級矩陣切換器控制，分別選出8路，送給DYD和JDD的RBPT-D Plus800圖象拼接控制器的視頻輸入端口，實現監控信號的大屏幕顯示，并可任意放大、縮小、拖動；在監控室的16屏電視墻輸出端經過“環出”接口，將視頻信號再返送到下級各作業室的視頻矩陣，實現視頻廣播功能，用于召開作戰會議、發布敵情通報等情況。

網絡信號顯示功能
    對于計算機網絡上的圖象投影問題，系統中也作了相應的考慮，系統利用運行在拼接控制器上的網絡顯示軟件將網絡中的圖象或局域網中的任意終端投影到大屏幕上。此軟件清華泰豪擁有知識產權，可以配合用戶嵌入其應用系統，實現更靈活的顯示功能。

系統切換控制
    整個系統的控制操作通過觸摸屏控制系統對投影機、RBPT-D Plus圖象處理器、矩陣切換器進行控制。
各作業室利用本地PC控制本地的RGB和視頻矩陣，或通過手動控制。同時，本地PC運行一個服務程序，接收來自上級（例如DYD）通過TCP/IP協議傳來的矩陣切換指令，并轉發到本地的矩陣切換器，實現上級集中控制的功能。
    DYD和JDD可以采用觸摸屏界面進行操作，體現了直觀、方便的特點。
