高清機頂盒從2008年奧運起跑

　　2008年1月1日，中央電視臺的免費高清數字電視地面廣播正式在北京市開通，2008年2月29日，在北京高清數字電視地面廣播試運行兩個月后，國家廣電總局在北京召開地面數字電視推進工作會議，正式確定北京、天津、上海、沈陽、青島、秦皇島等6個奧運城市和廣州、深圳兩市都將在奧運會期間開播地面高清數字電視節目，實現奧運會的高清數字電視轉播。2008年5月1日，CCTV高清綜合頻道的正式在這8個城市播出，年內高清城市將進一步擴展到37個。

CCTV高清綜合頻道為1080i的信號

　　至此，數字電視將從2008年奧運起跑，到2015年大陸將正式關閉模擬電視廣播頻道。

　　CCTV高清頻道是公益性的全免費的，通過免費無線發射和優質高清電視節目相結合，接收不需要任何的線路安裝，只需要買個無線高清機頂盒放在家里，只要朝中央電視塔發射方向沒有高大建筑物遮擋，既可接收到電視節目，六環路以內都可以很好的接收到電視節目信號。

　　看來高清機頂盒也隨著2008年奧運的到來開始起跑，在高清機頂盒中，目前大家最為關心的有無線高清機頂盒和有線高清機頂盒兩種，相比之下也互有優勢，在此之前本站也給大家推出了《奧運前拒絕無線高清機頂盒的幾大理由》和《奧運前選擇無線高清機頂盒的四大理由》進行了對比，相信看過的朋友也對其各方面了解了不少。

　　其實對于數字電視機頂盒來說，除了與平板電視相連接之外，還可以連接我們的普通電視（CRT）及筆記本、臺式機等設終端備，下面就由筆者來給大家逐一介紹一下吧。

與普通電視（CRT）連接

（1）把天線插入機頂盒射頻接口，再把數據線一頭黃線接機頂盒視頻（VIDEO）接口和白線，紅線分別左右聲道（L-AUDIO-R），另一頭黃線接電視機VIDEO接口和白線，紅線分別L-AUDIO-R。

通過普通的AV接口和S端子連接CRT電視

（2）把S端口數據線一頭插機頂盒S-VIDEO端，一頭插電視機S-VIDEO端，聲音數據線一頭白線，紅線分別接機頂盒左右聲道（L-AUDIO-R），另一頭白線，紅線分別接電視機L-AUDIO-R端。

與平板電視(LCD/PDP)連接

　　要想高清機頂盒連接平板電視，收看到高清的電視節目，除了需要高清信號源之外，連接上也需要用色差線或者HDMI線進行連接，如果數字信號受損較大。色差線與HDMI線相比，一條HDMI線就可以同時傳送影音信號，并且HDMI 1.3接口的能達到了340MHz的帶寬和10.2Gbps速率，是新一代的高清接口。

色差分量接口

（1）把天線插入機頂盒射頻入接口，再把數據線一頭（三線一體）紅線，黃線，白線分別接機頂盒Pr（紅），Pb（藍），Y（綠）接口和（兩線一體）白線，紅線分別左右聲道（L-AUDIO-R），另一頭按同樣的方法對照電視機上的接口標示和顏色接入。

通過HDMI端連接簡化了線路，提高了傳輸質量

（2）把HDMI端口數據線一頭插機頂盒HDMI端，一頭插電視機HDMI端（包括視頻和音頻通道，簡化線路接口）HDMI接口主要就是用于傳輸高質量、無損耗的數字音視頻信號到高清電視。

與筆記本電腦(noteBook)連接

——條件是有電視盒

（1） 把天線插入機頂盒射頻入接口，再把MMI數據線一頭黃線接機頂盒視頻（VIDEO）接口和白線，紅線分別左右聲道（L-AUDIO-R），另一頭接電視盒MMI接口（視頻信號輸入端）

通過筆記本連接無線高清機頂盒需要電視盒的支持

（2） 把USB數據線一頭（小端口）插電視盒的USB2.0接口，一頭插筆記本上USB端

（3） 聲音數據線一頭插電視盒的聲音輸出端，一頭插筆記本輸入端

（4） 安裝電視盒在筆記本上播放器軟件，可以選擇AV制式或者S-VIDEO制式收看

與臺式電腦（PC）連接

——條件是電視卡

（1）把天線插入機頂盒射頻入接口，數據線一頭黃線插機頂盒的視頻接口，一頭接電視卡的視頻（黃色）接口，機頂盒的左右聲道接口直接可以插低音炮音響設備，也可以利用數據線一頭插機頂盒的左右聲道，一頭直接插主機聲音輸入（藍色）接口或者插電視卡聲音輸入（藍色）接口。

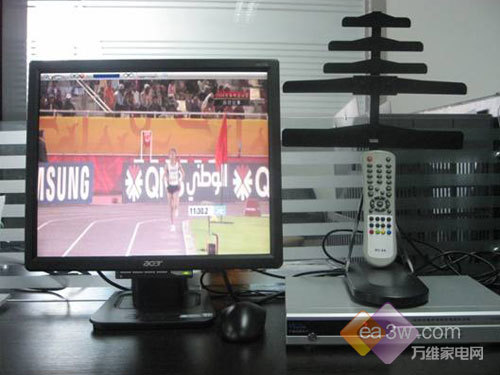

無線高清機頂盒連接電腦看CCTV高清頻道

（2）把S端口數據線一頭插機頂盒S-VIDEO端，一頭插電視機S-VIDEO端。

高清機頂盒與電視卡相連，享受CCTV高清

（3）安裝電視卡在臺式電腦上播放器軟件，可以選擇AV制式或者S-VIDEO制式收看。

與其它影音設備連接

（1） 把天線插入機頂盒射頻入接口，再把數據線一頭黃線接機頂盒視頻（VIDEO）接口和白線，紅線分別左右聲道（L-AUDIO-R），另一頭黃線接發射機的視頻輸入，白線接音頻左聲輸入，紅線接音頻右聲輸入。

其它影音設備通過也是通過AV接口進行連接（上圖為影音分配器）

（2） 接收機另一頭黃線(V)接電視機VIDEO接口和白線(L)，紅線(R)分別L-AUDIO-R

　　寫在最后：無線高清數字機頂盒利用可隨時移動方式不受布線問題約束去和終端顯示設備，以及電腦筆記本等相結合，看高清、標清節目，邊辦公，邊欣賞，也可以同時利用電視盒，來進行，截圖，錄影音節目，以備以后采集，制作，欣賞等。

相關：機頂盒的分類

　　目前接收數字電視的的數字電視機頂盒有四種：衛星電視機頂盒DVB-S、有線數字電視機頂盒DVB-C、地面電視頂盒DVB-T、網絡電視機機頂盒DVB-I。

衛星電視機頂盒DVB-S

　　衛星電視機頂盒DVB-S：用戶自裝（或請人裝）接收6號衛星的“鍋蓋”天線（通常用1.5米至2.4米的直徑)，好處是DVD畫質，不用交月租，另外每增加一用戶，僅需增加200-250元機頂盒，多用戶時成本低，不好的是只能收大約42個衛星電視節目，不能接收香港臺、清溪新聞等，適宜賓館、出租屋安裝。當然，也可以接收其他衛星的天線和機頂盒，目前可以接收138或168個臺（沒有裝寬帶上網的線路只能接60-70多個臺，裝寬帶的可收壹佰多個臺，包括有線的加密臺），但此種機頂盒需要2000元左右費用，好象是不能象上面那種一樣“一分二”、“一拖四”，每臺電視必需一臺機頂盒，成本很高�，F時衛星大約還有8-12年壽命，之后需中國政府重新向天空發射衛星。

有線數字電視機頂盒DVB-C

　　有線數字電視機頂盒DVB-C：只能向電視臺處買或租用，大約每月租金9元（與原來的維護費16元合計為25元，一年計300元，至少需租5年，機頂盒才免費給你），功能最多，接收的臺也較多，不好的是每臺電視必需一臺700元的機頂盒（每用戶只能租用一臺，另買2臺），月租費較貴，多臺電視用時不太合算。

地面電視頂盒DVB-T

　　地面電視頂盒DVB-T：即車載機頂盒，每臺約800多元至1000元左右不等，目前接收免費（估計未來2-3年內不收費，之后每月20-30元），好處可以隨時移動收看，但只能收看幾個臺（有體育臺）。相信等到手機流行3G、手機電視不需電信網而用第三方的專用網才能明顯得到發展。

　　網絡電視機機頂盒DVB-I（IPTV）：電信局發的，預存600話費元一年費用免費送機頂盒一臺和電話一部，一年后預存300話費元可以繼續收看，此機頂盒雖然是需要寬帶，但不能給用戶上網，只能用遙控器用看電視，個別臺會因用戶的數量多少、位置（距電信局遠近）不同而有時不太暢順。（目前有40-50元上網包月套餐），相信等到幾年后“光纖到戶”的時代才明顯好轉。

高清雙模機頂盒

　　高清雙模機頂盒可接收DVB-C/T/S和IP網絡的標清音視頻節目，或者模擬電視節目，支持YPbPr、CVBS（或SCART）及S-Video視頻輸出和S/PDIF光纖及RCA立體聲輸出。
