1、分區

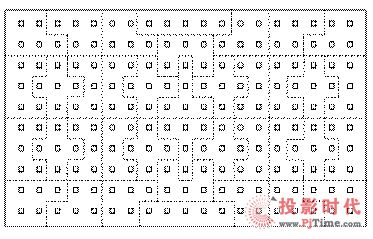

    以46寸為例，根據所選的LED類型，確定了LED的數量為190顆。此時，為了實現Local Dimming功能，將背光按照下圖方式分為38個區域進行控制。其中，每5顆LED作為一個最小的亮度控制區域。對42寸來講，每一個區域的面積約為128cm2，約為一張A4紙面積的1/5。分區方式如圖九所示。

圖九：分區方式

    2、驅動方案選擇

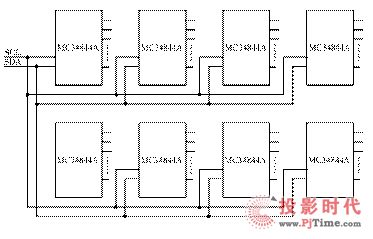

    綜合考慮系統復雜度和方案成本，準備采用MC34844A作為直下式背光系統中LED的驅動方案。原理框圖如圖十所示下：

圖十：LED背光源的驅動方案

    3、信號處理部分的選擇

    由于Local Dimming功能的實現需要高速DSP實時對每一場的視頻信號進行處理，因此是實現直下式背光系統最復雜而且最重要的內容之一。當前該技術在行業內尚處于起步階段，沒有現成的專用芯片，因此只能采用DSP的方式進行實現。

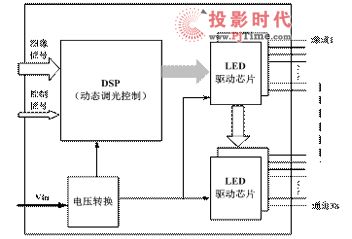

    結合信號處理部分與LED的驅動電路，最終形成的直下式帶Local Dimming功能的方案如圖十一所示：

圖十一：區域調光方案

    4、Local Dimming 驅動板PCB

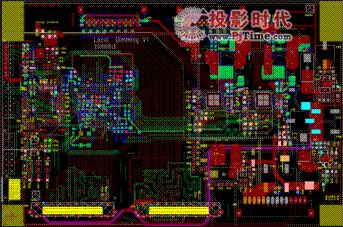

    為滿足不同客戶對區域調光功能的需求，在PCB設計時考慮與不需要該功能的需求的兼容.PCB板如圖十二所示：

圖十二：區域調光PCB板圖

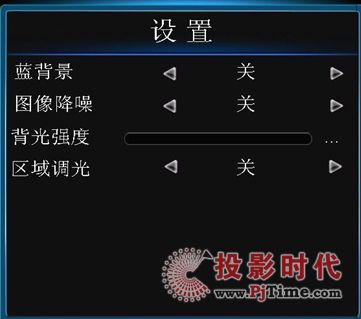

   5、為給客戶演示該功能的強烈的對比效果，在用戶OSD菜單中增加如圖十三所示的區域調光功能的開關，方便功能演示。

圖十三：OSD菜單中的區域調光開關
