最后進入我們對云網行R13智能盒子的拆卸部序，對這款神機內部構造進行詳細了解。

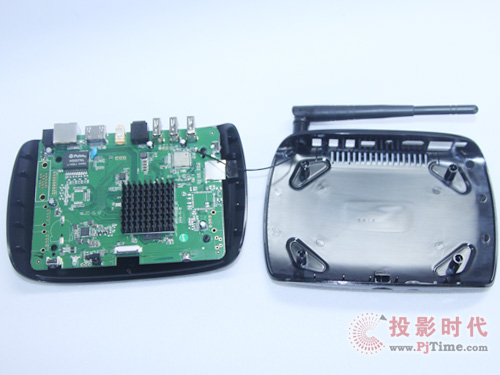

    頂部機蓋拆卸撕開機身底部防滑橡膠墊，擰開底部四個螺絲后就可使用撬片輕松撬開頂部機蓋，由于外置天線與主板之間采用錫焊牢固，在沒有將天線取出前不能將主板與頂蓋分開。頂蓋、頂蓋與主板之間存在較大空間，這也是為何R13網絡高清播放機會具有良好散熱性能的原因之一。

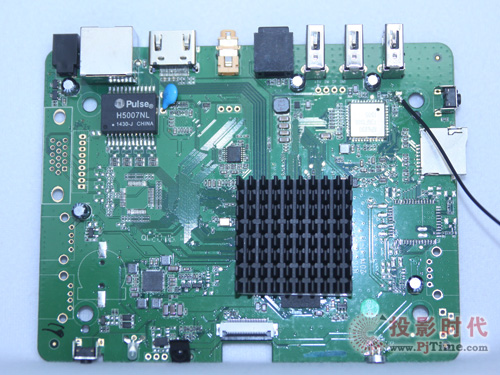

R13智能盒子主板正面

    云網行R13智能盒子大部分芯片及電子元件均采用貼片式工藝，SPDIF接口采用焊接工藝，主板采用4層PCB板設計。

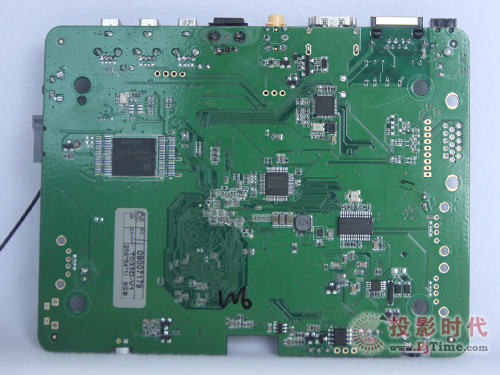

R13智能盒子主板背面

    音頻DAC采用了TI公司的DRV632芯片，能直接輸出2-VRMS的音頻。電源管理芯片則采用了ACTIVE 8846QM。

R13智能盒子芯片

    云網行R13/S智能盒子還采用了RK1000-S音頻編解碼器，RK1000-S集成音頻codec,高清音視頻信號濾波,和tv 視頻信號輸出功能，主要針對老款電視，目前來說意義不大。閃存方面采用三星8GB貼片式閃存設計。

R13智能盒子芯片

    云網行R13智能盒子采用了目前市場上唯一具有HMDI2.0接口、支持4K@60HZ輸出的瑞芯微RK3288解決方案。

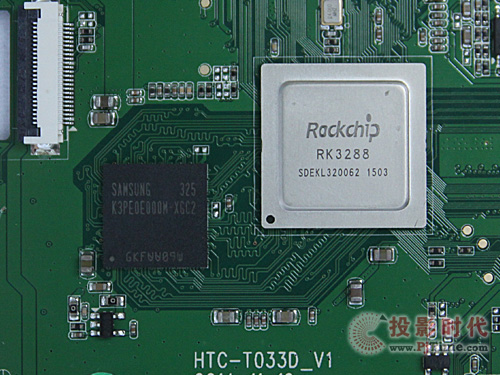

R13智能盒子RK3288芯片

    RK3288采用最新的A17架構，性能相比于A9提升約60%，相比于A12提升約40%，在成熟的28nm先進制造工藝的保駕護航下，其功耗比四核A9還要低。

     RK3288芯片搭載最新、最強的MaliT76X核心，結合16個統一渲染著色器的配置，使得其要比目前市場主流的Mali- 400MP4整整提升約500%，比 Mali-T604提升約400%，是同類別芯片中最快的GPU！另一大特色就是引入了多項內存壓 縮技術，如ARM 幀緩沖壓縮格式(ARMFrame Buffer Compression)、ASTC紋理壓縮技術、以及 TransactionElimination智能消除技術。

     ARM 幀緩沖壓縮格式最大特點是引入了Transaction Elimination智能消除技術，該技術能夠提供快速、實時的無損壓縮與解壓縮，最大限度地減少SoC 內不同 IP 塊之間的數據傳輸量，在減少了整個系統的帶寬同時將相應功耗降低近約50% 。

     ASTC技術是OpenGLES 3.0引入的新紋理壓縮技術，最精彩之處在于它允許壓縮你能想象到的任何紋理，能夠將應用程序使用的所有紋理都進行壓縮，進一步減少了Mali GPU的內存帶寬和內存占用，同時節省能耗。

     這兩項可以節省50%的帶寬。除性能強勁外，Mali T76X還支持GPGPU(通用計算圖形處理器)加速復 雜和計算密集型算法或操作等等。通過強大的圖像處理能力，可以辨別出攝像頭畫面上運動的物體，利 用其高效的性能進行實時渲染，為大家帶來更完美的高清體驗。

      結合64bit雙通道內存，提供了更高的帶寬，絕對的超強性能、超低功耗！真正的強悍，即使云網行R13/S網絡高清播放器在國內銷售的產品相比外銷產品在硬件上將攝像頭功能給閹割掉了，但也足以秒殺市場上大部分同檔次盒子。
