投資近600億元的中天合創鄂爾多斯煤炭深加工項目，是國家確定的煤炭深加工示范項目。這個項目的顯控系統近日順利通過驗收，使項目的指揮生產營運、全過程調度有了全面、實時的可視化技術支撐，成為我國煤礦工業智能生產和信息集成時代的可視化典型項目。

國家能源戰略布局中的煤炭深加工項目

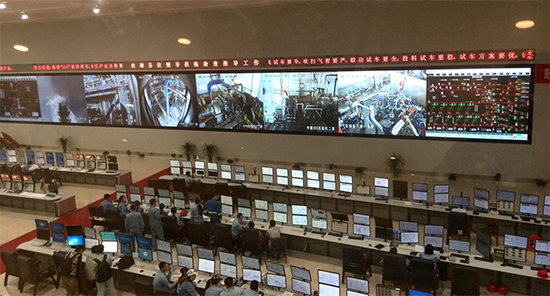

    走進“中天合創鄂爾多斯煤炭深加工示范項目（以下簡稱‘中天合創項目’）”中央控制室，百米多長的大廳內，4排排成“長龍”的電腦桌上近400臺電腦，閃動著不同的畫面和數據，在墻壁正中間巨大的顯示屏上，氣化爐、空分機組……各個生產裝置的狀況一覽無余。現場的工作人員正一絲不茍地盯著屏幕，仔細觀察著參數變化。

    這套由威創建設的72塊67”DLP大屏系統可謂中天合創鄂爾多斯煤炭深加工示范項目所有裝置的大腦、中樞系統。

    中天合創項目的建成得益于國家的能源戰略。

    發展煤炭深加工是國家能源戰略需要，為此國家提出了有序發展大型現代煤化工的煤炭深加工產業的政策，特別是西部地區要結合煤電和煤炭深加工項目用煤需要，配套建設一體化煤礦企業。

    中天合創能源有限責任公司地處中國西部，是集煤炭、煤化工產品和電力生產為一體的特大型煤炭深加工現代化企業。據了解，中天合創鄂爾多斯煤炭深加工示范項目建設規模、年產量巨大，是目前國內規模最大、技術領先的煤制烯烴項目。

    “這個顯控系統項目不僅規模大，建設中條件艱苦也是其‘一大特色’” 威創工程服務項目負責人謝偉亮先生說：“項目位于內幕古沙漠之中，地理位置十分偏僻，當地氣候干燥，時常有沙塵暴天氣。”這樣的工作環境不僅考驗著項目本身的建設，也對控制室的大屏產品與建設提出了嚴苛的考驗。

    三套大屏系統建設，相得益彰

    根據建設情況及生產工作需求，威創為中天合創鄂爾多斯煤炭深加工示范項目共計建設了三套大屏幕系統，包括中央控制室大屏幕系統3×24塊67”DLP、熱電集控室大屏幕系統3×9塊55”LCD、廠前區生產調度指揮中心大屏幕系統2×6塊50”DLP。

    中央控制室作為中天合創各生產裝置的集中控制中心，各裝置操作人員在此集中辦公同時兼具應急指揮功能。其大屏系統需實時、清晰、快速地顯示各類計算機與視頻信號，便于領導及工作人員及時全面地掌握相關情況，從而提高指揮、管理、決策的能力與效率。

    熱電集控室作為中天合創的熱電動力控制的集中控制中心。集控室的大屏系統主要用于日常辦公通信、生產運行監控、生產指揮調度、生產設計協同、接待參觀、匯報演示等活動；實現現場生產狀況、產品計劃、質量、生產準備情況及公司運營生產情況等信息的綜合集成。 廠前區生產調度指揮中心作為中天合創廠前區的生產指揮調度中心，當領導不方便進入廠區控制室時可在該中心對中央控制室和熱電集控室的信號進行調取觀看，實現異地可視化決策等功能。

    三套大屏系統的共同建設，用于集中顯示工業電視監控圖像、DCS裝置信息、MES生產過程信息、ERP經營管理信息等各種綜合應用系統；實現調度、中控與各生產營運環節系統的上下貫通，與各個生產環節信息的橫向集成，為統一組織資源、整體指揮生產營運、全過程調度提供了全面、實時及可視的技術支撐。

    實現三地可視化信息互聯互通

    中天合創項目的中央控制室、熱電集控室、廠前區生產調度指揮中心不在同一棟大樓，相距2公里左右，各套大屏系統也分別部署在三棟大樓里，如何實現各套大屏上所有信號的綜合調度管理，各控制室內信號的相互調用、相互分發、相互共享？

    常規的信號處理方式難以解決此問題。業內一般使用硬解碼的方式處理信號，盡管這種方式綜合成本低，調試周期短，但信號接入擴展性差，受制于硬件接口，通常只適用于用戶要求不高的顯示應用，類似中天合創這種需要幾組大屏幕的信號實時互聯互通很難實現。

    威創異地大屏幕顯控解決方案。威創工程服務人員與用戶進行深入探討，提出了先進的顯控解決方案：采用網絡型的分布式處理器，使用光纖把三套大屏系統連接起來組成大屏專用局域網，同時借助威創信號可視化調度軟件VIS，實現三套大屏系統數據通信時延小于1ms，流暢地確保了三套大屏之間信號的互聯互通，滿足了用戶實時監控、交互共享、調試生產的目的。同時，整套系統還可滿足用戶遠程、無地域限制調取觀看大屏顯示內容的要求。

    中天合創項目也是目前CLINK處理器系統在最大的拼墻規模中應用。

    精心調試。為實現系統模式切換、全屏虛屏上高分靜態畫面顯示、系統穩定性、可靠性等功能，威創工程技術團隊在現場對大屏軟硬件產品、網絡通信環境等進行了多次優化、調試與反復測試，確保了大屏幕顯控系統的順暢運行。威創工程技術人員出色的表現獲得了用戶的充分肯定，特地給威創發來感謝信。

用戶給威創發來的感謝信

    當前，能源化工工業已經跨入智能化生產和信息集成時代，總的發展趨勢是依托數字化、網絡化，實現生產過程和經營過程中各環節的集中計劃、監控、管理和協調。在這一發展趨勢中，信息可視化不可或缺。
