三、國產貼牌的常用進口投影機資料

資料1、ASK C110  DLP投影機電路組成框圖及各接口定義

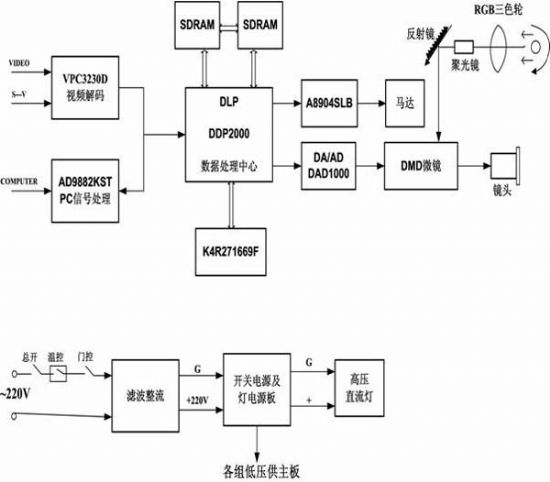

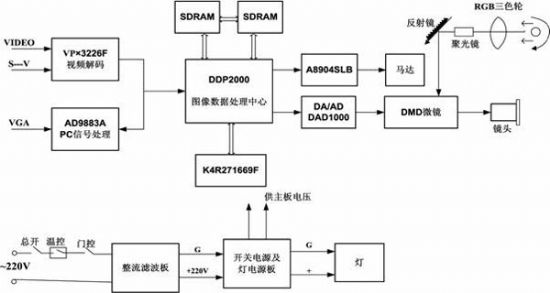

　　一、電路方框圖（圖8）

（圖8）

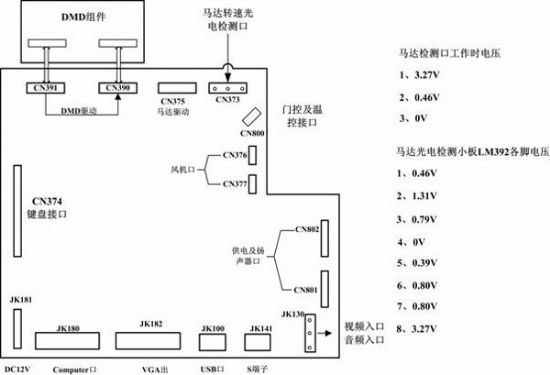

　　二、主板各接口位置及定義如圖9：

（圖9）

　　三、開關電源及投影燈板正常工作時各接口電壓：

CN611：○1G      ○2 NC     ○3200V
CN671：
○1 0 ○8 0
○2 6.85 ○9 0
○3 0 ○10 14.39
○4 2.56 ○11 4.22
○5 2.56 ○12 0.97
○6 0 ○13 1.07
○7 4.84 ○14 0.12

　　注意：所用燈泡為直流燈泡，其管壓降為60~62.5V

資料2、富可視INFCONS×1a  DLP投影機電路組成框圖及各接口定義

　　一、組成方框圖（圖10）

（圖10）

　　二、主板各接口位置及定義（圖11）：

（圖11）

　　三、開關電源及投影燈板正常工作時各接口電壓：

CN611：○10V      ○2 NC     ○3200V
CN671：
○1 0 ○8 0
○2 7.27 ○9 0
○3 0 ○10 14.1
○4 2.55 ○11 4.0
○5 2.55 ○12 0.97
○6 0 ○13 0
○7 4.69 ○14 0.11

　　注意：所用燈泡為直流燈泡，其管壓降為60~62.5V

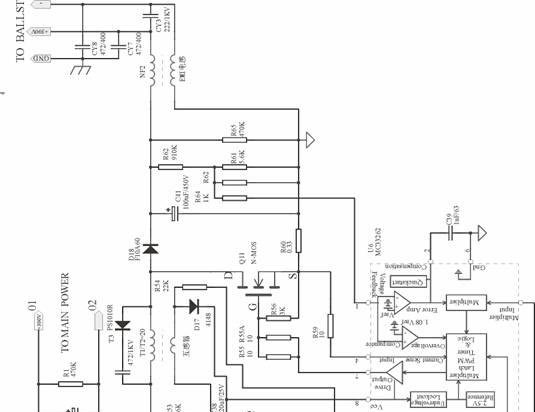

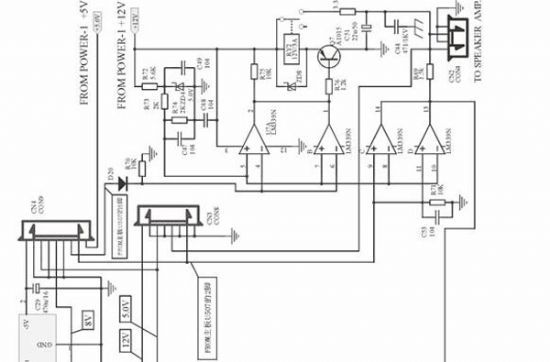

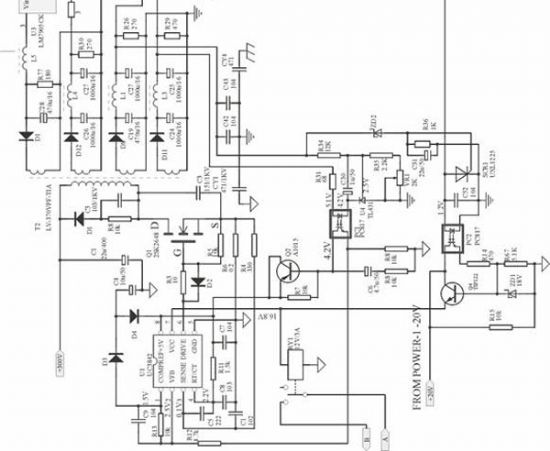

資料3：1520、2420開關電源電原理圖（圖12）

（圖12）

（圖13）

（圖14）

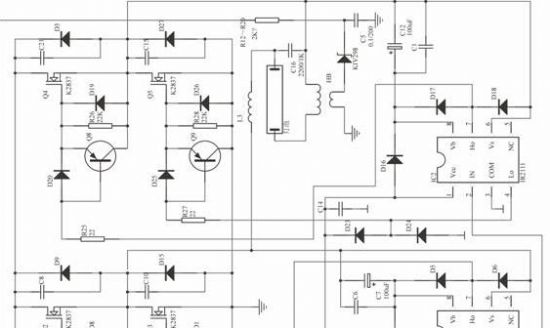

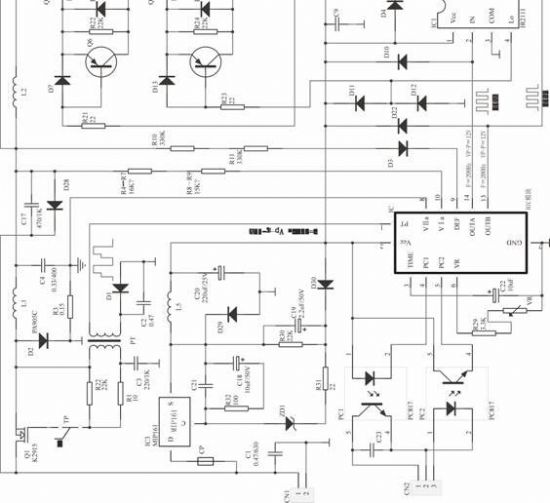

資料4：1520、2420電子鎮流器電原理圖（圖15）

（圖15）
