昨天介紹了《自制投影機新人DIY成功經驗分享》，今天我們接著看這位網友如何自己動手做投影機。

1、測試液晶屏（也可測試燈泡）

　　不太難的步驟，但對于新手來講，說不定還有些困惑，其實很簡單，開關電源的L和N連到220V交流電，－極和＋極就是12V直流了，連接到驅動板的黑線（－極）和紅線（＋級）上。驅動板的那個最寬接口的信號線連接到液晶屏的相應接口上，另一條線（高壓）是給液晶板背光燈供電的，這兩條線都有對應的接口，想接錯都不可能。然后隨便接入一路信號，電腦輸出的VGA最好，DVD輸出的S-Video也可。最后檢查一下電路，接通電源，如果沒有顯示，就按一下遙控器上的Power按鈕。如果正常，就會看到顯示了。注意遙控器上電池倉的那個小塑料片要抽掉。測試的照片我沒有照，不過我畫圖是快手，大概看看吧。

　　測試燈泡的話，要固定燈座，連接鎮流器和觸發器，麻煩一些，也可以安裝好了再測試。

液晶板測試電路圖

2、研究和確定總的結構（包括光路結構、電路結構、所有部件安裝位置等）

　　對新手來講，這個步驟非常重要，搞清楚了會事半功倍。不要一上來就裝這裝那，搞不好還要東拆西拆，耽誤時間。

光路結構（從機箱上部俯視）

　　按照這個電路，插上電源后兩個風扇馬上會開始轉；通開關1，燈點亮；通開關2，液晶屏打開。關的時候，順序相反，保證燈滅后，風扇繼續工作一段時間，而有的大俠還會為風扇裝一個溫度感應裝置，溫度降到一定程度后自動關閉風扇，此乃高級玩法。實際上，我沒有安裝開關2，因為還要自己另外添置一個開關，當時手頭沒有就算了。但我不知道這會不會有麻煩，因為看有個帖子曾經說最好先點燈后通驅動板，否則有可能會燒掉驅動板上的一個保險。不過到現在我還沒問題，但心中難免惴惴不安，還想請高手指教。

電路結構（我裝電路之前畫的）


電源開關的連法（黑色粗線就是自己需要聯的線）

　　風扇、鎮流器、電源開關（插座）的位置都是固定的，而觸發器和直流開關電源的位置可以自己決定，我都放到了這里，方便連線。渦輪風扇和驅動板都在燈室那邊，也都有固定位置，就不說了。　

3、將所有需要電線的元件按需要焊接好電線。

　　確定完電子部件的位置后，就可以在安裝之前先把部分電線焊接好，因為原有線的長度肯定不夠，而安裝完之后再焊接肯定會比較麻煩。除了有接線柱的部分，其他所有連接都應該用電烙鐵焊牢，這是為了保證電路的穩固。交流部分（接燈泡、鎮流器那些）一定要采用較粗的導線，而且一定要避免虛焊（電流挺大的），直流部分可以用細線。另外線的顏色最好多幾種，可以降低接錯的概率，方便檢查。

4、安裝固定驅動板

　　這個步驟沒什么可說的，對好孔就是了。不過我買的那個機箱還是不匹配的，需要大肆改造，又是電鉆又是鋼銼的，著實費力，改完了之后……真丑啊，給大家看看。聽說現在已經是匹配的機箱了，羨慕啊。

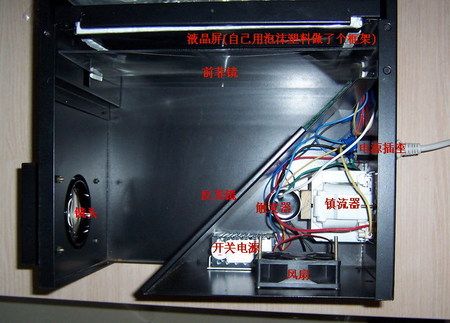

　電子部件安裝位置

我的丑陋的接口部分

特色

　　我的機箱的孔與控制板指示燈的位置也不匹配，我就只把控制板上那個接受遙控信號的東東對準其中一個小孔，這樣就可以在機箱后面遙控了�！　�

5、安裝透光鏡、反光碗、燈泡和渦輪風扇

　　這個步驟也不難，先裝好透鏡和渦輪風扇，這兩個東西都裝在朝向液晶屏的一側，透鏡凸面朝液晶屏，渦輪風扇的方形出風口要卡在機箱外殼那個方口里。我還把風扇與鐵板之間墊了一圈雙面膠，這樣接觸比較緊密，不漏風，可以讓風扇更充分地排出燈室內的熱風。

透鏡和渦輪風扇

　　然后安裝燈泡，這個要小心一些。先把燈座固定好，但其中一端先不要擰緊。取出燈，找出兩個六角形銅柱，旋在燈泡的兩頭，然后把燈卡在燈座上，要慢慢用力。卡好后，可以把尚未固定緊的那個燈座向中間慢慢推進一些，同時擰緊螺母，這樣可以保證燈座與燈泡接觸良好。

燈座和燈泡

　　反光鏡的安裝

反光碗可以用三個n形的卡扣固定


反光碗的支架的安裝

　　然后用最長的螺桿固定，兩眼固定，另外兩眼用螺母頂著，折邊向上起到隔熱的作用。
