BNC端子

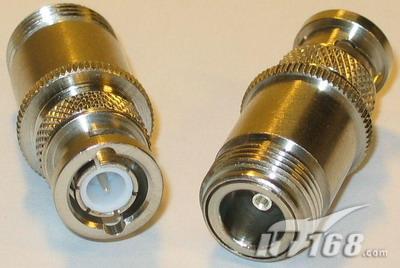

標準的BNC端子

    有別于普通15針D-SUB標準接頭的特殊顯示器借口，或稱RGB端子、5RCA（Red/Green/Blue/H-sync/V-sync，為了方便使用，日本一些廠商將RGBHV接口的接線柱做成了色差常用的RCA/俗稱“蓮花頭”接頭，而不是RGBHV常用的BNC/螺旋鎖自鎖緊形式）。由RGB三原色信號及行同步、場同步五個獨立信號接頭組成。

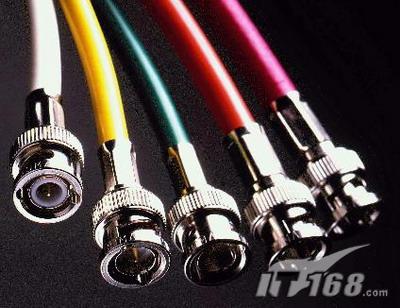

標準的BNC線

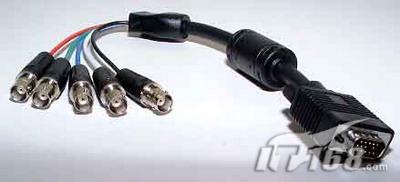

VGA轉BNC

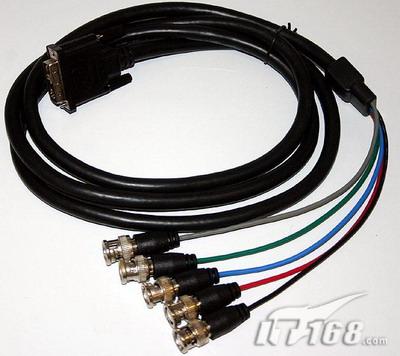

DVI轉BNC

    BNC電纜有5個連接頭用于接收紅、綠、藍、水平同步和垂直同步信號。BNC接頭可以隔絕視頻輸入信號，使信號相互間干擾減少且信號頻寬較普通D-SUB大，可達到最佳信號響應效果。可將數字信號傳送至150/300M以上，模擬可傳送300M以上。通常用于工作站和同軸電纜連接的連接器，標準專業視頻設備輸入、輸出等領域，投影機上也很常見。

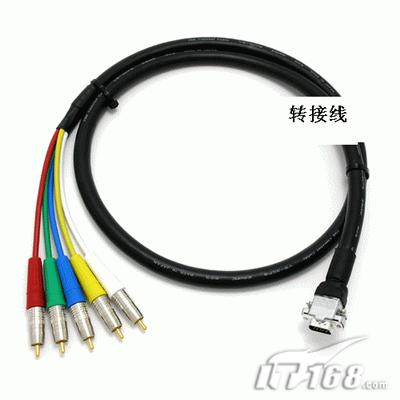

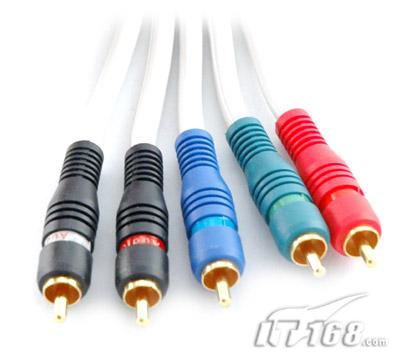

5RCA線纜
