三、常用的接口

　　主要的接口也是由兩個方向發展來的，一類是PC的接口及其演變，如模擬RGB（通常說的VGA接口）、DVI（數字RGB）HDMI；另一類是電視類傳統視聽產品接口，如AV、S-VIDEO、電視天線、色差等。下面我們具體介紹一下各種接口：

1、電視天線接口

　　也稱RF接口，其傳輸RF信號，包括了聲音和圖像。我想大家都在用有線電視，其它的我就不再詳細介紹了。

2、AV接口

　　也稱Cvbs(復合視頻)接口或RCA接口，是最簡單、最原始的視頻接口，其接口包括一個信號和一個地，該條信號線中包括了圖象的所有內容，有色度和亮度，其輸入到接受設備中后，接受設備將在其中的復合視頻分解成三原色，然后顯示出來。該接口的傳輸介面是一根普通的視頻線，請看下面左圖，因為為了同時傳輸聲音，一般把左右聲道的接線也做在一起，所以大家一般見到的是下圖樣式的線，其中黃色的是視頻信號，白色的為左聲道音頻，紅色為右聲道音頻，大家在通過AV連接相關設備時，只要按相同顏色的端口和插座連接就行了。

　　其優點：單獨一個線，簡單、常用，基本上所有的設備上都有該接口。其缺點：由于復合視頻信號是將亮度信號和色度信號采用頻譜間置方法復合在一起，導致亮色串擾、清晰度降低等問題。下面左圖是線材圖，右邊是DVD的背后端子圖，

3、Y/C接口

　　也稱S-VIDEO接口或S端子，是為了克服AV接口的傳輸方式出現亮色串擾、清晰度降低等問題，隨著攝影機、S-VHS錄像機的發展，出現的。其傳輸信號時，把亮度和色度分別傳輸，即通過兩條信號線和兩個地構成其傳輸接口。該接口的傳輸介面是一根普通的S端子線，如下面左圖所示。S端子連接比較簡單，其接口和其他的都不同。

　　其優點：比AV接口效果好，接口也特殊，不會接錯。其缺點：有些設備沒有該接口，加上一般設備原廠提供的配件中都沒有S端子線，因為如果提供S端子線，可能要增加成本，所以一般人也沒有使用。

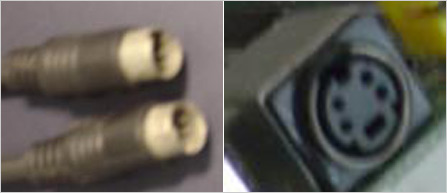

　　建議：如果大家使用的設備上有S端子和AV，但沒有色差接口的情況下，請大家自己去買S端子線，使用S端子連接，效果會好很多。下面左圖是線材圖，右邊是S端子圖，

4、色差接口

　　通過S端子傳輸的視頻信號已經很好了，但隨著一些AV玩家和消費者對圖像效果的要求的不斷提高，因此各個廠家有，開發了新的視頻接口，如歐洲廠家統一使用的SCART接口，其傳輸的是RGB三原色信號，日本廠家發展了D端子，傳輸的是色差信號，美國則在原使用一個RCA接口的基礎上，開發使用3個RCA接口來傳輸色差信號，3RCA的方式現在成為除了歐洲和日本以外其他地區一種標準接口。另我國廠商則在較高檔的逐行DVD機裝備了VGA輸出接口。實際上在DVD機上裝備VGA接口在美國是違反版權保護法的，因為現在在VGA接口上還沒有版權保護措施，因此不允許使用VGA接口輸出高質量的視頻信號。這也就是為什么我們在SONY、飛利浦等進口機器上看不到VGA接口的原因。

　　色差接口根據其傳輸的信號是隔行還是逐行，又分別稱為YCbCr和YPbPr ,其傳輸媒介是一根帶三組RCA頭，顏色分別是紅、綠、藍的視頻線，其中綠傳輸的是Y信號，藍是Cb或Pb信號，紅是Cr或Pb信號。其中YcbCr傳輸普通的標清信號，而YPbPr是傳輸高清信號的，其是高清信號的標準接口，數字電視機頂盒重要的接口。連接兩個設備時，只需要按相同顏色連接就可以了。

    其優點：現在流行的三種視頻傳輸方式中，圖象效果最好。

　　其缺點：因為其三個端口，所以有些小的設備，因為大小的考慮，不會做該接口，同時一些廠家原配附件中也少有該連接線，所以流行程度不如AV。

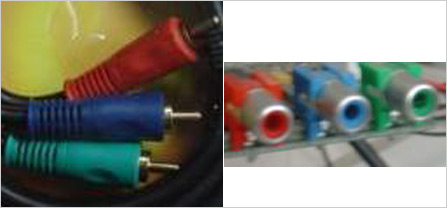

　　建議：如果視頻設備有該接口，連接時，我們要首先考慮采用這種連接方式。下面左圖是線材圖，右邊是色差接口圖，
