墻面結構(一)

視聽室墻面結構

    RC 墻或磚墻較硬，聲音反射刺耳，軟墻 (石膏板墻) 可以考慮，本案以室內外各雙層石膏板 (9mm+12mm) 夾 6.35cm 空腔，充填 5 cm 厚 32k 玻璃棉板，雙層石膏板交錯平釘。

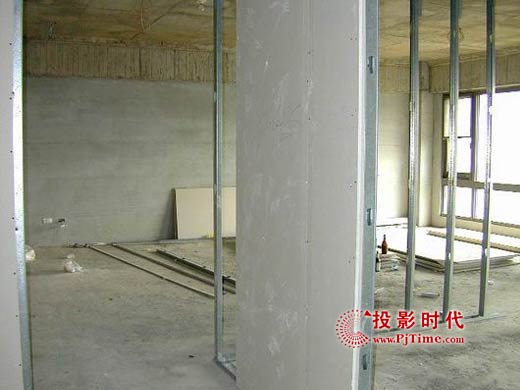

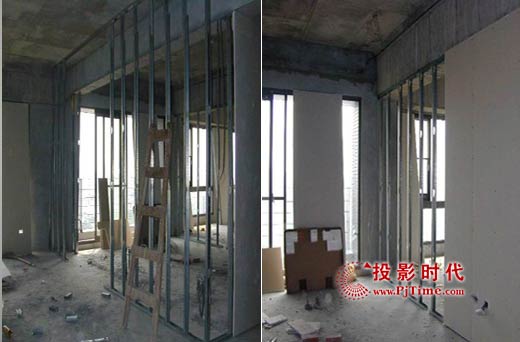

視聽室和客廳之間的墻面(左)、視聽室和主臥之間的墻面(右)

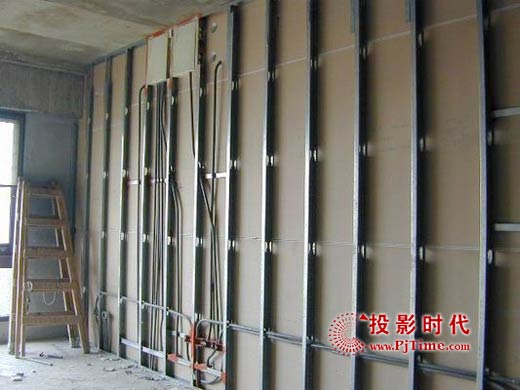

視聽室和客廳之間的墻面 - 封板

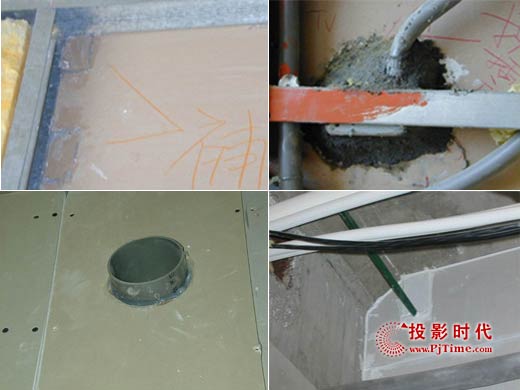

    石膏板與上下樓板之間的細縫以硅利康填縫，進出石膏板的管線需以硅利康或發泡劑填縫，讓聲音“滴水不漏”

墻面結構(二)

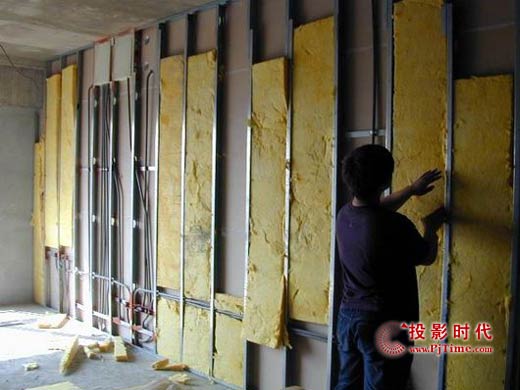

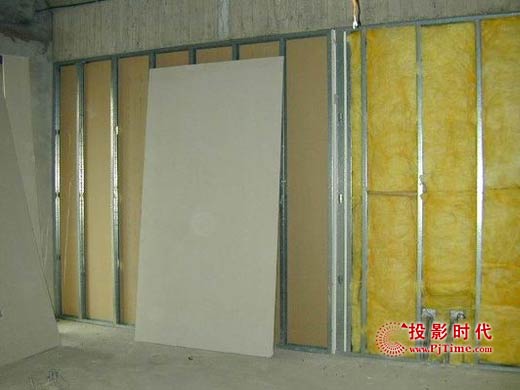

在室內外各雙層石膏板空腔，充填 5 cm 厚 32k 玻璃棉板

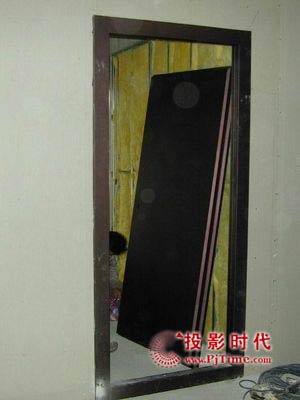

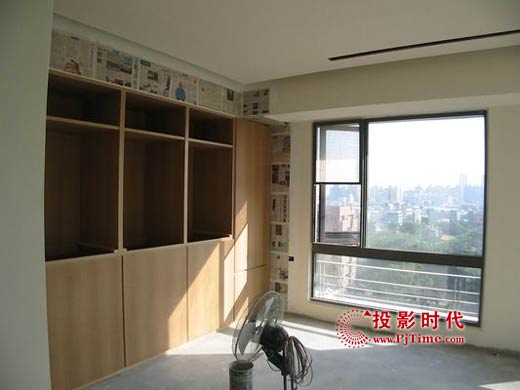

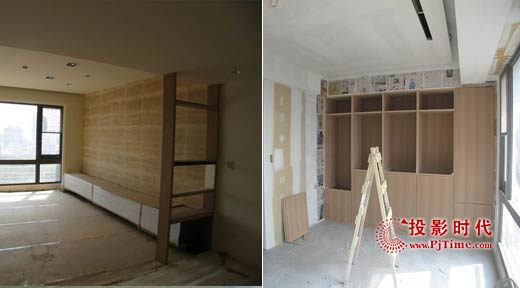

    利用隔壁空間壁面的材料 (客廳墻面是石材)以及隔壁(臥室)有衣柜, 進一步加強隔音效果

地板結構

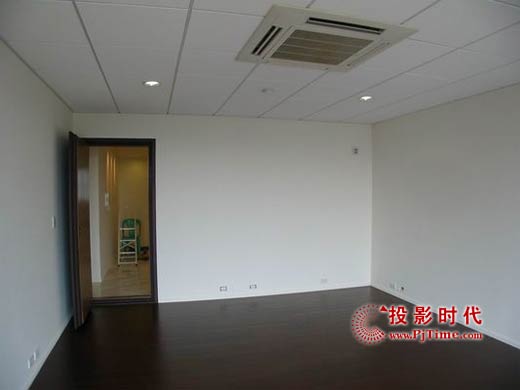

視聽室

    實木地板、平釘水泥樓板

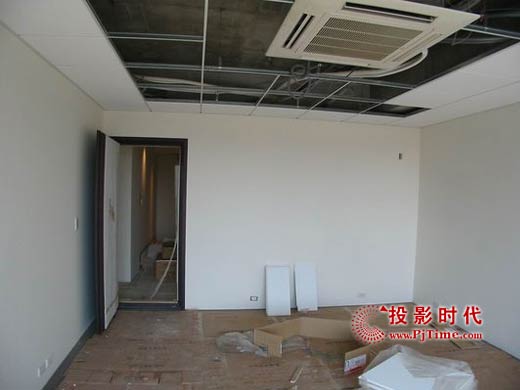

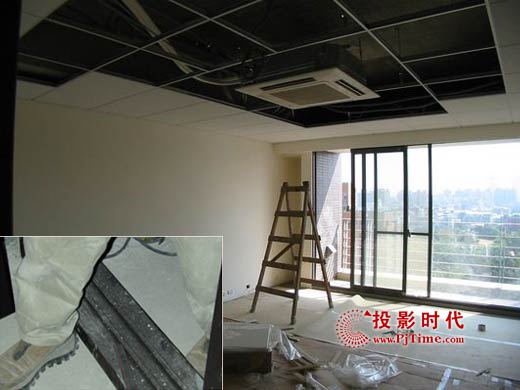

    輕鋼架的天花板最方便，要更換架材或走線材都方便，但是鋼架鐵絲固定要夠穩定。

    空調當然用分離式冷氣較安靜，原本以為規格上來說，四方吹的噪音值最低，所以變更原有空間的前后 2 個線型出風，使用時才發現四方吹正在視聽位頭頂上， 噪音反而會高于原相距 3 公尺以上的線型出風。

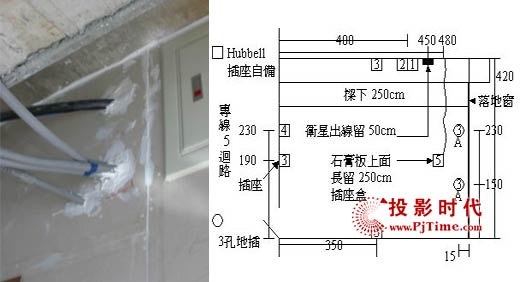

走線的全局規劃

獨立音響電源

(1)、從電源總開關處用 38mm 平方的太平洋電纜直接拉二條至音響系統附近，以最優先用電處理，也就是從電表進來的電源配線，經過一顆無融絲電源總開關之后，拉到音響室的電源專線就可以從這里直接拉過去

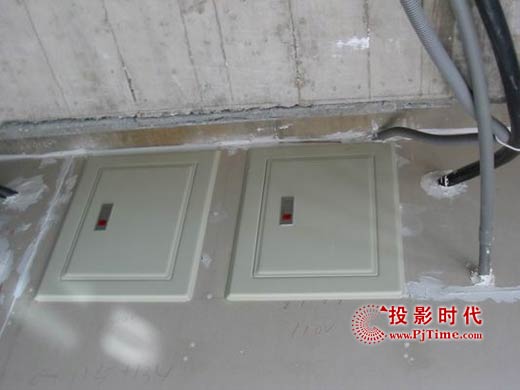

(2)、這二條 38mm 平方的電源專線拉到音響系統附近之后，設 2 個 (一個 110v, 一個 220v) 電源箱，內裝 5 個無融絲電源開關 (臺灣士林電機)

(3)、從音響室的電源箱拉 7 條 8 mm平方的太平洋電纜接上七組 HUBBELL電源插座

設備清單

家庭影院視聽室

    通過以上的介紹，視聽室的環境已基本布置完畢，下面將進入最重點的環節。首先介紿一下本視聽室用到的設備。

設備清單一覽：

投影機：馬蘭仕(Marantz) VP-12S2
屏  幕：請人制作的席白 92"(16:9)

DVD：Pioneer DV-S9
游戲機：X-BOX
BSD衛星接收器：Panasonic TU-MHD200
擴大機：Lexicon MC-12B

前置主喇叭：Dynaudio BM15A主動式喇叭
中置主喇叭：Dynaudio BM15A主動式喇叭
后置環繞喇叭：Dynaudio BM6A主動式喇叭
超低音：Dynaudio BX30A

--------------------------------

機  殼： silverstone LC03(no lcd)
cpu   ： AMD Athlon 64 3200+ (939)
主機板： ASUS A8N-E
硬  盤： EXCELSTOR 60G 液態軸承
顯示卡：ATI PCIE X700 靜音版
聲  卡： Creative Audigy2 SPDIF output
RAM   ：1G
光  驅： Pioneer 121 (firmware 1.07)

投影機與投影屏幕

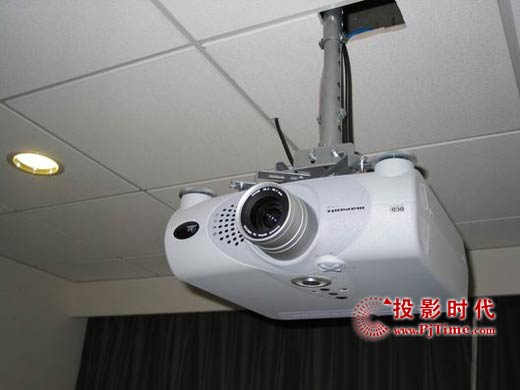

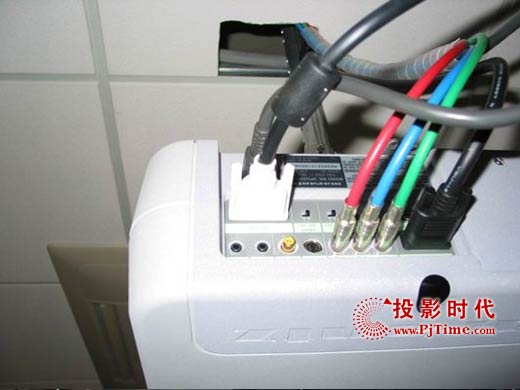

    家庭影院顯示設備采用馬蘭士(Marantz)VP-12S2，DVI輸入，吊投安裝

    投影屏幕是請人自制的， 92" (16:9)

整體效果

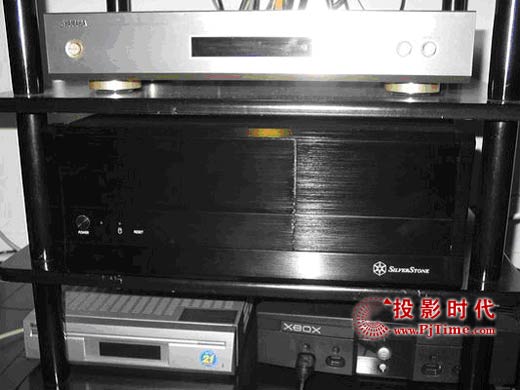

   AMD Athlon 64 3200+ (939) + 1G DDRAM + powercolor ATI PCIE X700 靜音版 DVI output + Creative Audigy2 SPDIF output + 海韻 (seasonic) 430W power + silverstone case (no lcd)

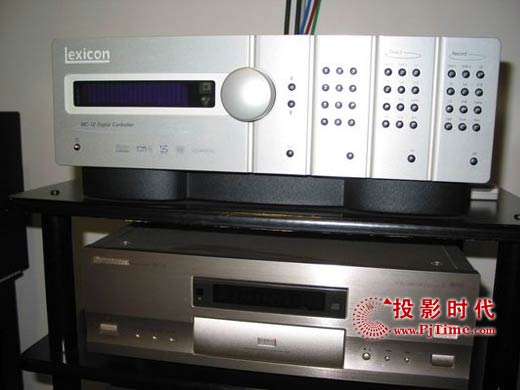

 Lexicon MC-12B

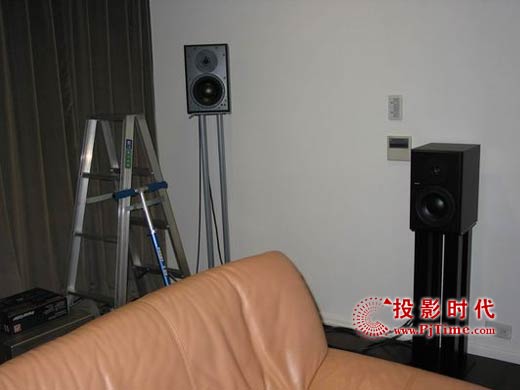

左側左后環繞 BM6A

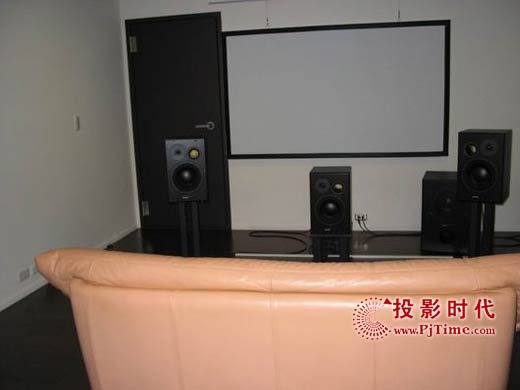

Dynaudio 主動式喇叭，唱作俱佳! BM15A 左中右，BX30A 重低音
