奧圖碼（OPTOMA）HD72投影機技術規格

　　今年，伴隨藍光（BD-DVD）和HD-DVD的正式發售，以前那個遙不可及的“高清夢”不再僅是“紙上談兵”。許多準備搭建家庭影院的消費者的目光更是集中到了這個誘人的字眼上。這大大促進了高清版的家用投影機的銷售。奧圖碼（OPTOMA）今年新上市的HD72就是一款不錯的產品，憑借出色的性能以及公道的價格深受消費者青睞。下面就為大家詳細介紹這款熱門的機型。

　　奧圖碼（OPTOMA）HD72投影機技術簡介：

　　奧圖碼（OPTOMA）HD72投影機是一款高亮度、對比度的家庭影院型投影機，采用0.65英寸16：10寬屏1280 x 768分辨率Dark Chip2 單片DLP芯片，支持16：9畫面顯示（通過保留黑邊或者裁減畫面來完成）；具有1300的高亮度和5000：1的對比度。

　　HD72投影機野具有豐富的影像技術：德州儀器最新Brilliant Color 極致色彩影像技術，利用最新的色彩處理演算法與系統強化技術，提供更真實、生動色彩和中間色調表現，配合獨家ColorGamma曲線調整，更好的呈現畫面立體感；TrueVision影像技術包括了3:2 pull down、Edge-adaptive interpolation（影像邊緣插補）和3D video Noise Reduction Filters技術，以此改善影像鋸齒和不良噪訊給畫面帶來的干擾；Image AI智慧動態影像技術，通過光閘通光量的調整使全黑的暗景更佳出色，從而實現5000：1的高對比度。

　  此外，HD72也少不了奧圖碼（OPTOMA）獨特的空氣清凈功能。奧圖碼投影機的光觸媒空氣清凈功能利用TiO2與燈泡發出的紫外線產生光觸媒作用，進而達到凈化空氣的效果：一舉兩得，連燈泡那么點紫外線也不浪費。

　　：

投影技術	Single 0.65-inch DarkChip2 DLP technology from Texas Instruments
解析度	1. WXGA(1280X768) 2. 720P(1280X720)
對比率	5000:1（Image AI模式）
可顯示色彩	16.7百萬
屏幕高寬比	真實16：10（WXGA 1280X768），支持16：9和4：3
投影鏡頭	高精密短焦鏡頭，投射比1.58~1.9:1 f=22.25-26.69mm,F/2.5~2.8,1.2X手動縮放及手動變焦鏡頭
拋射率	1.58~1.9:1
最大投影距離	11公尺
最小投影距離	1.5公尺
投影尺寸	36~349寸
燈泡型式	220W可換式P-Vip高效能燈泡
明亮度	1300
均勻度	90%
視訊相容	NTSC (M, 3.58/4.43 MHz), PAL (B, D, G, H, I, M, N), SECAM (B, D, G, K, K1, L), EDTV(480i/p, 576i/p) HDTV (720p, 1080i/p)
垂直掃描頻率	43-85 Hz
水平掃描頻率	15-75 KHz
視頻I/O端子	HDMI, DVI-I w/HDCP, Component Video, Composite video (RCA), S-Video, RS-232, IR接收器X2, Dual 12+12V trigger
控制訊號I/O端子	USBX1(維修服務)
體積	347X245X94 mm( H x W x D )
機臺凈重(公斤)	3.1
電源	100-240V, 50-60 Hz
電源需求	285 watts +/- 10% 運行模式， <13W 待機模式
噪音標準	27dB(一般模式)/29dB(高亮度模式)
梯形修正	垂直/水平 ±15o
數據兼容性	UXGA, SXGA+, WXGA, XGA, SVGA, VGA, VESA, 兼容PC & Macintosh

奧圖碼（OPTOMA）HD72投影機外觀和配件之一

　　2. 奧圖碼（OPTOMA）HD72投影機外觀和配件：

　　2.1-2.2整體效果：

　　奧圖碼（OPTOMA）HD72投影機采用時尚的珍珠白色面板、流線型造型、釉面質感的表面材質平滑細膩，手感溫馨體貼；鮮明的色彩、 細膩的做工充滿時尚特色。

　　2.3 前部正視圖

　　HD72投影機鏡頭和“DLP”標志位于機身右側，機身左側前部是遙控器感知窗口和“DCDi”技術的標示。整個躋身頂部面板與前側面板采用連體結構，棱角采用較大半徑的圓形過渡。

　　2.4 頂部視圖

　　奧圖碼（OPTOMA）HD72投影機頂部面板包括四組共計七個按鍵、一組兩個報警LED燈、一個遙控接收器。其中電源鍵以及何其相鄰的報警燈為半透明珍珠白色，位于面板右后側，其他按鍵為銀灰色，遙控器接收裝置為珍珠白色，棱形，位于面板中間后側，四組按鍵中間。

　　2.5 底部視圖

　　奧圖碼（OPTOMA）HD72投影機頂部面背部采用4點式支撐，此外底部還包括主進風孔，產品標牌，燈泡換口和支架固定螺絲。

　　2.6-2.7側視圖

　　奧圖碼（OPTOMA）HD72投影機散熱孔的主出風孔在投影機左側后部；右側面板為了與左側主出風口一致，有模擬的進風口柵欄，但是沒有真的開口。

　　2.8 后視圖

　　奧圖碼（OPTOMA）HD72投影機后不采用黑色面板，具有一系列的接口、電源接口、電源開關，以及輔助散熱通道。

奧圖碼（OPTOMA）HD72投影機外觀和配件之二

　　2.9 邊角細節視圖

　　奧圖碼（OPTOMA）HD72采用的大量非平面設計：無論是前面板的四周，還是前面板與頂部面板的結合部都有層次化的處理，帶來豐富的工藝美感。 　　

    2.10 遙控器以及附件

　　奧圖碼（OPTOMA）HD72擁有豐富的附加配件，包括：遙控器(含電池)、電源線、DVD色差線、RS232 線、Video線、S-Video線、使用手冊 (含CD)、等（歐洲地區版本還包括SCART RGB/S-Video適配器、DVI to VGA適配器、VGA線）。

奧圖碼（OPTOMA）HD72投影機的鏡頭

    3 ：

    奧圖碼（OPTOMA）HD72投影機采用1.2倍光學變焦、光圈F/2.5~2.8、 焦距22.25-26.69mm鏡頭，具有手動對焦和變焦功能。HD72鏡頭的22.25-26.69mm焦段滿足1.2倍變焦，焦段位置居中，適合與大多數的投影空間的變焦要求，F/2.5~2.8的光圈適合大多數室內環境的應用，同時HD72的均勻度也達到了90%，這在奧圖碼（OPTOMA）投影機中已經是不錯的成績。

　　奧圖碼（OPTOMA）HD72投影機鏡頭的保護護蓋采用橡膠材質，手感溫柔細滑。但是這個保護該與鏡頭外露的對焦環結合不夠穩固，搬運過程中容易脫落。HD72投影機鏡頭對焦調節環位于機身前側，外露，銀白色；而調焦環則在底部面板的開槽里，依然是亮銀色塑料材質，配有調節手柄。

常用投影距離 (米)		2.0	2.5	3.0	3.5	4.0	5.0	6.0
屏幕尺寸16:10 (英寸)	Max	58.8	73.5	88.2	102.8	117.5	146.9	176.3
	Min	48.9	61.1	73.3	85.5	97.7	122.2	146.6
屏幕尺寸4:3 (英寸)	Max	47.02	55.77	70.53	82.28	94.04	117.55	141.06
	Min	39.48	49.35	59.21	69.08	78.95	98.69	118.43

　　奧圖碼（OPTOMA）HD72投影機鏡頭有一個上傾的夾角，就是說機身水平放置，投出的畫面會在機身的上方位置，如果想投出與機身水平的畫面需要HD72機身前部向下傾斜，（倒栽蔥的姿勢）。HD72如此的成像光路可以看出這款機器主要面向屋頂吊裝應用設計。

奧圖碼（OPTOMA）HD72投影機的燈泡和散熱

　　4

　　奧圖碼（OPTOMA）HD72提供220W可換式P-Vip高效能燈泡，燈泡換裝非常方便（當然，如果吊在屋頂上就另當別論了）。HD72燈泡在低功率的情況下壽命達到3000小時，高亮度模式下是2000小時，在開啟人工智能調節后是2200-2500小時（官方數據，不過看起來還比較可信）。

　　奧圖碼（OPTOMA）HD72投影機散熱的出氣口采用比較特殊的設計：不是直接出氣，而是留有一條“回廊”，HD72特有的空氣凈化功能就是在這里實現的——也正因為如此奧圖碼（OPTOMA）的投影機機身看起來比較寬闊。這樣的散熱設計雖然也滿足使用要求，但是長時間應用機身前部會明顯燙手。HD72投影機散熱的主進氣恐在機身底部，沒有采用防塵海綿，而是有一個金屬的濾網，估計防塵效果不會很理想。

　　HD72的散熱系統在解決漏光問題的時候比較出色，通常不會對畫面欣賞產生負面的影響。在噪音控制上HD72處于上等水平，常規模式27分貝以下，即便是高亮模式也僅有29分貝。

奧圖碼（OPTOMA）HD72投影機的接口

　　5

　　奧圖碼（OPTOMA）HD72投影機接口設置檔次不低：不僅具有常用的Video同軸電纜輸入、S-Video輸入三個常見的視頻輸入端子，而且還具有DVI-I數字/模擬接口，支持HDCP解碼保護功能，以及HDMI數字接口。此外，HD72還擁有一個為電動屏幕準備的+12V直流供電接口。

（點擊放大）

　　奧圖碼（OPTOMA）HD72投影機接口滿足同時間最高三組模擬信號兩組數字信號視頻輸入，或者是1組數字信號視頻加四組模擬視頻信號。其中DVI-I能夠非同一時間的輸入模擬信號或者是數字信號。DVI-I接口的電腦輸入，16：9寬屏模式支持720 x 400/854 x 480/1280 x 720/1280 x 768/1920 x 1080（默認1920*1080），4：3模式支持640 x 480/800 x 600/1024 x 768/1152 x 870/1280 x 1024/1400 x 1050 (后三種壓縮顯示)。

奧圖碼（OPTOMA）HD72投影機操作

　　6

　　奧圖碼（OPTOMA）HD72投影機的操作設置非常人性化，開機僅需要4秒，關機也僅區區30秒（強制散熱）。

（點擊放大）

　　HD72功能面板按鍵排列不同于大多數投影機的集中排列的方式，而是分成四組，橫向排列，整整從投影機左側排到了右側：這些按鍵的功能包括上下左右、 菜單、選擇和開關機七個按鍵，其中上下鍵兼有輸入源選擇和輸入源同步兩項功能。從功能來講，這七個鍵不算豐富，典型的問題是沒有梯形校正功能的快捷鍵（HD72支持垂直和水平兩個方向的梯形校正，如果要設計成功能按鍵，這幾個鍵還真盛不下），不過作為一款主要面向頂部吊裝的產品而言，面板的操作再好也無實際意義，還是遙控器功能人性化點比較實在。

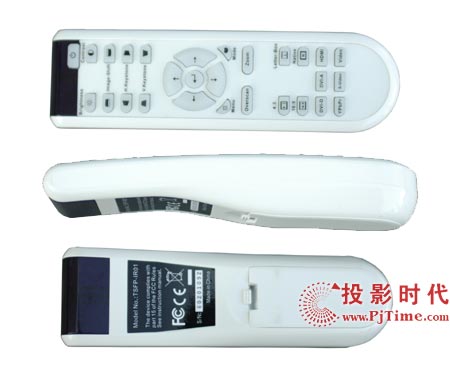

　　奧圖碼（OPTOMA）HD72投影機的遙控器不僅漂亮、手感好，而且功能豐富，方便實用。HD72投影機的遙控器除了常規的開關機操作和菜單操作之外還具有亮度、對比度、垂直和水平梯形校正、圖像水平調整、圖像顯示比例、圖像顯示模式、圖像縮放、邊緣修正、信號輸入選擇等多個快捷鍵，使常規的操作一鍵完成。

　　奧圖碼（OPTOMA）HD72投影機擁有兩個45度的紅外遙控接收窗口，一個位于頂部面板，另一個位于鏡頭的一側。雖然該窗口的有效角度僅有45度，但是作為吊頂式的應用，由于遙控距離較遠其覆蓋面積已經足夠用了。（注：之前it168有評測文章認為該款產品僅有頭部一個遙控接收器是不正確的。）

奧圖碼（OPTOMA）HD72投影機菜單

　　

　　奧圖碼（OPTOMA）HD72投影機菜單項包括4項內容，分別是圖像、顯示設定、初始設定、功能設定。菜單內容已經足夠簡潔明，當然您可別因此而懷疑內容的豐富性。在圖像菜單中可隱藏著最多5級層深的專業的畫質調節選項，包括了亮度、對比度、鮮明度、顯示模式、色溫、色彩空間、Image AI、Degamma、Brilliant color、True Vivid、三原色的對比度和亮度的獨立調整等豐富功能，完全滿足家庭影院玩家的應用需要。

　　HD72菜單的操作也很簡單，雖然專業菜單深度很大，但是常用的大多數菜單項的深度僅為2，菜單值的調節通過左右鍵輕易就可以完成。設置菜單值得時候為了便于消費者觀察畫面的變化，大多數設置還做成了彈出式的獨立窗口。

　　HD72在同級機中的最大賣點是DCDi，但對于HDMI和DVI輸入，DCDi無效，這一項菜單索性就不再顯示了，而在對于模擬輸入，DCDi菜單具有開/關、降噪，垂直和水平邊緣修正幾項常備功能，似乎這塊芯片的能力還有所保留。

　　奧圖碼（OPTOMA）HD72投影機的報警功能也涉及的不錯，溫度、風扇、關機、換燈泡都有專門的報警菜單，同時面板上也設置有溫度和燈泡問題的LED報警燈——電源鍵的右側——確保投影機在安全的狀態下運行。

奧圖碼HD72投影機的色彩還原和灰階表現

　　7 奧圖碼（OPTOMA）HD72投影機演示效果測試

　　7.0 測試條件

　　對奧圖碼（OPTOMA）HD72投影機畫面效果的測試選取1920*1080的電腦DVI-D數字高清信號和DVD色差分量576p輸入信號。拍照選用了尼康D70S單反相機，在暗室條件下拍攝。投影機成像距離為2.5米，畫面大小約65英寸，投影機采用桌面正投，水平傾角接近（-5度），投影機其他參數選擇默認值。

　　7.1 奧圖碼（OPTOMA）HD72投影機的色彩還原和灰階表現

（點擊放大）

　　奧圖碼（OPTOMA）HD72投影機的默認配置模式下綠色表現要好于大多數同類產品，然而三原色中最令人滿意的依然是紅色，藍色的飽和度則需要自己調校到滿意的程度。此外，HD72也擁有較平滑的色彩過渡表現，但是黃色部分的效果要差一些。HD72的黑色略微偏紫，白色則要更純凈。

　　奧圖碼（OPTOMA）HD72具有著5000：1的對比度和1300的亮度，這有利于強化畫面的灰階表現。HD72在100級黑白灰階測試中，默認設置下黑色部分100、到95的差別不明顯，但是白色部分2、3的差別已經可以觀察到；在50級的灰階測試中，黑色部分2到3能夠被觀察，白色部分顯示效果要更好，能分辨所有的差別。

奧圖碼（OPTOMA）HD72投影機線條和文字效果

　　7.2

（點擊放大）

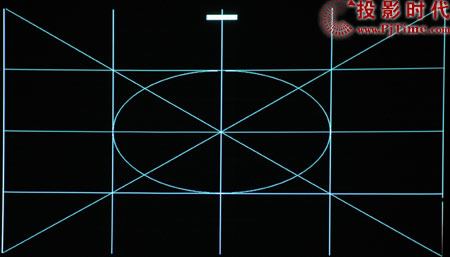

　　HD72的直線的流暢性好于大多數同類產品，即便在沒有開啟DCDi的時候也相當出色，寫線條和曲線都沒有出現明顯的鋸齒變形。而當開啟DCDi的時候對線條表現的改善沒有想象中的明顯，而調節不當的話反而會影響畫面的整體效果。

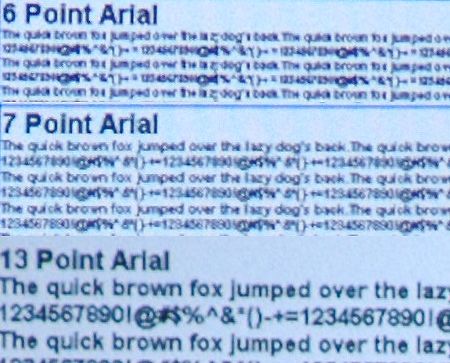

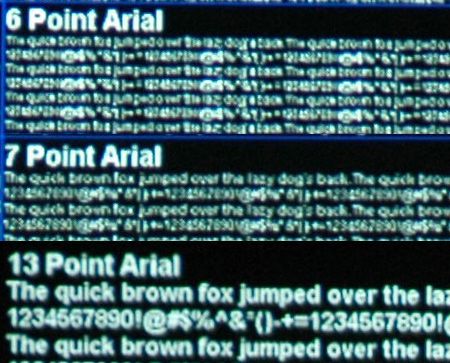

　　奧圖碼（OPTOMA）HD72投影機黑色背景、白色字體的條件下字母數字可以清楚顯示到7號字，但是類似“@”這樣的特殊符號7號字就已經開始模糊，字母在6號字下已經很難分辨，數字和特殊符號模糊成一體。而對于白底黑字的情況，字符清晰度與黑色背景、白色字體條件下略微好轉，但是程度有限，6號字下數字和特殊符號依然不能分辨。——對于720p的投影機，HD72的字符表現能力居于普通水平。

奧圖碼（OPTOMA）HD72投影機綜合效果

    7.3

    奧圖碼（OPTOMA）HD72在靜態影像地展示上具有較高的細節表現力、豐富的色彩層次、較好的畫面通透性。（拍攝條件光圈F2.8，快門1/125。）

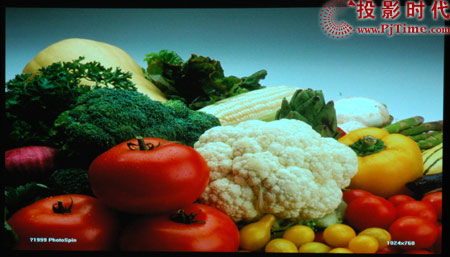

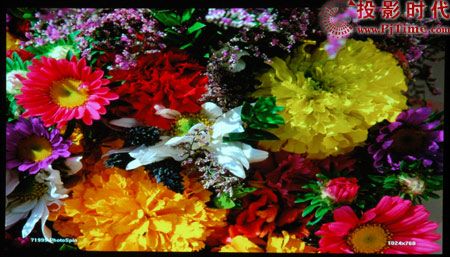

    這2張畫面應用蔬菜和花卉的艷麗色彩來考察HD72的色彩表現能力。畫面中不僅色彩鮮艷真實，而且噪點控制很得力、也沒有明顯的彩虹條紋出現。

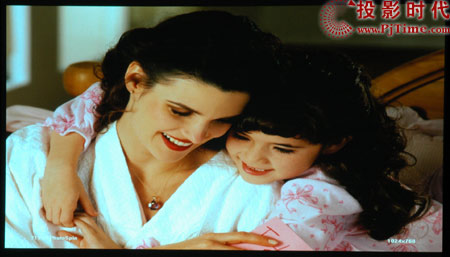

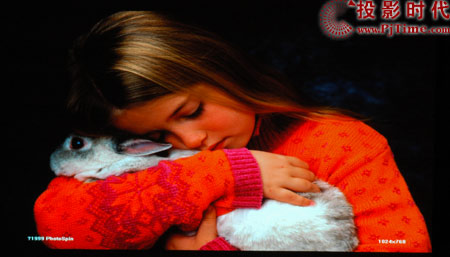

　　觀察人物膚色不僅要注意膚色還原的準確，而且還要注意色彩的真實感和細節變化：沒有哪張臉是毫無表情的，而這些表情就要通過色彩的著色深淺、濃重來表現，在這方面HD72表現很不錯。

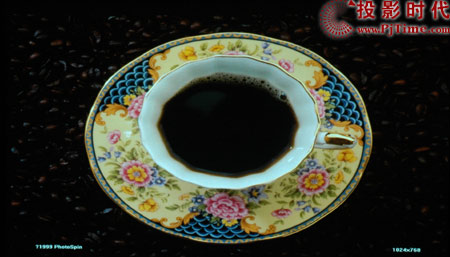

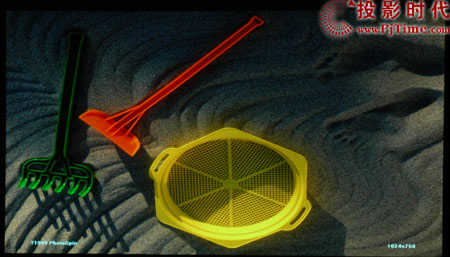

　　從沙粒或者是咖啡豆的刻畫都能夠說明HD72不錯的細節表現能力，尤其是咖啡杯子里的泡沫，以及那個不注意根本看不出來的杯子壁在咖啡面上反光形成的光斑更是細致入微。

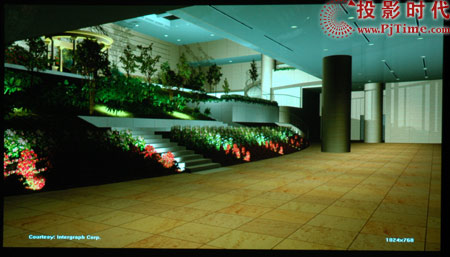

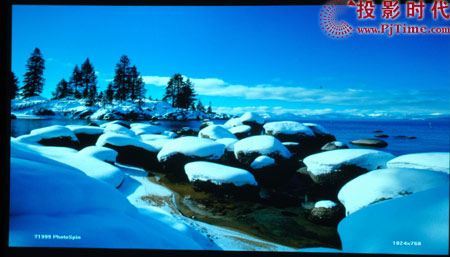

　　HD72投影機在深層次的場景空間的通透性、包容性也很不錯，遠近的景物、光亮明暗的對比都處理的恰到好處。（照片拍攝于投影機的默認參數下，并非最佳效果。）

OPTOMA HD72投影機720p高清畫面效果欣賞

　　8 奧圖碼（OPTOMA）HD72投影機影視畫面效果欣賞

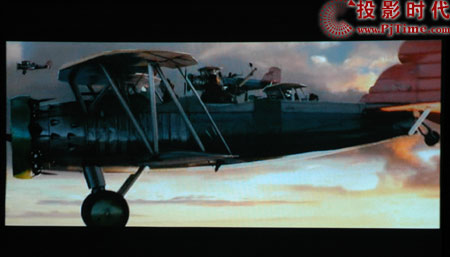

　　8.1 驗證奧圖碼（OPTOMA）HD72投影機的震撼效果可不是草草了之就能行的，畢竟人家是款真正的720p高清。這一部分采用電腦DVI數字接口提供1080p頂級高清信號來驗證HD72的電影效果。

用HD72欣賞怪獸屋monster_house截圖

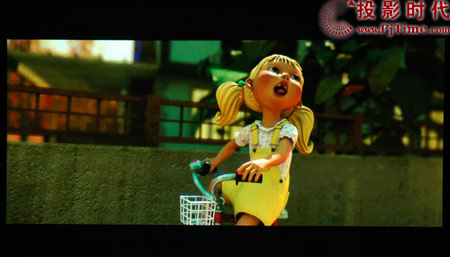

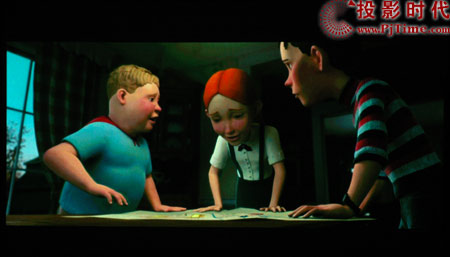

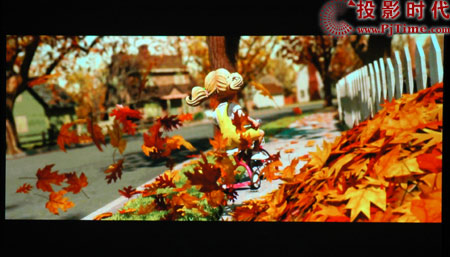

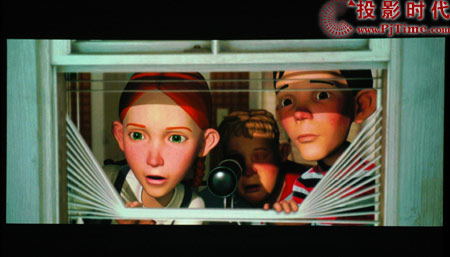

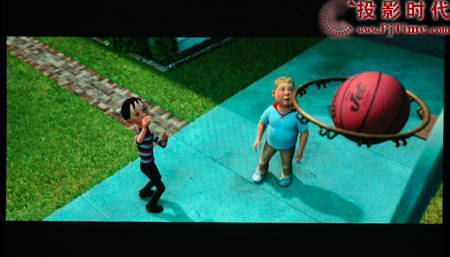

    8.2 用奧圖碼（OPTOMA）HD72欣賞高清怪獸屋monster_house截圖

最后來欣賞一下HD72播放DVD大片金剛的效果

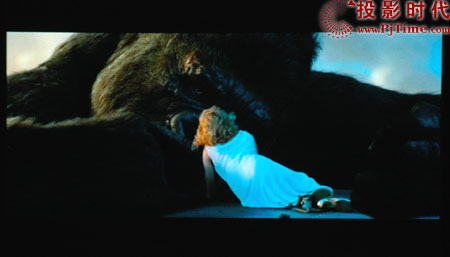

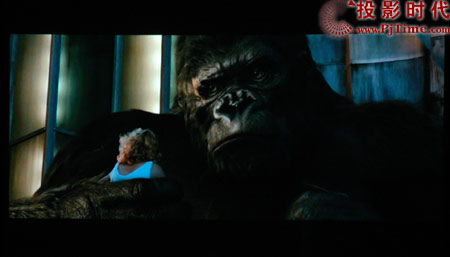

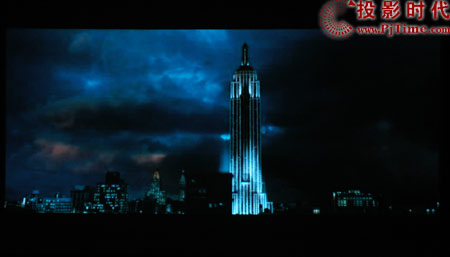

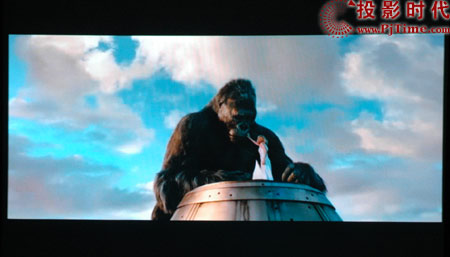

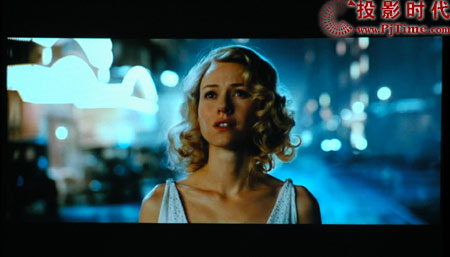

    8.3 最后來欣賞一下奧圖碼（OPTOMA）HD72播放DVD大片金剛的效果。（DVD機色差輸入，這可是大多數買這臺投影機的人最常見的應用情景——看DVD!）

奧圖碼（OPTOMA）HD72投影機評測總結

    9

　　奧圖碼（OPTOMA）HD72投影機面向中高檔家用影院市場，具有較高的亮度和對比度，以及專業的畫面調解選項，能滿足高清家庭影院的組建需要，是一款價優物美的產品：

　　1. 外觀設計采用時尚的珍珠白色外觀，大量運用曲線、曲面設計，多層次的造型和珍珠白的靚麗外觀構成家居電器的理想之選

　　2. 鏡頭的調節方便，焦距光圈適中，滿足多數家庭影音欣賞的需要，鏡頭護蓋的穩定性需要改進

　　3. 菜單設計簡明快捷，操作方便，內容專業；面板按鍵操作簡潔；配套遙控器外觀設計完美、功能靈活方便

　　4. 高亮度、高對比帶來不錯的畫質效果，優秀的色彩表現配合大量優化技術構成影院級的享受

　　5. 開機關機速度很快，噪聲水平、漏光控制不錯，防塵設計需要改進，獨有空氣凈化功能

　　6. 接口在同類產品中比較豐富，特別是雙數字接口雖然已經不罕見但也還是高檔配置，如果再有個VGA接口就更好了

　　7. 配套物件基本滿足DVD應用，但是缺少數字信號線

　　8. 參考報價不到22000元，與其不錯的性能相比，性價比不錯。
