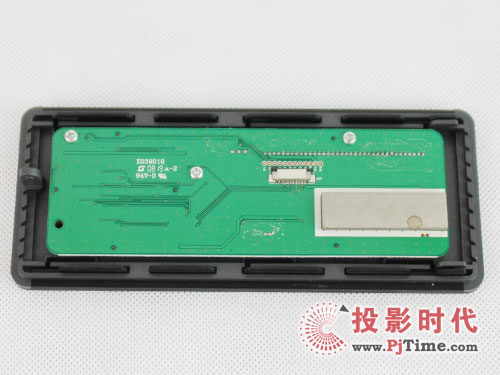

TViX M6500A高清播放機的前端顯示面板采用了LED顯示方式，同機身的按鍵控制通過一根信號線與主板相連接。

TViX M6500A高清播放機 前端面板

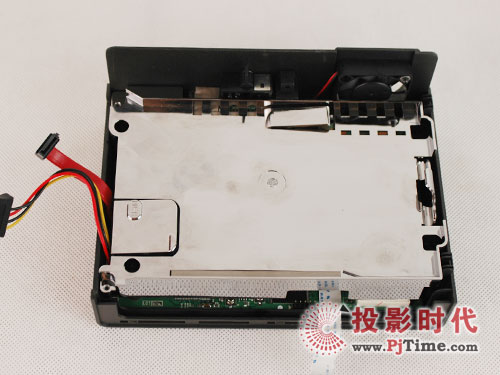

    TViX M6500A高清播放機支持內置硬盤接入，打開頂部的蓋子之后我們可以看到存放硬盤的空間設計非常精美，同時在底面還使用了相應的彈片，當接入硬盤為老式3.5英寸的硬盤時彈片可用于牢固硬盤。

TViX M6500A高清播放機 存放硬盤的空間

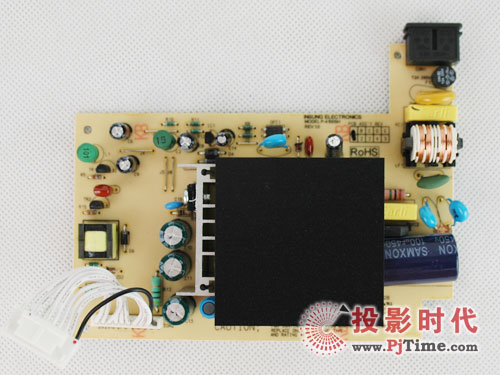

    TViX M6500A高清播放機并沒有使用外部變壓器，所有變電設備都集成在機器內部，如此相對來說機器使用時間過長內部溫度就會適當的增加，為了更好的解決這一問題，TViX M6500A高清播放機在合適的地方設置了一個風扇，已達到改善內部空氣循環降低溫度。

TViX M6500A高清播放機 電源部分線路板

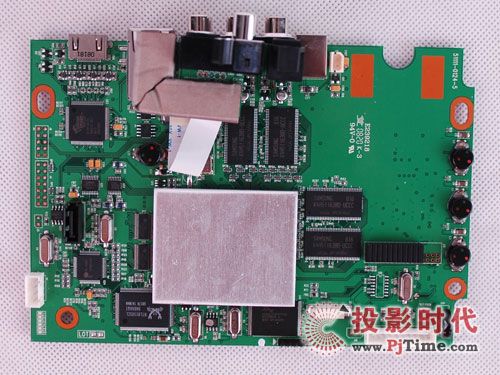

    TViX M6500A高清播放機使用了SMP8635處理器，在處理器的上方我們可以看到一塊金屬片，這一般也被稱作散熱片，機器內部的閃存使用的國際品牌三星出廠的閃存顆粒組。同時還采用了64M Flash ROM。

TViX M6500A高清播放機 芯片部分線路板

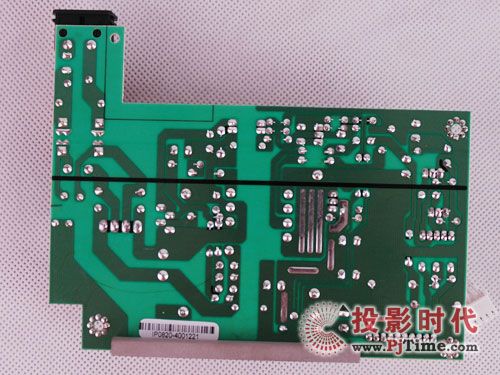

    大家可以看到線路板后面的焊接點非常飽滿，內部線路布局非常整潔。

TViX M6500A高清播放機 焊接細節

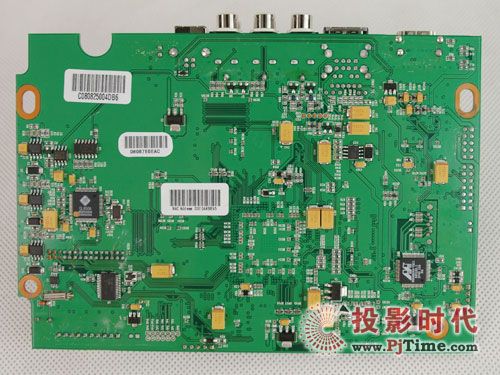

TViX M6500A高清播放機 線路板細節

    對于線路以及主板方面的實際測試我們也只能算個門外漢，也只能說說板卡的美觀以及做工，再多我們也做不出什么花樣，這也不是我們今天測試的主要目的，下面我們就一起來進入真正的音畫測試部分。
