產品簡介

    玩高清的朋友越來越多了，相信大家對韓國TViX的機器都不陌生。不過，親手把玩過該公司最新產品M-7000A的朋友或許并不多。今天，我們有幸得到這部機器的拆機圖解，特此奉獻給大家，希望令廣大燒友增多一些對這款產品的了解。

    這款M-7000A擁有超酷的外形，圓柱狀立式金屬機箱，黑色拉絲工藝面板，都顯示出設計師不凡的創意。黑色超大VFD顯示屏被設置在機箱面板頂部，即使在黑暗環境中都可以輕松操作。M-7000A超酷的外形，非常迎合現在追求時尚的年輕消費者，相信看到它的人都會為之吸引。

    M-7000A采用先進的Sigma Design EM8635芯片，支持.mkv, .wmv, .avi, .mpg, .vod, .mp4, .asf, .tp, .trp, .ifo, .iso, .m2ts, .mov (H.264)等視頻編碼格式，最高可輸出1080P的影像。支持MP3, WMA, AAC, Ogg, PCM, M4A, AC3, FLAC, WAV等音頻格式。

    M-7000A提供了豐富的接口，通過LAN和可選WLAN 802.11g 網絡接口，可以方便地瀏覽網絡，下載高清資源。兩個USB2.0 Host接口，一個USB2.0 Target接口，可以連接外部存儲設備，方便地獲取存儲在其他設備中的數據。升級到1.3版本的HDMI接口，保證了數碼影片的高質量輸出。

    40mm超靜音風扇保證了享受高清影像的靜音環境。

    簡單認識一下之后，就來一起欣賞7000A的內部結構吧。

電源

    決定了高清播放機的穩定性，TViX M-7000A高清播放機使用90~240V 寬幅電源，即使帶到其他國家也能輕松應付。而大功率電源對于機器內置硬盤后的工作穩定性提供了良好的保障。

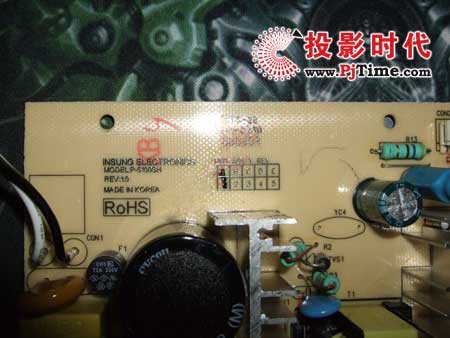

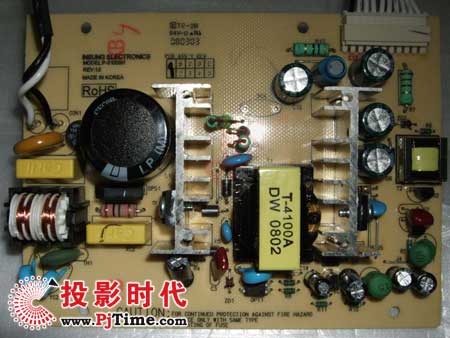

    7000A沒有開發新款電源，仍沿用了型號為P-5100SH的老款電源。

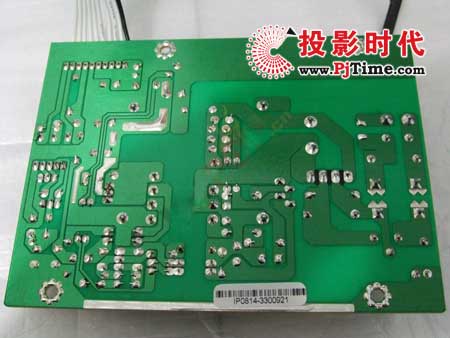

    電源背板，可以看到焊錫飽滿均勻。

內部結構

    TViX M-7000A高清播放機機身為圓筒形，只需將底部的4顆螺絲卸掉就能打開來。

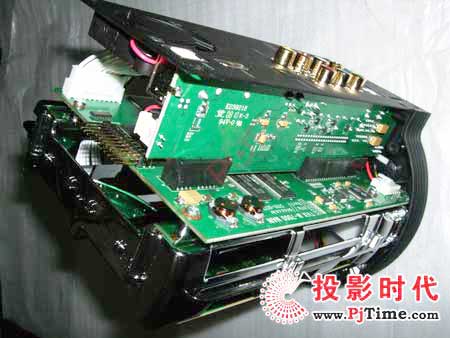

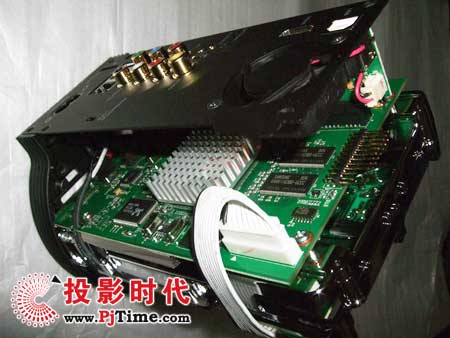

    從另一個角度可以看到，7000A的主板體積較小，集成度較高，其HDMI電路用了一個子卡的方式。

    主芯片覆蓋有鋁質散熱片，且機器內部空間較大，散熱不成問題。

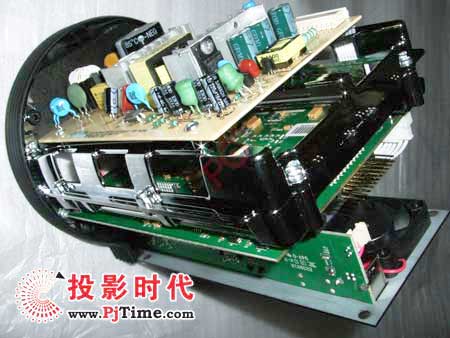

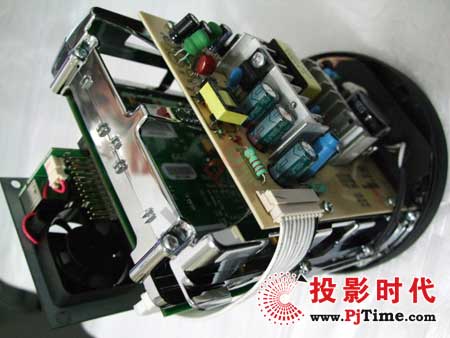

    機器內部由前到后依次為電源、硬盤位、主板。

    去掉所有電路板后的框架。

接口、顯卡

    機背的接口，光線、同軸、色差分量、S端子、AV端子、USB、網絡、HDMI接口一應俱全，做工相當精致，鍍金蓮花頭能夠有效防止氧化。

    顯示的子卡。

    顯示子卡的背面。

    采用的是Silicon Image（晶像）出品的HDMI 1.3a發送器芯片，型號為Sil9134CTU。

主板芯片

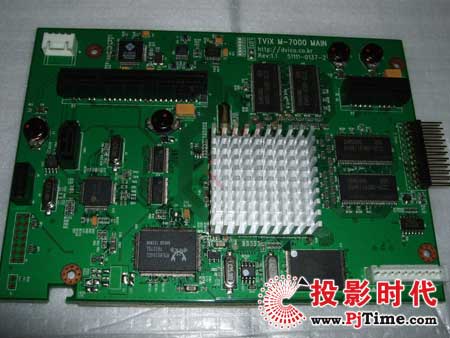

    TViX  M-7000A高清播放機主板。

    主板背面。

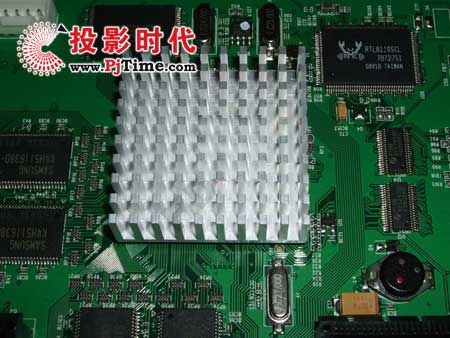

    TViX  M-7000A主解碼芯片為先進的SMP8635 ，圖為芯片上的散熱片。

    周邊為四個內存芯片。

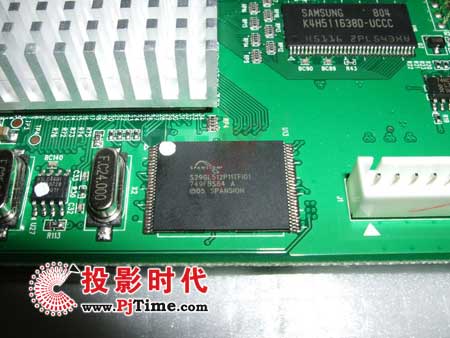

    TViX  M-7000A高清播放機采用S29GL512P11TF101的閃存芯片，負責固化播放機的固件。

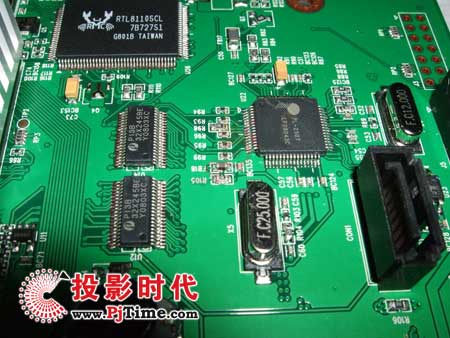

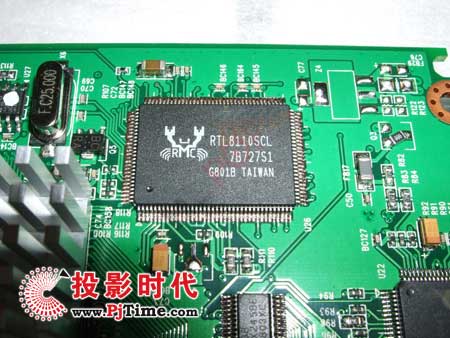

    千兆網絡芯片能提供最快的訪問速度。

    PL-2507高速USB芯片。

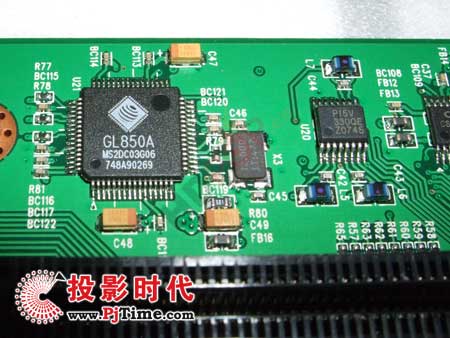

    USB芯片。

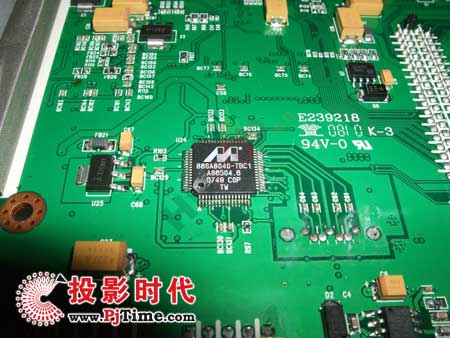

    Marvell 88SA8040橋接芯片實現SATA接口，速度還是不錯的。

機身外殼

    。

    內外做工都相當精細，TVIX的模具設計相當出色。

    頂部的按鍵電路板及前面板上的VFD顯示屏。

    邊角做工也不錯，鋁質機殼厚達3mm。
