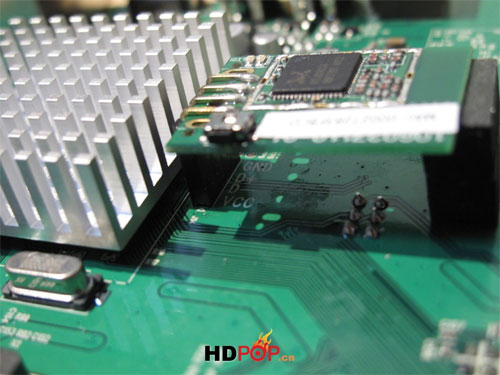

6600N內置一個usb 802.11n無線網卡，采用的RTL8191SU晶片。經查證，這個芯片在無線網卡上使用非常普遍。最主要的特點就是小，且集成度很高。

    RTL8191SU
    IEEE 802.11n 2.4GHz，單送雙收，USB2.0 接口，媒體存取控制/基頻/射頻整合式單芯片無線網絡解決方案
    全世界最小(8mmx8mm QFN68封裝)、最高度整合之802.11n單芯片，它同時成功整合了功率放大器、EEPROM和交換式電源控制器，PCB參考設計包含兩支印刷式天線僅需20mmx30mm或17mmx40mm，傳輸器速度可達300Mbps。

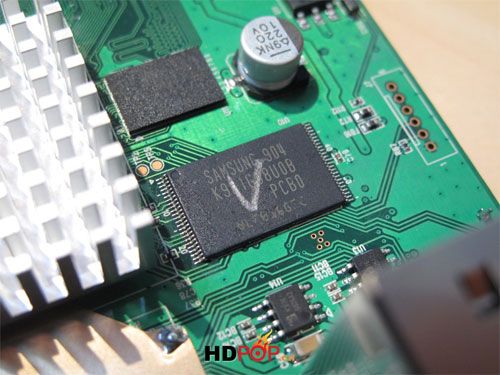

　　K9F1G08UOB-PCBO閃存芯片：128M x 8 Bit NAND Flash Memory。相對比TVX 6500A，閃存大了一倍。

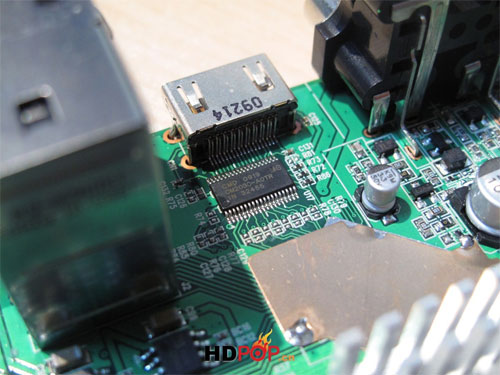

　　CM2030-A0TR：HDMI Transmitter Port Protection and Interface Device（廠家：CALMIRCO [California Micro Devices Corp]）

　　這個芯片用于為HDMI 1.3接口的集成端口提供保護解決方案。它集成了靜電放電(ESD)保護、防回流保護、過電流 保護、電壓位準轉換、有源DDC負載和CEC轉換速率限制等功能。MediaGuard CM2030多功能專用集成無源器件(ASIP)支持最新的HEMI 1.3的要求，包括速度更多、CEC增強功能以及延伸電纜支持等。每1000件CM2030的單價起價為1.31美元，相當于10塊錢。

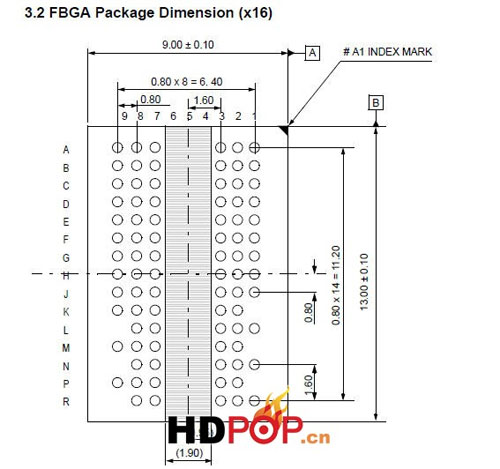

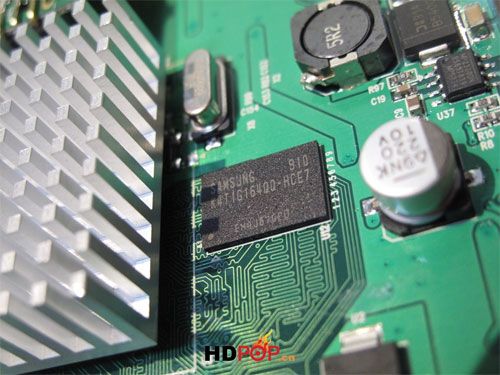

　　緩存芯片，采用兩片三星K4T1G164QQ-HCE7，這里有必要解析一下芯片的型號。其中K表示三星Memory；4表示這是DRAM芯片；T表示DRAM的類型，為DDR2 SDRAM；1G代表容量，為1Gb（128MB）；16代表位結構為X16；4表示內部為8Banks；第一個Q代表接口為SSTL_18（VDD 1.8V、VDDQ 1.8V）；第二個Q代表這是三星第17代同類芯片；-后面的H表示芯片采用FBGA封裝；C表示正常供電條件下芯片工作溫度范圍0~95度；最后的E7表示該芯片規格，為DDR2-800 (400MHz @ CL=5, tRCD=5, tRP=5)。
