綜述

　　盡管隨著投影的逐漸普及，在我們的日常生活和工作中，有越來越多的場合可以接使用到投影機。但通常來說，我們所接觸到的，都是以演示應用為主的商教投影機，即使有些時候可以在朋友聚會時通過投影分享一下精彩的圖片或小視頻，也不過是被稱之為娛樂投影的入門級產品，真正能夠讓用戶感到心潮澎湃熱血沸騰的，還得是高端的全高清1080p投影。而隨著近期萬元以下1080p投影的全面上市，將會有越來越多的用戶可以親身感受到全高清投影帶來的視覺享受。

奧圖碼萬元以下1080p投影機HD20

　　奧圖碼作為全球頂級的投影機廠商，始終致力于將高品質的投影機展現給廣大用戶，而其一直堅持采用德州儀器的DLP技術也令它的產品在LCD林立的全高清領域倍受用戶關注。HD20是奧圖碼最新推出的一款1080p投影機產品，也是近期頗有人氣的售價萬元以下的一款全高清投影產品。由于其亮相較早，加之奧圖碼一直以來在高端家用投影領域得到的良好口碑，HD20在還未上市之時就已經吸引了廣大用戶的關注。今日，這款明星級的產品來到了中關村在線，我們也一同感受一下這款產品的魅力。

外觀

　　作為奧圖碼全新推出的投影產品，HD20在設計方面保持了與奧圖碼大部分影院級投影的一致，尤其和奧圖碼的經典720p機型HD70S極為相似，但體積上要大出不少，324×234×97mm的三圍以及2.88kg的體重令其在同級別產品中還是顯得較為小巧。


奧圖碼HD20與經典720p機型HD70S外觀對比

    機身白色的鋼琴烤漆和奧圖碼特有的機身形狀讓人一眼望去便可知產品的血統，光亮的機身外殼也給產品平添了幾分時尚氣息，也讓HD20在滿是全黑外觀的家用投影中顯得與眾不同。

奧圖碼HD20與奧圖碼HD70S鏡頭對比

HD20鏡頭后的銀色調焦環

　　奧圖碼HD20并未采用中置鏡頭設計，鏡頭外緣的調焦環和鏡頭后的對焦環采用了銀色設計，給全白的機身帶來一絲輕快的點綴。而在鏡頭的口徑上，HD20相比HD70S也要大出不少。

奧圖碼HD20機身正前方的主散熱設計

遍布在機身兩側的輔助散熱孔

　　在散熱設計上，奧圖碼HD20采用了主散熱前置式設計，同時機身兩側擁有輔助散熱孔，可以有效將機身內的高溫空氣迅速帶走，確保產品工作狀態的穩定。

　　在控制面板的設計上，奧圖碼HD20采用了較為獨特的排布方式，圓形排列的方向鍵旁，輔以略稱角度的控制按鍵，使得產品無論在外觀上還是在操控上都顯得頗為不俗。控制按鍵表面的功能標識也可以很好的讓新用戶快速上手。

個性化十足的HD20控制面板區域

　　在接口的設計上，奧圖碼HD20給用戶提供了兩組HDMI接口，同時還提供一組色差及一個VGA接口，雖然算不上非常豐富，但也足以滿足日常用戶的使用需求。不過這樣的接口設計也是目前上市的萬元級別1080p投影的普遍配置，在確保性能的同時，成本也自然是廠商需要考慮的因素。

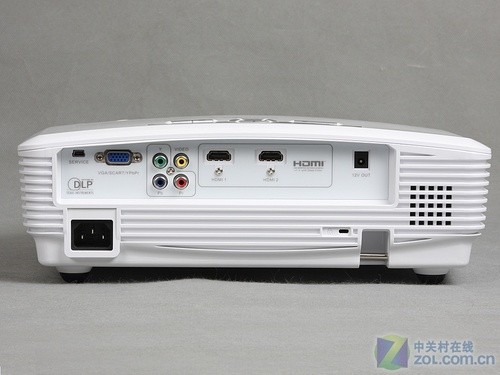

奧圖碼HD20的數據接口

在控制成本的前提下提供了基本夠用的數據接口

    隨機附帶的遙控器采用了操作感更舒適的人體工學設計，用戶一旦有操作，背光照明會自動點亮，給用戶在黑暗狀態下的操作帶來了極大的便利，也充分體現出了廠商的人性化。

附帶背景照明的奧圖碼HD20遙控器

菜單及基準性能

　　在OSD菜單設計上，奧圖碼HD20同樣秉承了奧圖碼一貫的風格，四大項目分類和豎式排列雖然非常直觀，但個人感覺不太符合大部分用戶的使用習慣。

奧圖碼HD20主菜單界面

　　盡管HD20定位入門級產品，但依然給用戶提供了較為豐富的菜單選項。圖像中，該款產品除了提供四種預設模式及一個用戶自定義模式及亮度、對比度、色彩等常規選項外，還在進階選項中提供了降噪、色溫、伽馬值和三原色進階調整，可滿足對畫面有更高要求的用戶設定。

奧圖碼HD20圖像菜單進階選項

　　顯示設定中，除影像比例外，HD20還提供了邊緣修正、邊緣遮蓋及梯形校正等選項。

奧圖碼HD20顯示設定選項

　　系統設定中，Image AI是奧圖碼獨家的視頻優化技術，可以提高影像畫面的動態對比度和純度，讓明亮的影片場景更明亮，黑暗的場景更深沉，提供給使用者和玩家層次感更豐富的視覺享受。

奧圖碼HD20系統設定選項

　　設置中，該款產品提供了菜單語言選項、顏色空間及信號源鎖定、高海拔等關于設備本身的設定，而在信號設置中，也提供了相位、水平垂直位置等選項，可以滿足部分高級用戶的調試需要。

奧圖碼HD20設置選項

　　在客觀測試環節，我們采用的是美國國家標準協會制訂的ANSI標準，這一標準也是業內公認的權威標準，通過評測室的專業設備，可以測試投影機的亮度、對比度、均勻性、色彩范圍和均勻性、噪音等諸多指標。

　　●ANSI客觀測試說明：

　　我們選擇進行ANSI客觀測試的投影畫面尺寸為65英寸，奧圖碼HD20鏡頭距離屏幕的距離約為1.90米。ANSI優化測試中，我們選擇的是在標準模式下進行測試。連接方面，為了最大限度表現出產品的最佳效果，我們采用了高品質的HDMI線將投影機與電腦進行連接。

　　●ANSI評測數據分析

　　奧圖碼HD20的實測最大亮度為1339流明，優化亮度740流明，基本與其標稱值比較相符。這樣的亮度對于沒有單獨視聽室的用戶而言還是比較適用的，可以有效避免明亮環境下外界光線對投影畫面的影響，也進一步延展了設備的適用范圍。

　　作為一款高亮度的影院級投影產品，奧圖碼HD20在對比度方面有了一定的妥協，其標稱對比度僅為4000：1，實測最大對比度為1042：1，作為一款以高清視頻投射為主的產皮而言，這個成績相當一般。但在色彩方面，奧圖碼HD20的實測色彩飽和度達到了81.3%，對于一款DLP投影而言，這個成績相當令人滿意。

　　亮度不均勻性測試是測試9個點中最大亮度和最小亮度之比就是中心亮度不均勻性。這個比值越接近“1”亮度均勻性越好（一般“亮度不均勻性中心”數值的區間在1.1——1.4；“亮度不均勻性邊角”數值的區間在1.4——1.8）。通過測試，奧圖碼HD20的實測數值分別為1.36和1.86，測試成績只能說尚好。

　　色度不均勻性測試點位置和亮度均勻性相同，通過各點的色度坐標x，y（x和y的值都小于1）的變化范圍Δx和Δy經過計算處理得出色度變化的范圍。色彩變化中心區域能保持在0.015左右就可以接受，0.010以內已經非常出色。從實測數據來看，奧圖碼HD20的中心色彩不均勻性實測值為0.010，邊角色彩不均勻性為0.014，可以看出該款產品的色彩控制還是比較出色的。

　　●功率及噪音測試

　　噪音——我們讓投影機工作30分鐘，然后用噪聲計在前、后、左、右、上五個方向距離投影機50公分處測試投影機噪音，測試結果是這五個方向的平均。

　　功耗——投影機工作30分鐘，測得的投影機工作時功率。

奧圖碼HD20投影機工作功耗

　　開關機時間——投影機從按下電源按鍵到亮度達到正常值之間的時間為開機時間。關機為從按下電源按鍵到散熱結束，可斷電時為止。

　　溫度——投影機正常工作30分鐘，然后將溫槍對準投影機的出風口以及其機殼上部的中央位置所測試的結果。

奧圖碼HD20機身頂部及出風口實測溫度

　　評測數值分析：

　　奧圖碼HD20投影機在正常工作一小時后，出風口的溫度為76℃，機殼上部的溫度為49℃，散熱效果不是非常出色。在開關機時間方面，HD20完全開機在29秒左右，關機僅需14秒半，大大加快了用戶的操作時間。

實際效果及總結

　　為了最大限度的展現奧圖碼HD20的最佳投射效果，我們選擇了藍光影片作為片源，播放器則采用索尼PS3，同時通過高品質的HDMI線將設備相連接。投影機在工作中會受到多種因素的影響，而屏攝也不能完全表現出產品的實際效果，我們的圖片只作為參考。

奧圖碼HD20藍光碟《功夫》效果

奧圖碼HD20藍光碟《功夫》效果

奧圖碼HD20藍光碟《變形金剛1》效果

奧圖碼HD20藍光碟《變形金剛1》效果

　　從藍光影片屏攝效果來看，得益于較高的亮度和色域值，奧圖碼HD20的視頻表現還是比較出色的，人物膚色的還原、人物皮膚上的紋理、發絲等細節均能夠較好表現，從傾斜線條的邊緣來看，絲毫沒有鋸齒產生。在暗部細節方面，盡管產品對比度稍低，畫面不夠銳利，但憑借較高的亮度，依然可以較好的體現，在很大程度上適度彌補了產品對比度較低的缺陷。

　　作為一款1080p投影，除了視頻，高清游戲也是很多玩家的重要應用，我們也同時對這款產品進行了高清游戲效果測試。輸出設備方面，我們仍然選擇了PS3作為視頻輸入源，聽采用高品質HDMI線纜將設備進行連接。

奧圖碼HD20高清游戲效果

奧圖碼HD20高清游戲效果

　　用戶對游戲的要求與高清視頻略有不同，從奧圖碼HD20的表現來看，得益于較高的色域值，在游戲展現方面，奧圖碼HD20能夠給用戶提供色彩較為艷麗的畫面，而無論是車身的金屬質感還是游戲場景的色彩，都能夠比較完美的表現出來，其測試效果也同樣令人滿意。

奧圖碼HD20灰階效果

奧圖碼HD20色彩效果

　　從色塊和灰階圖效果來看，奧圖碼HD20在高飽和度方面的解析能力相對有限，但低飽和度的效果還是比較出色的，不要忘記，這是一款售價僅在萬元以內的全高清產品，能有這樣的表現，還是比較令人滿意的。

　　當1080p投影售價高達數萬元時，很多用戶感覺這是極少數人有福享受的奢侈品；當1080p投影只賣三四萬元時，部分用戶感覺全高清投影普及尚需時日；當萬元以下1080p投影大規模上市時，很難有人不去考慮一下是否應該擁有一臺。相比平板電視等視頻輸出設備，投影機所帶來的大屏幕視覺享受和震撼以及更接近影院的效果絕非一般產品所能比擬。

開啟萬元1080p時代的奧圖碼HD20

　　奧圖碼HD20作為最先上市的萬元以下1080p投影，在亮度和色域表現方面著實令人驚喜萬分，盡管從畫面來看并不能帶給用戶有如3LCD產品般的艷麗色彩，但其較高的亮度有效解決了用戶關于“小黑屋”的難題，也讓投影機作為電視的有效競爭對手具備了更有殺傷力的武器。從實測表現來看，奧圖碼HD20不俗的視頻和游戲效果以及人性化的控制設計都為這款盡管光環籠罩但也備受爭議的產品增加了更有競爭力的砝碼。隨著奧圖碼HD20的全面上市，萬元1080p市場的戰爭逐漸開始由暗轉名，而我們也會格外關注，感興趣的朋友，千萬不要錯過。
