雷凌全彩P16地磚屏

進入“2010年度創新產品評選”投票

    全彩P16地磚屏彩主要采用模塊化的結構設計，實現無縫拼接，安裝調試簡單；采用高強度耐磨防滑面料，能直接踩踏；緊貼式密閉散熱結構，IP65防護等級，獨有的光點霧化處理，徹底消除摩爾紋現象；13bit以上的灰度處理，亮度達3500cd/m2,畫面清晰、逼真。主要應用于室內、戶外，政府大樓廳堂、企業事業單位大廳廣場、展廳、舞臺、晚會現場等，可做成天花板，T臺，弧形及樓梯形狀，既可用于固定安裝也可以用于租賃。

系統技術特點

    模塊化結構，實現無縫拼接；

    高強度耐磨防滑面料，能直接踩踏；

    緊貼式密閉散熱結構，IP65防護等級

    獨有的光點霧化處理，徹底消除摩爾紋現象；

    13bit以上的灰度處理，高亮度、畫面清晰、逼真。

顯示特點

    1、具有較高的性能價格比，投資少，性能完善。

    2、顯示屏由單元模塊組成，電路設計簡潔、干凈、故障點容易判斷。模塊化結構設計，方便安裝、調試和維修�？刂葡到y的計算機、網絡設備和相關的設備集中安放在控制室，方便日常操作和設備管理。

    3、采用先進的技術、優質的原材料和零部件、一流的工藝、嚴格的質量管理為用戶提供技術先進、質量上乘、外表美觀、并且完全符合合同規定的質量、規格、性能要求的產品。

    4、產品提供方保證按ISO9001質量管理和質量保證體系，對所提供設備在設計、采購、制造、檢驗、包裝、安裝調試等各個環節進行嚴格的質量管理和控制。

    5、設計中采用超大規模集成電路和超大規�？删幊碳�成電路以克服過多的小規模集成電路給系統帶來的不穩定性，保證系統的可靠性。

    6、智能跟蹤功能， 可用鼠標拖動LED顯示區域,屏幕鎖定，顯示窗口和節目編輯變的智能化，窗口的大小可以用鼠標拖動或者通過修改坐標，利用坐標定位。

    7、亮度可調：256級軟件調節，外加亮度傳感器就可以實現根據環境亮度的變化，顯示屏亮度做相應的調整使觀眾看著更舒服，同時可以節約電費。

    8、顯示屏的結構設計便于拆裝和搬動。對此，我們采用箱體結構設計。箱體即牢固又輕便；顯示屏拆卸、裝配和調試過程中無須打開箱體后蓋，所有的緊固件、信號線和電源線只須在箱體外部操作。

    9、視頻降噪處理：視頻信號在采集、放大、傳輸和各種轉換過程中，都會產生干擾。視頻前端處理器以卓越的數字信號處理能力，采用3D數碼降噪處理技術（幀內三維中值濾波），極大地減少干擾，從橫向、縱向及對角方向提高畫面清晰度。產生出更加生動細膩的畫質。顯示屏信號源及前端處理設備，如DVD：包括可錄DVD、VCD等；錄像機：包括NTSV制、PAL制等、攝像機、可攜式攝影機等、有限電視：電視信號按傳輸路徑可分為衛星電視信號、無線電視信號、有線電視信號。三類信號均可通過如下圖所示相關設備轉換為標準電視視頻信號，輸入至計算機視頻處理設備播放。

    音視頻切換矩陣具有多個音視頻輸入和多個視音頻輸出。每個輸入可接不同的視、音頻源節目。視音頻切換矩陣由系統控制，操作員可以控制機選擇不同的視頻、音頻節目。

    10、專業安全的配電系統：顯示屏的配電技術是保證系統正�？煽抗ぷ鞯谋匾�保證，忽視這方面會造成重大事故，甚至引起重大事故，如火災。我公司在配電方面進行專業的研究并推出了安全可靠的配電系統，所有電線都留了超過20%的負載余量。

    可選用PLC控制系統配電柜，主要有以下功能：

    1）380V輸入，220V輸出，三相四線制（外加地線）。

    2）PLC控制，工作模式為手動/自動兩種模式，當選擇自動工作模式時，可在控制機房上位機上通過PLC控制LED、空調等回路；當選擇手動工作模式時， PLC不啟動，控制LED、空調等由維修人員控制。

    3）電器保護：過流、斷路、短路、過壓、欠壓、漏電。

    4）煙感控制，遠程控制，溫度控制，防雷保護。

    5）具有分步延時啟動功能，避免啟動電流過大。

    6）顯示顯示屏工作總時間。

    7）配電設計采用三相配平衡方案，保證零線漏電電流為零，保護地線對地電阻小于4歐姆。

    8）上位機與下位機的軟件編制與調試由供方完成，顯示及網絡通訊功能，便于操作和維修人員檢查。

    9）具有煙感報警、溫度報警，帶聲光輸出功能（配聲光設備）。

    10）定時功能：支持全天任意四個時段（不少于四個）大屏開關電設定。

    11、“五防”措施

    （1） 防水

    在戶外屏的正面采用進口灌膠防水，正面防護等級達到IP65。在屏體的背面采用百葉窗開孔，即能通風散熱，又能防雨水的飄入，背面防護等級為IP43。

    （2） 防曬

    由于在良好的光照條件下，夏日屏體內最高溫度達50多度，且其本身為一個半分閉式箱體結構，不利于散熱，加上屏體體積的限制。不可能采用較大的散熱降溫裝置�？紤]到這些，從兩方面解決，一是器件的選擇，如電源、驅動IC都是能在高溫（80度以下）工作，防水樹脂、膠圈都是防曬、防裂變的。二是從散熱上考慮，采用散熱風扇，采用結構性能佳的散熱片，采用熱輻度較好的箱體材料，采用符合熱對流特性的通風通道。面罩、套件采用抗紫外線材料制作，有效的防止老化。

    （3） 防靜電

    一是保證接地良好，接地電阻不大于2歐；二是在一般人能夠摸到的地方絕緣電阻大于10兆歐。三是分離強弱電的地。

    （4） 防風

    防風：在防風措施方面，采用了結構較強的角鋼，在外形上采用流線型設計。由于廣東受臺風影響較大，所以在安裝過程中，立柱與屏體的連接件選用特制的加固件，安裝結構也做一些特殊處理。

    （5） 防潮

    由于廣東受海洋影響很多，空氣潮濕，潮氣多起于夜晚，而夜晚氣溫相對較低，散熱不再是主要問題，因此采用關閉散熱通道，使顯示屏成為一個相對密封的箱體的措施。另外還采用了船舶工業防腐蝕的技術加以處理。焊錫采用抗氧化的錫膏，焊接工藝采用波峰焊，線路板具有綠油隔氧層，防止了線路的氧化，提高了使用壽命。

    12、靜態高速刷新

    LED與CRT的光電特性不同，CRT中的熒光粉在電子束的轟擊下有一個較長時間的余輝，而LED的電光響應速度特別快，達到納秒級。因此，LED顯示產品對刷新占空比和刷新頻率的要求均比CRT顯示器和電視機的要求高得多。

    刷新為靜態刷新方式。使觀察者無論在靜態或動態下，整個畫面無抖動、水波紋、頻閃等不良現象。人們可以長時間舒適地觀看顯示牌，而沒有疲勞感。

    在早期的LED顯示控制系統設計中，對顯示數據信號的刷新處理采用的是與電視機逐行掃描方式類似。即將一幅圖像平均分成1～n的若干行，當傳輸圖像信號時遵循從第1行至第n行的規則逐行方式傳輸。這種方式的弊病在于傳輸第1行和傳輸第n行期間的延遲時間大約是20ms或16.67ms。那么當顯示快速運動圖像時，就會造成顯示圖像的畸變。這些現象用視覺直觀體現出來，就是我們平時看到的——高速物體運動圖像播放不連續；或畫面變成鋸齒狀等等現象。

    為了克服這些問題，我公司在LED全彩顯示屏的控制系統設計中采用了幀刷新技術，即顯示屏的數據刷新方式是整屏同時刷新，而不是逐行刷新，消除了傳輸第1行和傳輸第n行期間的延遲時間，提高了圖像的還原質量，能夠較好的顯示快速運動圖像，不會失真。同時保證了畫面的穩定性，不閃爍。

    采用靜態刷新技術前                         采用靜態刷新技術后

    13．高灰度

    灰度控制技術是LED顯示產品圖像質量的關鍵。通過系統灰度編碼變換技術，完成了1073741824色的真彩色顯示。確保畫面層次清晰、色彩鮮艷、對比度好、信噪比高。使LED顯示屏的圖像效果提升到一個新的境界，是CRT顯示器和電視無法比擬的。

    14．三色坐標變換技術

    廠家嚴格按照色彩理論進行色彩矯正。在配色方面，RGB模型是為人們所熟悉的，即認為可以通過不同比率的RGB顏色配比來獲得各種顏色。從CIE（國際照明委員會）色度圖的觀點來看，3基色對應色度圖上3個坐標點，可以產生在其圍成的三角形內部或邊上的點對應的顏色。盡管一般都是采用RGB作為3基色，但是3基色對應的色坐標存在不同的標準。例如，CIE推薦的3基色的色坐標為（0.670，0.330）（0.210，0.710）（0.140，0.080）,CIE模型為（0.735，0.265）（0.247，0.717）（0.167，0.009）。對于LED發光器件，其紅、綠、蘭管對應的顏色坐標同各種標準之間也存在一定的偏差。因此如果不進行色彩矯正，難以配出理想的純凈的顏色，也難以實現白平衡和動態白平衡。

    色彩的矩陣變換技術正是解決上述問題而開發的技術。其具體步驟包括：精密測試發光管的色坐標；解一組變換矩陣，可以將具體使用的發光管的色坐標轉化為彩色電視對應的3基色的色坐標。

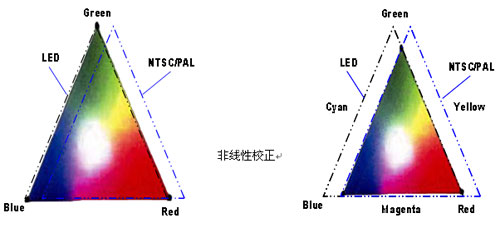

    15．非線性校正技術

    通常情況下，LED的發光強度隨驅動電流的增大，即亮度—灰度曲線呈線性變化的特征。但人的視覺對色彩灰度等級的敏感程度在亮度不同的情況下是有差別的，研究結果顯示在低亮度條件下人對灰度變化的感受比較敏感，在高亮度情況下對灰度變化的感受較為遲鈍。為了擬合人的視覺對灰度變化的感覺，一般需要對亮度—灰度曲線進行非線性校正，但這種校正往往要以犧牲灰度等級為代價，而我公司以自己獨有的技術對亮度—灰度曲線進行γ校正。

    16．離散性控制技術

    在LED生產制造的各個階段，對LED參數的均勻性會產生不同的影響，尤其是LED光強的均勻性目前極難提高。在業內為了解決LED光強均勻性的問題，提出了逐點校準技術，它通過改變每一只LED的電流進行均勻性調整，此方法可以使顯示屏的均勻性提高2～3倍，并且有效的消除馬賽克現象。業界的一些知名企業，包扣美國達克（LED顯示屏世界第一品牌）在內紛紛采用了此技術。但是他們忽略了由于各LED的工作電流不一致從而導致各LED的衰減速度不一致。因此，隨著工作時間的增加，均勻性會越來越差，幾個月之后，顯示屏均勻性將變得極差；出現嚴重的馬賽克現象，上海南京路那塊達克做的顯示屏就是典型的例子。

    將發光管的分檔細化，一塊顯示屏只用一個檔次的燈管，大大提高了亮度均勻性，同時有效的防止了馬賽克現象的產生。

    17、馬賽克的處理技術

    17.1  馬賽克產生的原因：

    一塊顯示牌選用了不同規格的 LED。由于各模塊之間的平整度不能保證絕對一致，同時由于以往LED的視角較小，因此造成各模塊相對于某一觀察點的亮度不一致。以往的象素封裝工藝易造成封裝的模塊、象素中灌膠量不一致。

    17.2  消除馬賽克的措施

    針對上述產生馬賽克的三個原因，雷凌采取了以下針對措施，從根本上消除馬賽克現象：同一塊屏，選用特定品牌、同一型號、同一檔次的LED；提高顯示屏的平整度，相鄰模塊之間的平整度達到了行業規范中的最高水平，從而消除了由于模塊之間的不平整帶來的馬賽克現象。

    雷凌采取科學的方法，從設計、加工、安裝、調試各個環節以嚴格的工藝措施確保顯示屏的尺寸精度，以保證顯示屏有良好的外形觀看效果、平整度、平面弧度、垂直度及水平度等。

    改進灌膠工藝，制作專用工具，確保每一個模塊灌膠量的一致。同時，在模塊表面加裝面板，徹底消除該緣由帶來的馬賽克現象。

    馬賽克處理前                                 馬賽克處理后

    18、符合國際、國內的相關工業標準，更有企業標準的支持，充分利用產品提供方的技術優勢。

    既要求系統硬件環境、通信環境、軟件環境相互獨立，自成平臺，將相互間的依賴減至最小，使其各自發揮自己的優勢。同時，又保證了它們之間的互連，為信息的有效傳輸和應用的互操作創造有利的條件。
