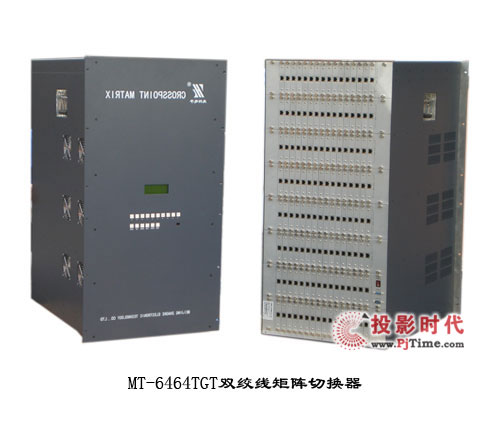

兆科雙絞線矩陣切換器MT-6464TGT

進入“2010年度創新產品評選”投票

    兆科公司雙絞線矩陣切換器MT-6464TGT，用于計算機圖像信號的切換。其輸入接口包括64個RJ45接口，輸出端為64個RJ45接口。采用液晶屏顯示操作和切換狀態。使用面板開關可對矩陣進行切換操作，也可通過隨機配備的控制軟件，通過RS-232通信方式控制矩陣切換。本機有RS-232輸入接口、輸出接口，便于多機連接，通過設置設備地址，達到分址控制。設備地址范圍是0-255。因此，最多可控制256臺設備。本矩陣的64個RJ45接口需與雙絞線發送器配合使用。

面板開關與接口功能

    前面板

    0~9 數字鍵： 用來操作時輸入數字0~9 或由0~9 所構成的組合數；
    INPUT: 用來設定輸入通道；
    OUTPUT: 用來設定輸出通道；
    ENTER： 確認鍵，當進行某操作時用以確認所進行的操作并寫入存儲器或執行；
    ESC： 撤消鍵，用以撤消所進行的操作，閑置時按此鍵可顯示輸入、輸出狀態；
    PRESET： 預置鍵，想要預置某一操作時需先按此鍵；
    VIEW： 查看鍵，用以查看矩陣的基本狀態信息；
    液晶屏： 用來顯示操作的過程及查看的結果，使操作過程更簡便、明朗，循環顯示此時各通道的設定狀況。

    后面板

    INPUT 輸入接口，連接雙絞線發送器的輸出。
    OUTPUT 輸出接口，連接顯示設備。
    COM IN RS-232通信輸入。連接控制計算機或其他控制設備。
    COM OUT RS-232通信輸出。用于系統擴展。連接其他矩陣或受控設備。
    電源插座 連接220V/50HZ交流電源

    性能指標

•     輸    入        ----------------------   64路    RJ45接口
•     輸    出        ----------------------   64路    RJ45接口
•     RGB通道特性
•     帶    寬        ----------------------   350MHZ
•     交叉串擾        ----------------------   -80dB
•     輸入阻抗        ----------------------   75Ω
•     輸出阻抗        ----------------------   75Ω
•     輸入電平        ----------------------   峰值2.0Vp-p
•     增益            ----------------------   0dB
•     同步通道
•     輸    入        ----------------------   TTL電平
•     輸    出        ----------------------   TTL電平
•     同步極性        ----------------------   跟隨輸入
•     輸入阻抗        ----------------------   47KΩ
•     輸出阻抗        ----------------------   47Ω
