任何事物的發展都是在漫長的歲月里，經人類智慧的反復琢磨與不計其數的測試，由繁到簡、由無人問津到爭先擁有。縱觀投影機的發展史，也不例外。從過去特殊形式的幻燈機到現在普遍使用的智能投影機，每一次的改變與進步，都體現了科學技術的無窮魅力，都體現著人類智慧的火花。

    始于十七世紀的“魔術幻燈“，用鐵皮敲成一個方箱就是它的外殼，頂部類似煙筒的排氣筒，正前方裝有圓筒，結合一塊可滑動的凸透鏡，形成簡單的鏡頭，箱內裝有最初的燭光光源。

    蓬勃發展的工業革命期間，為了享受到清晰明亮的成像效果，科學家們把燭光光源先后改為油燈、汽燈、電光源，在光源后面安裝凹面反射鏡，使得光源增大，進一步提高了畫面的質量和亮度，但是這就導致機箱溫度升高，為了驅散熱量，科學家們在機箱內加裝排氣散熱結構，這只不過是杯水車薪，而散熱問題從那一刻起成為了投影機行業的疑難雜癥，一直延續至今仍為人所詬病。

    近幾年來，科學技術日益發達，人們生活水平的提高，投影機的應用領域越來越廣，消費群體對投影機的畫面品質要求越來越高，這就對投影機的光源、電源、光學引擎等電氣元件提出了更高的要求；另外，在科研技術的不斷成熟的基礎上，使得傳統龐大的投影機精巧化、便攜化、微小化、娛樂化、實用化，使投影技術更加貼近生活和娛樂。

    目前，市場上常見的投影機，外形尺寸都比較小，內部空間非常緊湊，所以對散熱系統要求很高，特別是電源裝置，因其巨大的發熱量，給投影機的散熱帶來很多困擾，而現有的電源散熱方式還不盡人意。這就面臨著投影機廠商最頭痛的難題——散熱，而它再一次成為了投影機普及使用的最大阻礙。

    擁有強大的創新研發團隊的投影專家——雅圖，始終秉承科技創新理念，以實現客戶價值為企業發展的宗旨，早于2010年6月成功發明了高效的投影機電源組件冷卻系統，并于同年10月獲得了國家知識產權的專利授權。

    像以往研發新技術一樣，《投影機電源組件冷卻系統》專利技術的是由無數個精細的小部件一一構成，相互促進作用，為投影機電源組件裝置了一個全新的高科技的冷卻系統，從根本上來進行有效散熱，延長投影機的壽命，保證投影機的成像效果，也為投影機行業注入了新鮮的技術血液。

    據了解《投影機電源組件冷卻系統》專利技術主要的內部組成部件有：電源支架、電源組件、導風件、擋風板。

    電源支架由底板、中板、頂板和后板共同構成E形結構，能夠形成相互獨立的第一、第二兩空間，主要用以安裝電源組件。后板設置于與第一空間對應的第一進氣口和與第二空間位置相對應的第二進氣口。

    電源組件包括主板電源板和燈泡電源板，分別安裝在所述第一和第二空間內。設置于電源支架一側的風扇，主要負責排出冷卻后的氣體。而進氣孔則被設置于投影機殼體。

    導風件呈方形罩體結構，一端呈斜面狀，內部中空形成導風道，連接進氣孔和電源支架，導風道一端與進氣孔對應，另一端與第一空間連接，以導引并分配風量。導風件一側與擋風板位置對應，形成導風通道，第二進氣口與導風通道相通，使從進氣口進入的部分空氣通過導風通道與第二進氣口進入第二空間。擋風板能夠避免進入空氣未經冷卻被直接排出殼體外。

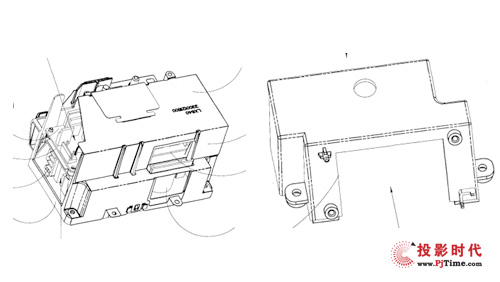

    電源支架一端示意圖              投影機導風裝置結構圖

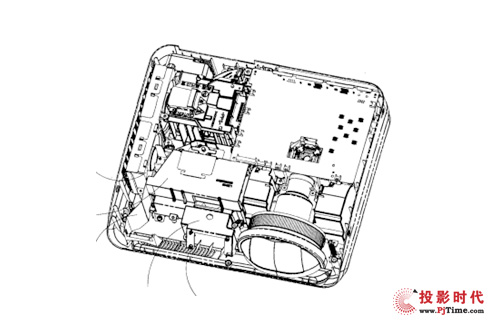

    投影機內部結構圖

    采用上述結構設計的投影機電源組件的冷卻系統，由于使用電源支架，能夠有效利用空間，致使燈泡電源板與主板電源板在精密細小的空間里完全隔離，形成了兩個獨立的冷卻通道，再完美配合擋風裝置與導風裝置，既能使從進氣口進入的部分空氣通過導風通道與第二進氣口進入第二空間，又能合理科學利用擋風板，避免了進入的空氣未經冷卻被直接排出殼體外，從而使投影機的冷卻效果更好。

    使用了雅圖投影機的消費者們，從此再也不用擔心投影機的散熱問題，該項先進專利技術《投影機電源組件冷卻系統》現已應用在雅圖主流投影機上，例如LX200系列液晶投影機、LX200ST系列液晶短焦投影機、PL210和PL210ST系列微型投影機等。

    極大程度上助力《投影機電源組件冷卻系統》專利技術成功面世的主要因素，是雅圖人不畏艱辛、積極進取的精神。從1999年研發生產國內首款液晶投影機到剛剛攜帶全球領先投影技術隆重亮相于2013年第十五屆高交會，雅圖在這14年間不斷修煉夯實內功，注重創新技術，精心研發新品，用最先進最實用的投影技術，服務廣大投影用戶，引領全球投影行業的新發展方向。
