隨著整個社會向數字化經濟轉型，數據中心在我們每個人的日常生活中扮演的角色越來越重要，在國家“東數西算”工程的推動下，數據中心的規模會越來越大，數量會越來越多，數據中心的流量也是成指數倍增長。數據中心呈現出向大帶寬，低時延、高密度的方向發展，單機柜功率由3KW逐步向12KW左右推進(部分互聯網企業單機柜逐步到23KW左右)。

    在“東數西算”的大背景下，數據中心向400G遷移，將成為近些年的大趨勢，怎樣使當前的數據中心從40G、100G的狀態平滑遷移到400G甚至800G，這是布線行業需要思考的話題，面對400G的傳輸標準采用SR8、SR4.2等方式，并且兼顧SR4向800G進行延伸需求，結合單機柜功率密度的上升，我們從產品端，設計規劃階段應該怎樣去思考，iCONEC®針對這些應用場景，結合未來技術的可能性，推出了一系列自主研發的高密度解決方案。

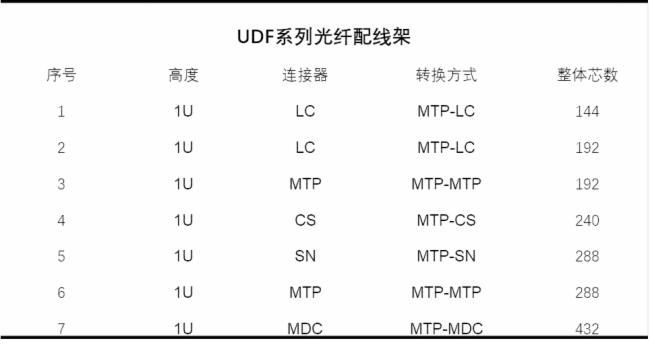

    1

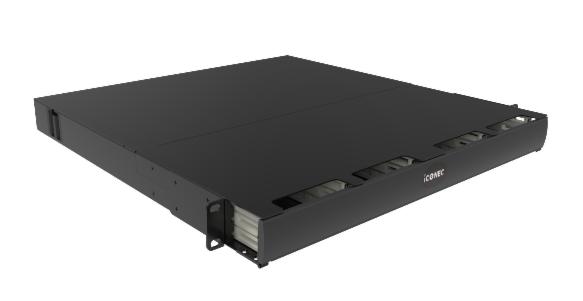

    UDF光纖配線架

    基于LC連接器實現1U 144芯配線架密度

UDF光纖配線架采用LC連接器實現1U 144芯布線密度

24芯MTP-LC模塊

    (Base-8)

12芯MTP-LC模塊

    （Base-12）

    2

    UDF光纖配線架

    采用LC連接器實現1U 192芯布線密度

MTP-LC轉換模塊

    實現1U 192芯布線密度

    3

    UDF光纖配線架

    采用CS連接器實現1U 240芯布線密度

采用CS連接器的MPO-CS模塊盒，

    實現1U240芯布線密度

CS連接器與LC雙工連接器對比

    對于下一代網絡鏈接來說，雙工LC連接器的體積過大，CS連接器有機會成為雙工LC連接器的替代品，CS兼容雙光引擎收發器的收發接口，也有利于增加連接器的配線的密度，隨著市場的成熟，CS連接器兼容雙工收發器，支持2*100GE、2*200GE和2*400GE。

    4

    UDF光纖配線架

    采用SN連接器實現1U 288芯布線密度

UDF光纖配線架采用SN連接器實現1U 288芯布線密度

    SN連接器是專門為數據中心400G優化設計的新型雙芯光纖連接器，性能優異，滿足IEC隨機互配B級要求，在QSFP-DD和OSFP光模塊中可以容納4個SN連接器。該連接器帶推拉桿，易于高密度環境操作，布線密度比LC雙芯連接器提高4倍，SN連接器可以提供替換MPO連接器的八芯應用，如PSM4、SR4、DR4和SR4.2等多種傳輸方式，SN連接器支持4*100GE、(400GBASE-DR4)和4*200GE收發器應用。

SN、CS、LC、MPO連接器對比圖

    5

    UDF光纖配線架

    采用MDC連接器實現1U 432芯布線密度

    UDF Pro超高密度光纖配線架，在UDF配線架的基礎上，采用MDC連接器，成功的實現了1U 432芯布線密度

MTP-MDC轉換模塊

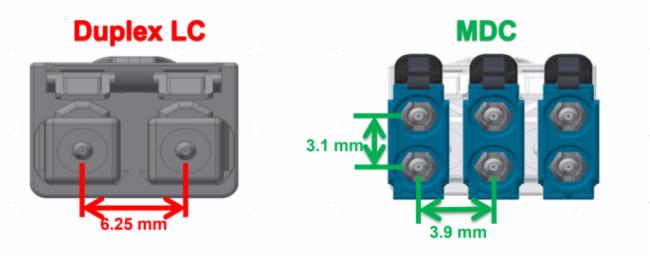

同樣體積下，MDC連接器的密度是LC雙工密度的3倍

    6

    UDF光纖配線架采用LC、MTP連接器

    實現帶寬、密度雙維度平滑升級

    面對400G的傳輸標準采用SR16、SR8、SR4.2的方式，并且兼顧SR4向800G進行延伸的需求，iCONEC®高密度光配系列面向市場提供了豐富的解決方案，基于8芯、12芯主干的解決方案，基于16芯主干的解決方案，完美實現從10G、40G 到100G、400G的平滑遷移。

8芯MTP-LC轉換模塊

16芯MTP轉2*8芯MTP模塊

16芯MTP-LC轉換模塊

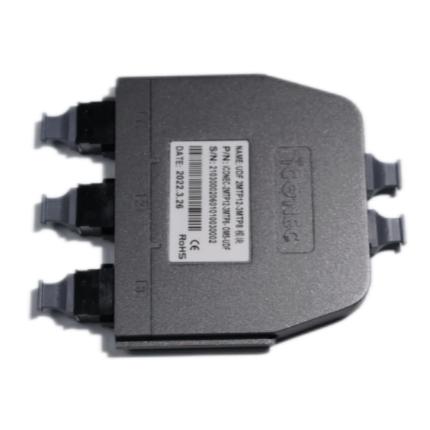

2*12芯MTP轉

    3*8芯MPO模塊

    目前，國內 400G 傳輸介質的選擇仍然是多模光纖占主導地位，市場更傾向于采用 SR8 及 SR4.2 的傳輸方式，連接器將會采用 MPO/MTP 等方式。部分互聯網企業已經開始采用MTP16(SR8)的方式部署400G。

    400G SR4.2 和SR8 如何選擇? 400G SR8 光模塊已在市場批量應用，而 SR4.2 光模塊尚處于研發階段，未見有廠商批量交付。從產品架構上來看，兩者整體相同，主要區別在光學設計，400G SR4.2 光模塊在光路上采用波分復用技術，技術上較 400G SR8 光模塊更復雜。400G SR4.2 光模塊發射端采用 4 顆 56G PAM4 850nm VCSEL 和 4 顆 56G PAM4 910nm VCSEL，且需要開發全新的透鏡來實現 850nm 與 910nm 的波分復用。全新透鏡需要較高的開模費，且由于需求量少，透鏡單價高。而 910nm VCSEL 目前只有 Broadcom、II-VI 可以提供，整體價格較高，供應鏈也存在一定風險。400G SR8發射端采用 8 顆 56G PAM4 850nm VCSEL，目前已有較多國產廠商可以提供， 整體供應風險較低，且可靠性更好。另外，400G SR8 光模塊可以采用公模透鏡，無需自己設計，透鏡成本較 SR4.2 光模塊低。從目前來看，400G SR8 光模塊是主流技術路線， 無論從成本還是供應鏈層面來看都更具有優勢;但不排除隨著技術的發展， 400G SR4.2 等波分復用技術的光模塊技術會逐步走向成熟，且需求量逐漸增多，最終在成本上接近400G SR8 光模塊并提供支持 800G 波分方案的可能性，另外，SR4.2透鏡分光會帶來額外信號損耗，以及OM4光纖在910nm波段未被定義有效帶寬，如果未來有采用波分的趨勢，那么OM5光纖將是最佳的選擇。

    那么采用多模光纖(OM4、OM5)，MPO / MTP16作為預端接主干光纜，將是當前應對400G，甚至800G性價比最優的方案。

    7

    UDF光配系列

    支持未來多種可能性的發展趨勢

    對于可支持200G/400G/800G速率的QSFP-DD封裝來說，其光學接口的類型比較復雜，根據協議QSFP-DD Hardware Rev 5.0，光學接口的類型多達7種，分別是MPO12、MPO16、MPO2x12、LC、CS、SN、MDC。其中，SN和MDC是Rev 5.0中新添加的連接器類型。對于200G、400G等傳輸速率來講，MDC、SN、CS等解決方案推出的目的也是將來的技術可能性之一。

    當前，數據中心行業仍然保持著高速增長，這也給數據中心各個板塊帶來了諸多的挑戰，長芯盛iCONEC®為整個布線行業提供全面的高密度解決方案，讓用戶在新技術發展的初期得到更多產品方案驗證，以便更好的協助用戶選擇適合業務場景的整體解決方案。
