重慶 萬州三峽文化藝術中心

    一期大劇院

    三峽文化藝術中心大劇院位于萬州區江南新區三峽移民紀念館旁邊的三峽文化藝術中心，是區級重點項目。項目總建筑面積35944.47㎡，分布在市民廣場右側，面朝長江，是一座以大劇場和音樂廳為主的大型藝術中心。

圖片來源于網絡

    三峽文化藝術中心分為兩期，一期為大劇院、二期為音樂廳、文化館、川劇團、曲藝團，總建筑面積約3.6萬平方米。大劇院項目總建筑面積約2.2萬平方米，高38.7米，包括一個1417座的大劇院、貴賓室、觀眾休息廳、化妝室、排練廳、辦公、設備機房等附屬設施。

    項目主要運用主流線品牌

    揚聲器線纜

C1108 揚聲器線纜

    型號：E3CVVJ 2x1.5

    導體：高純度(OFC)無氧銅絲

    導體截面積：1.5mm²

    標稱外徑：6.7mm

    標稱重量：65kg/km

    標稱導體直流電阻(20°C)：11.49Ω/km

    護套：PVC

    C1111 揚聲器線纜

    型號：E3CVVJ 4x2.5

    導體：高純度(OFC)無氧銅絲

    導體截面積：2.5mm²

    標稱外徑：11.2mm

    標稱重量：189kg/km

    標稱導體直流電阻(20°C)：6.9Ω/km

    護套：PVC

    C1112 揚聲器線纜

    型號：E3CVVJ 2x4.0

    導體：高純度(OFC)無氧銅絲

    導體截面積：4.0mm²

    標稱外徑：11.2mm

    標稱重量：158kg/km

    標稱導體直流電阻(20°C)：4.31Ω/km

    護套：PVC

    音頻安裝線纜

C1303 音頻線安裝線

    型號：ACVVJP4 2x16/0.12+1

    導體：絞合無氧銅絲 2x16/0.12mm

    標稱外徑：4.0mm

    截面積：0.18mm²

    標稱重量：22.7kg/km

    屏蔽：鋁箔屏蔽+絞合鍍錫無氧銅絲地線

    標稱導體直流電阻(20°C)：95.76Ω/km

    護套：PVC

    標稱電容：芯-芯 150pf/m

    標稱電容：芯-屏蔽 270pf/m

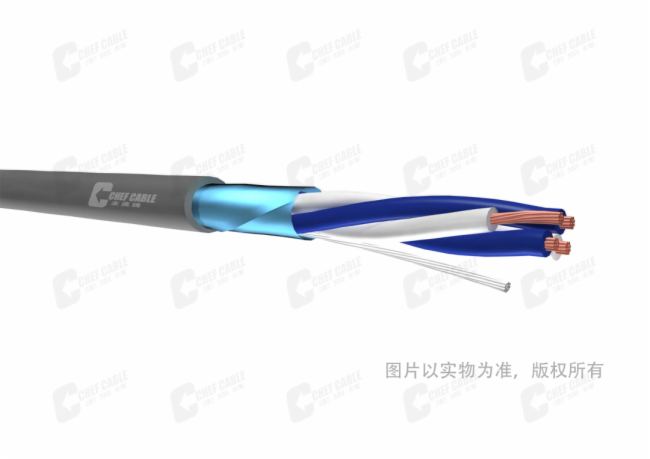

C1304 音頻線安裝線

    型號：ACVVJP4 4x16/0.12+1

    導體：絞合無氧銅絲 4x16/0.12mm

    標稱外徑：4.5mm

    線對*截面積：0.36mm²

    標稱重量：31.7kg/km

    屏蔽：鋁箔屏蔽+絞合鍍錫無氧銅絲地線

    標稱導體直流電阻(20°C)：47.88Ω/km

    護套：PVC

    標稱電容：芯-芯 140pf/m

    標稱電容：芯-屏蔽 270pf/m

    數字音頻線纜

C1602 數字音頻線纜

    型號：DCVLTP4 2x7/0.18+1

    導體：絞合無氧銅絲2×7/0.18mm

    標稱外徑：4.1mm

    截面積：0.18mm²

    標稱重量：17kg/km

    屏蔽：鋁箔屏蔽+絞合鍍錫無氧銅絲地線

    標稱導體直流電阻(20°C)：95.76Ω/km

    護套：PVC

    標稱電容：芯-芯 55pf/m

    標稱特性抗阻：110Ω

    RG6 HD數字視頻線纜

C1831 高清數字視頻線

    型號：DSC1VFCH7 75-5-1

    標稱外徑：6.9mm

    標稱重量：61kg/km

    屏蔽：鋁箔+鍍錫銅絲編織屏蔽

    最小彎曲半徑：70mm

    護套：阻燃PVC

    標稱特性阻抗：75Ω

    標稱電容：芯-屏蔽 53pf/m

    標稱衰減：

    18.54db/100m@750MHZ

    26.44db/100m@1500MHZ

    37.53db/100m@3000MHZ

    標稱回波損耗：

    (5-1000Mhz) ≥23dB

    (1001-3000Mhz) ≥16dB

    50Ω無線話筒饋線

C1832 50Ω無線話筒饋線

    型號：SC1VFCH7 50-5-1

    導體：單根銅絲1×1.8mm

    標稱外徑：7.5mm

    標稱重量：82kg/km

    屏蔽：鋁箔+95%鍍錫銅絲編織屏蔽

    最小彎曲半徑：80mm

    護套：PVC

    標稱特性阻抗：50Ω

    標稱電容：芯-屏蔽 84pf/m

    標稱衰減：

    14.1dB/100m@440MHz

    19.0dB/100m@750MHz

    麥克風線纜

C1203 麥克風線纜

    型號：RCEVJP 2x37/0.10

    導體：絞合無氧銅絲 2×37/0.10mm

    導體截面積：0.3mm²

    標稱外徑：6.0mm

    標稱重量：51.1kg/km

    標稱導體直流電阻(20°C)：57.46Ω/km

    護套：PVC彈性體

    標稱電容：芯-芯 150pf/m

    標稱電容：芯-屏蔽 250pf/m

    六類非屏蔽網線

C5601 六類非屏蔽網線

    型號：CAT6 UTP

    導體：實芯裸銅絲

    標稱外徑：6.3mm

    重量：4.6kg/100m

    護套：PVC

    標稱特性阻抗：100Ω

    導體規格 ：23AWG

    標稱帶寬：250MH

    符合阻燃標準：IEC60332-1

    滿足YD/T1019-2013標準和TIA/EIA568標準

    成豐連接深耕于音視頻領域近30年，是“主流線”品牌音視頻連接產品的設計、研發及生產基地。通過前期互動式技術交流，預見性的應用連接方案設計，以完成優質的音視頻系統為目標，致力于提供專業音視頻設備連接方案。目前成豐已配合眾多集成商、品牌商和工程商完成了眾多國家重要活動、廣電及劇場劇院等優質項目。
