隨著存儲技術的提高和播放軟件的完善，PC電腦中可以存貯、播放大量的各種格式的影像資料，但是一般PC電腦顯示器的尺寸偏小，觀看時達不到理想的視覺效果。不過，我們可以使用PC電腦主機或筆記本電腦作為播放機，利用液晶電視或大屏幕電視，隨時隨地觀看電腦中的影像資料。

    目前， PC電腦和筆記本電腦顯卡大都是配有TV OUT接口的，利用它便可以實現在電視上觀看電腦中的影像資料。TV OUT接口主要包括以下三種：

    一種是VGA接口，VGA接口是絕大多數顯卡都具備的接口類型，但這需要電視上具備VGA接口才能實現，而帶有此接口的電視相對還較少，同時多是一些價格較貴的產品，普及程度不高。

    另外一種則是復合視頻（RCA）接口，即AV接口。雖然AV接口實現了音頻和視頻的分離傳輸，避免了因?yàn)橐?視頻混合干擾而導致的圖像質量下降，但由于AV接口傳輸?shù)娜匀皇且环N亮度/色度（Y/C）混合的視頻信號，需要顯示設備對其進行亮/色分離和色度解碼才能成像，這種先混合再分離的過程必然會造成色彩信號的損失，色度信號和亮度信號也會有很大的相互干擾，從而影響最終輸出的圖像質量。

圖1：黃色為復合AV信號中的video端口，黑色為S端子接口	圖2自上而下所示：分別為9針、7針和4針S端子。



    最后一種則是目前應用最廣泛、輸出效果更好的S端子接口。S-Video端子又稱亮色分離端子，是一種專業視頻標準接口，只傳輸視頻信號，與音頻無關。S并不是Super，而是Separate，是分離的意思，將視頻信號的色度信號C 和亮度信號Y進行分離，分別以不同的通道進行傳輸，減少影像傳輸過程中的“分離”、“合成”的過程，減少轉化過程中的損失，同時降低信號之間的互擾，減輕視頻節目輸出時亮度和色度相互干擾的問題，以得到更佳的顯示效果。

    S-Video端子輸出接口支持設備的最大顯示分辨率為1024 x768。目前市場上常見的S端子有三種：4針、7針和9針。

    1、4針S-Video接口
    4針是常見的S-Video端子，目前的電視機、影碟機、投影儀配接的都是4針接口,較早一些的顯卡如MX440，F(xiàn)X5200等配置的也是4針的S-Video。S端子線為單根多芯結構，長度一般在3M之內，最長不能超過5M，否則有可能出現顯示畫面黑白或者是無信號輸出的狀況。

    實際上視頻信號的傳輸主要取決于傳輸線的質量，如果主觀能夠接受不易覺察的圖像質量下降并使用高品質信號線，信號的傳輸距離可以達到30米；如果使用兩根信號線傳輸(在S端子接口處匯合)的高品質75ohm同軸電纜(如RG59 or RG6)，傳輸距離甚至可以達到60-100米。

   2、7針S-Video接口
    標準的7針S-Video比較4針的多出了一路復合信號，可以單獨分離輸出RCA信號（復合信號），在顯卡上就可以省去一個黃色的VIDEO輸出接口。雖然多出的2針功能和定義各不相同，但一般都是把這兩針作為標準AV信號輸出，這樣就使得這個7針接口即能分離出一路4針標準S端子信號，又能分離出一路標準的AV信號。有的配備7針S端子的顯卡配備一個一轉二的轉接輸出裝置，可以分成S端子和AV輸出兩種模式。

    不過，7針的S-Video接口可以直接使用4針S端子線，不必另行購買連接線。另外，還有部分顯卡自帶的7針S-Video能夠提供色差輸出，其針腳的定義有別于上述標準，定義如下:


    3、9針接口
    9針的S端子接口針腳定義比較標準較多，一般為兩種:
    一種是為其中4針是標準S端子，2針是標準AV信號輸出，余下2針是音頻信號輸出。

    另一種是具備VinVout功能或是HDTV功能的S端子，具備色差輸出YPbPr或YCbCr，目前市場流行的ATI和Navidia顯卡都帶此種高清功能。此時的9針針腳定義分別為Y，r，b三種信號用6針和復合信號用2針。

S-Video視頻端子轉換接口與實戰演練

    在技術不斷的提高下出現了YCbCr輸出方式(色差輸出，視頻色差輸入接口其通常采用YPbPr和YCbCr兩種標識，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出，也稱分量視頻接口)，顯卡上YPbPr接口采用9針擴展S端子接口，然后通過色差輸出線將其獨立傳輸。從嚴格意義上來講，顯卡YPbPr接口可以看做是S端子的擴展。

    NV的顯卡從6xxx系列開始才在芯片內部集成了色差信號生成模塊，5系列以前的顯卡除了廠商特別添加芯片支持外，都不具備輸出色差信號的能力。

    ATI的顯卡從8系列以上基本支持色差信號輸出，具體型號可以查看顯卡的使用手冊，也可以到ATI的官方網站查詢。

    注意：因?yàn)?針和9針的S端子不是標準接口，具體的針腳定義請參考產品的使用手冊。雖然NVIDIA 6系列以上、ATI X系列以上的顯卡和S3 S18顯卡都使用9針S端子作色差輸出，但它們顯卡定義的輸出線序不同，因此互相不能通用，像N卡和A卡在銷售時都附帶了9針接口的色差轉換線。

    4、轉換接口
    1) S2S(一拖二)


    2)、S2RCA(S端子轉AV復合視頻信號)
    (1)、4針S-Video轉RCA



    (2)7針S-Video轉RCA及9針S-Video轉RCA
    因?yàn)?針和9針的S端子中已經包括一路復合視頻信號，只需要將6與7單獨引出，使用同軸電纜和RCA的蓮花接頭就可以了。

    3)7針S-Video轉4針S-Video
    因?yàn)?針是在4針的基礎上擴展出來的，所以與4針保持了向下兼容，7針的S端子接口，我們可以直接使用普通的4針接口連接線與普通的電視機或錄像機進行連接。

    4)9針S-Video轉4針S-Video
    9針的S-Video雖然有復合視頻信號出現，但必須有轉接口才能使用，不能直接使用普通的4針S-Video接口。

    接下來，讓我們實際實戰演練一下。

    第一、選擇合適的S-Video端子線
    在使用S端子之前，必須確認一下，自己電視機的S端子是幾針的。根據電子協會標準，S端子有七芯和四芯兩種型號，盡管七芯的S端子中其他三芯是空的，可是S端子型號的不同，也會影響我們的日常使用。如果電視機的S端子接線標準與筆記本S端子接口接線標準不同，則可能會影響S端子的使用，因此大家在使用S端子之前，必須檢查一下電視機和筆記本S端子的接線標準，是七芯還是四芯S端子線。使用前，我檢查了一下自己的S端子接口，電視機的是4芯S端子， DELL筆記本INSPIRON700m是7芯S端子接線標準。因此，根據上面提到的接口轉換方法（7針轉4針），我們?cè)谫徺IS端子線的時候，購買四芯的S端子線就可以了。（如下圖所示）


    第二、連接S端子線

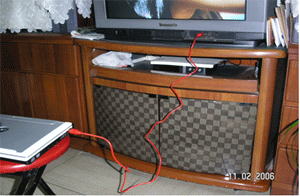

    將S端子線把電視機和筆記本電腦的S端子接口相連。打開電視機，然后打開筆記本電腦，進入系統。一部分電視機在平時沒有S端子信號時，無法找到S端子選項，這點不必?fù)?dān)心。電視機只要有S端子，筆記本與電視機連接后就可以自動出現S端子的選項。（如下圖所示，用 S端子線將TV和PC相連接。）


    第三、設置筆記本
    電腦系統啟動后，使用遙控器將電視切換到S端子畫面，同時在筆記本電腦上進行相應的設置。在系統桌面單擊鼠標右鍵，進入顯示器設置界面，如圖一所示。

圖一

    單擊“圖形屬性"選項，就可以出現如圖二所示的設置界面。點擊圖二中的“顯示設置”，選擇“多重顯示”后，我們就可以進入S端子與電視連接的相應設置界面了。根據自己的電視機，調整好相應的分辨率就可以看到筆記本電腦的圖像了。這樣，我們?cè)陔娨暀C(jī)上就可以看到筆記本電腦屏幕上的圖像了，如果筆記本上沒有了圖像，可以按Fn+F8來切換。

圖二

S-Video視頻端子相關專用名詞解釋

    經過上面的幾個過程，我們就可以利用電視機的S-Video端子欣賞PC電腦上的內容了。不過，S端子僅僅能夠傳輸畫面，無法傳輸聲音。我們可以利用音頻線，將PC電腦的聲音輸出到電視機；或者輸出至有源音箱，可以達到很好的效果。

    專用名詞解釋：
    色差輸出端口(YPbPr)：
    它將復合模擬信號中的亮度（Y）信號、和色度（C）信號里的藍色差b、紅色差r信號分開發送，使用三條線纜獨立傳輸，清晰度有更好的提高。YPbPr與S端子相比，要多傳輸Pb、Pr兩種信號，避免了兩路色差混合解碼并再次分離的過程，也保持了色度通道的最大帶寬，只需要經過反矩陣解碼電路就可以還原為RGB三原色信號，這就最大限度地縮短了視頻源到顯示器成像之間的視頻信號通道，避免了因繁瑣的傳輸過程所帶來的圖像失真，保障了色彩還原更準確。由于采用了三條線纜來獨立傳輸，并且每條線纜都采用了很好的屏蔽措施，保證了信號間互不產生干擾。

    色差輸出接口已成為高清電視和HDTV的顯卡的標志性接口，除了普通電視具有的AV和S端子接口外，高清電視一般增加了15針電腦VGA接口或數字電視分量Ypbpr接口，具有這兩個接口的HDTV電視可以連接電腦、PDVD和數字相機等數字設備，并可通過數字電視接收盒收看高畫質的數字電視節目。

本文作者：邱元曄/劉翎
工作單位：中央電視臺  衛星電視傳播中心
