博世會議系統是所有會議系統中最難控制的系統之一，其主要原因是協議本身就很復雜，并且每個系列產品的協議也存在差異，所以說控制好博世會議系統不是一件容易的事情。

    VITY于2007年初在南京公路局運輸管理處成功地實現了VITY中控系統與博世會議系統的完美結合。

    在這個項目中，使用的是博世的DCN-CCUB主機，總共有13只話筒，使用到LBB4187/00（OPEN INTERFACE）接口軟件，這款軟件是專門為第三方控制提供的（中控配置了CE366，無線彩色8.4寸觸摸屏和帶網絡處理模塊的插卡式主機）。配備了博世的攝像頭（輔助攝像）、視頻控制矩陣和控制鍵盤。主攝像頭用的是SONY BRC300，并且要求實現四個主席位置（圖一所示1、2、3和12號話筒）的攝像跟蹤；當全部話筒關閉時，由主攝像頭打出整個會場的全景，送到遠程視頻會議的對方會場。

    由于博世會議主機沒有安裝麥克風管理軟件，為了防止發言人忘記開啟/關閉麥克風，要求通過觸摸屏實現對麥克風的開/關控制，操作人員可以及時對會場發言情況進行協調處理。

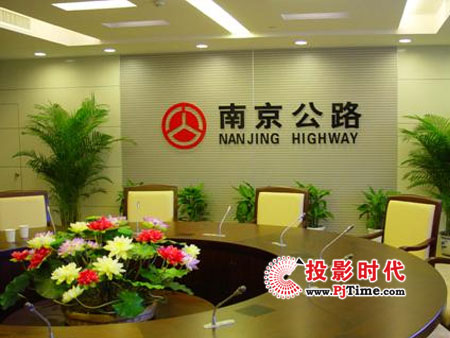

會場圖片

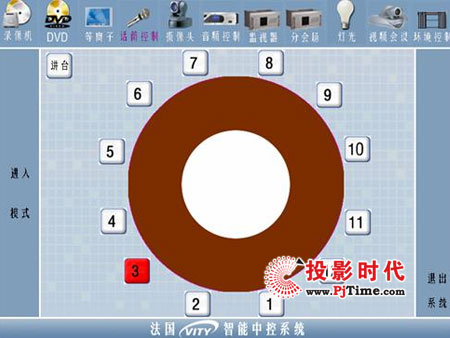

圖一控制界面

    下面簡單介紹一下LBB4187/00（OPEN INTERFACE）接口軟件。博世會議主機安裝了這個軟件后，控制串口每隔一段時間會向外發送一段通訊代碼，中控主機接收到代碼后馬上進行處理，并將處理結果送回到會議主機，會議主機接收到正確的返回碼后，再次發送一段不同的通訊碼，由中控處理后再次送回會議主機如此循環不止。這樣建立相互的通訊后，中控才能夠發送控制指令給會議主機并且接收到會議主機的反饋碼。如果通訊斷了，會議主機就不受控，中控也不能接收到會議主機的反饋，麥克風的開關，攝像跟蹤功能都不能實現了。

    從上面的介紹我們可以看出，建立通訊是控制的基礎，這就要求中控系統要有很快的處理速度，對會議主機做出正確快速的響應，對復雜數據進行靈活的處理。CE366是一款配置很高的屏幕，能快速處理通訊碼的同時，實現會議主機、矩陣、等離子拼接墻、攝像頭、燈光、DVD等設備進行控制。它的主要參數如下：

對角線8.4寸 800×600分辨率 400Mhz處理器 至少 64M 閃存 立體聲音頻 閃寸槽 WIFI 802.11g 外接鍵盤鼠標

    以上我們可以看出，這款屏的配置高，響應速度快，能很好的解決復雜的應用環境。據用戶反映，VITY控制系統對攝像跟蹤的控制反應速度要比其他中控要快，話筒按下后，攝像頭馬上就跟蹤到位，不像其他產品，存在幾秒鐘的延遲。外觀美觀大方，手感舒適，適合高檔的會議場所。

    這次用到的主機是插卡式主機，由于這個項目的RS232控制方式使用的比較多，其特有的能根據現場設備靈活選用控制端口的優勢在這個項目中得到充分的體現，充分利用端口的同時，大大增高了整個項目的性價比：

這個項目實現了下列功能： 實現對42寸Orion等離子2×3電視墻的控制 實現拼接主機拼接模式的調用 實現Sony攝像頭的控制 實現會議室三基色燈光亮度的調節 實現窗簾控制 實現升降臺的控制 實現Polycom遠程視頻會議控制 實現博世會議話筒的關閉/開啟 實現四個主席位置的攝像跟蹤 實現觸摸屏話筒狀態與話筒實際狀態一致  實現全部話筒關閉時會場全景的攝像 實現ClearOne XAP400的控制 實現AV矩陣RGB矩陣的控制 實現對DVD、硬盤錄像機的控制
