引言

    音頻功率放大器是一個技術已經相當成熟的領域，幾十年來，人們為之付出了不懈的努力，無論從線路技術還是元器件方面，乃至于思想認識上都取得了長足的進步�；仡櫼幌鹿β史糯笃鞯陌l展歷程，對我們廣大音響愛好者來說也許是一件饒有趣味的事情。

    音響技術的發展歷史可以分為電子管、晶體管、集成電路、場效應管四個階段。

    1906年美國人德福雷斯特發明了真空三極管，開創了人類電聲技術的先河。1927年貝爾實驗室發明了負反饋技術后，使音響技術的發展進入了一個嶄新的時代，比較有代表性的如"威廉遜"放大器，較成功地運用了負反饋技術，使放大器的失真度大大降低，至50年代電子管放大器的發展達到了一個高潮時期，各種電子管放大器層出不窮。由于電子管放大器音色甜美、圓潤，至今仍為發燒友所偏愛。

    60年代晶體管的出現，使廣大音響愛好者進入了一個更為廣闊的音響天地。晶體管放大器具有細膩動人的音色、較低的失真、較寬的頻響及動態范圍等特點。

    在60年代初，美國首先推出音響技術中的新成員--集成電路，到了70年代初，集成電路以其質優價廉、體積小、功能多等特點，逐步被音響界所認識。發展至今，厚膜音響集成電路、運算放大集成電路被廣泛用于音響電路。

    70年代的中期，日本生產出第一只場效應功率管。由于場效應功率管同時具有電子管純厚、甜美的音色，以及動態范圍達90dB、THD<0.01%（100kHz時）的特點，很快在音響界流行。現今的許多放大器中都采用了場效應管作為末級輸出。

    80年代,數字功放成為了新一代的寵兒.

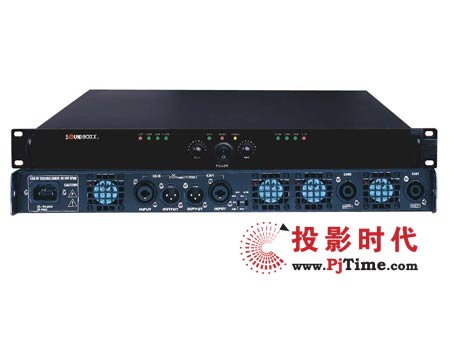

聲博士SOUNDBOXX SD系列數字功放

    引領擴聲的SOUNDBOXX SD系列數字功放

    隨著數字技術的飛速發展,數字音頻設備在擴聲領域中也漸漸擔當重任,寶業恒公司為了滿足現在市場的需要，推出了具有高性能的新一代數字功放,勢必將掀起專業功放小型化,技術性的革命。

    工程師們嘔心瀝血的設計、制作與測試，使得SOUNDBOXX數字功放完全可以在各種惡劣環境下穩定工作,為音響工程師和使用者提供了堅實的可靠保障。

    數字功放的先進技術與穩定的性能將成為功放小型化,高效率技術性革命的重要因素。

    SOUNDBOXX的SD系列數字功放基于30年來電源和轉換器領域的脈寬調制技術(PWM)從而確保了可靠性、小尺寸、低重量和高效率，具體表現如下：

● 功放輸出的有效率達到95%。電源電路設計為全球電源,可以穩定的工作在100V-240V電壓輸入狀態下，而無須任何人為調整,可廣泛應用在各種供電電壓或電源不穩定的地域.

● 信號模數轉換零誤差。利用調制技術將模擬音頻信號轉換為數字信號過程中,不會引起幅度誤差，信號無損失。

● 失真的自適應消除。采用閉環控制技術,能自適應消除功放在各個環節如:驅動、放大、濾波…等環節中引入的噪聲、失真。

● 采用三大保護技術：
    ① 采用過流保護技術。當功放輸出端出現短路，過低阻抗的情況并對功放安全造成威脅時，功放進入保護狀態,關閉輸出信號;當危害情況解除后,能自動檢測,并恢復正常工作。同時在負載保護方面SOUNDBOXX數字功放加入了容性負載保護，確保功放在接入任何負載情況下不出現損壞。
    ② 采用電流壓限技術。根據數字功放的高效率,以及音樂信號有效值功率低的特點，數字功放熱設計通常按1/3--1/6額定功率設計，因此當輸入正弦波測試信號功放額定功率輸出時，功放通常會出現過熱現象，這時電流壓限的作用是限制功放長時間處于額定正弦功率輸出，是一項避免功放發熱的保護措施,功放在正常工作情況下該項功能將不啟動。
    ③ 在發熱保護上還增設了溫度壓限功能。在功放處于非良好散熱條件下,功放的溫度會不斷升高，通常普通功放的溫度保護功能，當溫度達到一定時功放就停止工作，這樣一來就會出現斷音現象，給用戶帶來諸多不便，而SOUNDBOXX數字功放內設計有溫度壓限功能，能自動調節發熱與散熱的平衡，在溫度升高時輸出功率會相應減小，當溫度達到平衡時，音量將維持在一定值，不會進入停止工作狀態。杜絕出現斷音現象，

● SOUNDBOXX數字功放采用MOSE管做功率放大，動態范圍大效率高，瞬態響應好，可以安全穩定的工作在負載阻抗2歐-8歐之間。

● 在連接接口上SOUNDBOXX數字功放設置了信號引出口，在保證功放的信號質量的前提下，大大減少了信號分配成本。功放在本身信號連接上有立體聲。并連.橋接模式，提供了擴聲系統的連接靈活性。在連接口上最大的特點是該數字功放可擴展COBRANET接口實現了網絡音頻信號全數字處理傳輸和管理，是系統集中化、系統連接簡潔化充分體現了數字設備的優越性。

    由于SOUNDBOXX數字功放經過了全面的優化設計和實踐檢驗，由此間接帶來的成本節省也十分明顯：外殼體積重量的降低，使得材料費用，生產，倉貯，運輸等成本大為下降。

    可以預見，SOUNDBOXX數字功放將在功放市場掀起一次功放小型化技術先進性的革命浪潮。大功率專業功放的輕薄化配合成本的降低，將使普通消費者樂意而且有能力買到專業級的享受，使專業功放市場再續輝煌！

輸入輸出指標

輸出功率 : ( W ) 8 Ω 650 X 2
4 Ω 1300 X 2
2 Ω 1500 X 2
8 Ω (橋接)  2600
4 Ω (橋接)  2800

信噪比 105 dB(A-weighted典型值）
整機增益 30dB-33dB可選(SD系列數字功放提供三檔接增益選擇，以供不同負載使用，低阻抗接低增益，以防止出現異常保護。)
頻率響應 20Hz-20kHz (+1/-2dB )
阻尼系數 300@1kHz

有效頻率范圍內相位差：（典型值） 頻率 20 Hz 1 kHz 20 kHz
相位 （°） +7° -10° -145°

輸入共模抑制：（典型值） 頻率 100 Hz 1 kHz 20 kHz
CMRR (dB) 71 dB  66 dB 66 dB

通道隔離度：（典型值） 頻率 20 Hz 1 kHz 20 kHz
CTC (dB) 85 dB  80 dB 65 dB

總諧波失真：（典型值） 頻率 100Hz 1 kHz 10kHz
THD+N@10%Rated Power 0.05% 0.05% 0.05%

互調失真：（典型值) 功率 1 Watt
DIM100 (dB)  0.02%
SMPTE 60/7k (dB)  0.02%

電源指標
電流@220V AC 輸入電壓 100-240V
1/8額定功率 8 Ω 1.4 A
4 Ω 2.3 A
2 Ω 2.6 A

1/3額定功率 8 Ω 3 A
4 Ω 5.4 A
2 Ω 6 A

其它指標
散熱方式 強迫風冷（4個溫控變速風機）
輸入連接器 平衡XLR
輸出連接器 SPEAKON 連接器
控制 兩路音量控制器（前面板），增益選擇（后面板）
LED指示 電平指示、故障指示、過熱指示
體積 483 * 400 * 44 mm3 W*D*H
重量 9.8 kgs

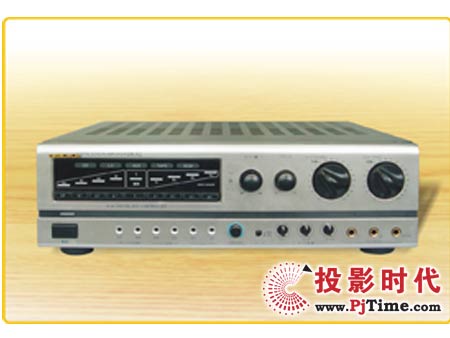

3BDIO 數字功放 DA-X2

3BDIO 數字功放 DA-X2

    3BDIO以突出的研發成果而聞名，在原有傳統功能之上，新增電腦評分、音場選擇、音量大小自動設定以及DSP－24Bit Reverb等功能。不論在卡拉OK俱樂部、KTV包廂（房）或家庭娛樂中心,3BDIO都有著與眾不同的表現。

    電腦評分：與同僚歌唱評比或自我測試，可以大大提高自己的歌唱水平，同時也活躍了娛樂場所的空間氣氛。

    音場選擇：3BDIO擁有自動音場選擇及網絡下載音效等功能，用戶可選擇運動場、教堂、劇院、爵士樂等音效模式，在同一場合感受不同的音樂效果。

    音量大小自動設定：數位式MUSIC、MIC與ECHO音量大小自動設定，讓使用者啟動時即達完美音效，使DJ不再煩惱，客戶歌唱也滿意。

    音、視頻可同時進行檢測：快速的影音檢知系統擁用同步信號拾音，可以防止交叉播放時所產生的片頭/片尾4秒等不必要的損失，使播放系統更完美。

    DSP－24Bit Reverb效果：可使歌手歌唱更加輕松優美，並改善快節奏的音樂在歌唱時的不同步，且高頻響應延伸度細致棉密失真極小，再配合BBE engine充分改善歌唱環境。

    DA-X2

  最大額定功率：200W×2 (RMS 180W×2)
·設有音樂影像自動檢知
·數碼變調器（±2.0,9級）
·數碼回聲，延時與重復控制
·擁有音樂與麥克風限定音量輸出控制系統
·具有獨特的超高電子分頻及調節功能(需遙控的控制)
·裝有駁接有源超重低輸出端口(需遙控的控制)
·具有超高、全音域、超低、K歌的四種選擇模式

(需遙控的控制)
·具有靜音功能(需遙控的控制)

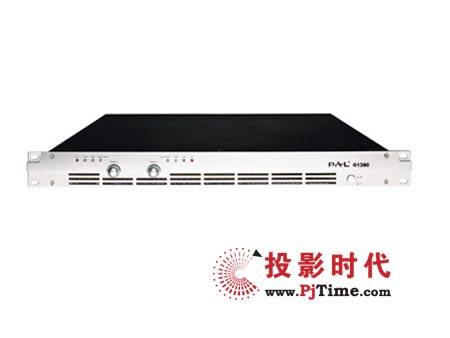

PAL波爾Q1300數字功放

    PAL Q1300 數字功放

    PAL數字功放系列是基于30年來電源和轉換器領域的脈寬調制技術上（PWM）。脈寬調制提供可靠性，小尺寸，低重量和高效率。

    與其它普通功放相比，PAL數字功放輸出給音響更大的功率和更高的效率，更好的散熱性能。很大程度上降低了尺寸、重量和功率消耗。功率輸出有效率達95%.

    PAL數字功放最大特色之一是效率幾乎獨立于輸出電平，PAL數字功放使用很高的頻率轉換來獲取聲音的高性能。

    水晶般清澈的高音，緊湊有力的良好的低音，最精確的聲音信號再造，專利設計保證高性能的參數如失真、頻響、轉換率、電源帶寬和阻尼系數。

    PAL數字功放適用于各種場合：如劇院、演播廳、教堂、影院等。

技術參數:

• 類型:專業配備的數字功放
• 電源要求:AC200V-265V，50/60Hz
• 功率系數:從200W到最大功率大于0.95
• 工作溫度: 0℃-45℃
• 重量: 10Kg
• 外部尺寸:標準架 19”，1 units（H），455mm（D）
• 消耗: 900VA

聲音部分:

• 帶寬（1W，8Ω）: 5Hz 30KHz
• 阻尼系數（8Ω） : 100Hz=500 10KHz=100
• 轉換數率（8Ω） : 40V/ （輸入過濾旁路）
• 信噪比 : >105dB/A（20Hz到20KHz）
• 失真 : THD:Max<0.5%form 0.1W 最大功率（typically<0.1%）
• 互調 SMPTE : Max<0.5%from 0.1W 最大功率（typically<0.1%）
• 互調 DIM100 : Max<0.02%from 0.1W 最大功率（typically<0.1%）
• 輸入 :平衡接地，卡儂母插頭6.3mm
• 阻抗:每腳10K歐姆，平衡接地。
• 增益 : 32dB（32，30，28，26，24，22，20，18，14，4-∞ ，控制鈕選擇）
• 輸出: Neutrik 四孔 speakon 連接頭[pins 1+1-（2+/2- 橋接）]

輸出規格:
• 額定功率(1kHz,0.5%THD):8Ω 2x 800W
• 額定功率(1kHz,0.5%THD):4Ω 2x 1400W
• 額定功率(1kHz,0.5%THD):2Ω 2x 2300W

哈曼DA數字功放DA-1000

哈曼 DA數字功放 DA-1000

    哈曼DA數字功放 DA-1000 具有令人驚奇的大幅減低熱輸出和重量、體積，同時還具有高功率輸出性能，采用延時電路實現開、關機時的軟啟動特性，獨有的系統保護電路，全面、安全、可靠、準確，如短路保護、過載保護、直流保護、軟啟動、過熱保護等，專利限幅設計，真正保護您的音箱，給您最好的不失真音色，極低內耗靜態空載工作電流低、大大提升功放工作效率。并且其異常安靜、零噪音、極佳的高頻濾波使機功放具有極高的信噪比，使其在各種領域中不受限制應用，諸如在音樂會巡回演出、歌劇院、教室、電影院、游樂園、廣播電視和工業領域等。

產品型號：DA-1000
所屬類型：哈曼/功放/DA數字功放系列
最大輸出功率8Ω：1100W×2
最大輸出功率4Ω：1800W×2
最大輸出功率2Ω：3400W×2
輸入阻抗：20KΩ-10KΩ
頻響：10Hz-40KHz
諧波失真：≤0.1%
信噪比：≥105dB
失真率：≤0.2%
轉換速率（8Ω）：50V/μS
阻尼系數：＞600
直流保護：有
溫度保護：有
輸入靈敏度：1.1V
凈量：10Kg
凈尺寸：46×500×480mm
