——立體聲輸出、編組輔助輸出和矩陣輸出部分介紹

    立體聲母線（主控H部分）和磁帶輸出

    輸入通道看完了。我們看看立體聲母線，它連接主輸出接口。當我們正確的設置了輸入通道的電平，打開輸入通道第13）號ST開關,推起通道推子。最后我們把下圖的立體聲母線的推子推起來，就能聽到主音箱的聲音了！

    立體聲母線所有調音臺上都有，否則他就不能成為MIXER了。它的信號往往發送給主擴音音響系統。或者是最終混音的結果給DAT或者磁帶錄音機。

調音臺只有一條立體聲母線

    1）調音臺只有一條立體聲母線，但是它有兩對立體聲輸出端口。分別由3）和5）兩個衰減器控制。當這個開關彈起時ST1與ST2都是獨立控制音量。這個開關按下時，ST2的信號取自ST1的衰減器之后，受ST1推子控制，但仍受旋鈕3）控制。

    2）MONO開關，把立體聲混合成單聲道從輸出端口ST2輸出。

    3）立體聲輸出端口2的衰減控制旋鈕。它與下面的5）只有形式不同。

    4）AFL(After-FaderListen)衰減后監聽。和輸入通道的PFL相同，都是把信號發送給監聽母線，但它是監聽經過立體聲母線主衰減器5)后的聲音。PFL和AFL開關是調音臺操作者最重要的工具之一。

    5）立體聲母線主推子！直接作用于立體聲輸出端口ST1

    從下圖我們可以看到立體聲母線輸出的情況，注意RECOUT磁帶輸出。磁帶輸出可以方便地把立體聲母線的信號發送給磁帶錄音機，把我們縮混得最終成果記錄下來。

立體聲母線輸出

一、輔助和編組母線輸出控制（主控G部分）

    上面已經提過，立體聲母線連接調音臺的主輸出。主輸出的信號是給觀眾聽的，也是錄音縮混的最終結果。

    編組母線的信號取自輸入通道推子后的信號，也就是說它和輸入通道給立體聲母線的信號電平是一樣的。編組，顧名思義，我們可以把多個服務于相同音源的輸入通道編為一個小組，通常用于鼓組或者合唱聲部的拾音。調音臺用于多軌錄音時，編組輸出可以非常方便地把相應通道的信號發送給多軌錄音機。

    輔助母線的信號可以取自輸入通道推子前或者推子后，但是它還可以設置發送電平。推子前輔助通常用作舞臺返送，推子后輔助通常用作發送效果。當然推子前輔助也可用于多軌錄音，但是應用起來沒有編組方便。

    我們現在看看編組和輔助的輸出控制

    下圖是主控G部分，其中M1-M4是編組輸出控制，M5-M10是輔助輸出控制。

編組和輔助的輸出控制

    1)和2)是輔助或者編組母線的均衡旋鈕和開關，現場擴音的時候可以幫助減少反饋。

    3)編組聲像，當4）按下的時候控制編組發送到立體聲母線的聲像

    4）編組母線的聲音可以發送給立體聲母線。TOST。這個就是編組發送給立體聲母線的開關！有的時候我們需要先將通道信號發送到編組母線，然后由編組母線再發送給立體聲母線，實現編組控制。常用于鼓組的擴音。

    5）AFL(After-FaderListen)衰減后監聽。和輸入通道的PFL相同，都是把信號發送給監聽母線，

    但是在衰減后。對于編組和輔助母線，能夠直接監聽他們太有用了！比如直接監聽作為演員返送的輔助母線，我們不必站在舞臺上就可以知道返送的各樂器聲部的比例！

    6）編組或者輔助總線的主推子。小型調音臺上，這些都變成了旋鈕！

下面是輔助和編組母線輸出控制部分框圖

輔助和編組母線輸出控制部分框圖

    二、矩陣輸出（主控D部分）

    矩陣輸出是一種非常靈活的輸出母線，它可以混合編組、輔助甚至立體聲母線的信號。通常用來做為舞臺返送。或者部分區域的補聲音響。GA32/12調音臺的有兩路矩陣輸出

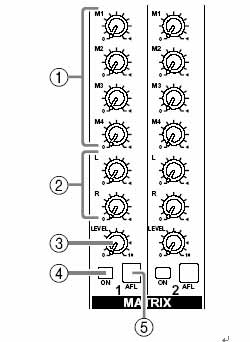

矩陣輸出

    1）混合來自M1-M4母線的信號

    2）混合來自立體聲母線的信號

    3）矩陣輸出的發送旋鈕

    4）矩陣輸出的發送開關

    5）矩陣輸出的AFL監聽開關

矩陣輸出框圖

    上圖：矩陣輸出框圖

    以上調音臺最主要的幾個部分已經看完了：通道輸入，立體聲輸出、編組

和輔助輸出。下面我們將繼續了解輔助返回、控制室監聽、演員對講功能以及

表頭，磁帶返回
