4.1各單元模塊的描述

    地址譯碼單元

    計算機與I/O設備間的正確通信是通過對I/O空間的尋址操作來完成的。每個I/O端口都分配了一個地址。在該方案中，將端口的地址設定為0280H，采用完全譯碼的方式。同時為了避免DMA操作控制總線，設計時讓aen亦參與譯碼，并由時鐘信號進行觸發控制。譯碼成功后，產生一使能信號enable(高電平有效)，同時將io_cs信號拉低。

    數據暫存單元

    enable信號無效時，數據暫存單元為高阻狀態。該信號和寫信號iow(低電平有效)都變?yōu)橛行Ш螅�在接下來的一個時鐘的下降沿(確保采樣時數據有效)，將總線上的數據讀入數據暫存單元，并產生一允許信號permit，允許系統進行格式轉換。

    狀態控制單元

    這是系統的控制部分。系統狀態的控制是由系統的控制信號simbol、sign在時鐘信號的驅動下實現的。系統每完成一次8位數據的輸出，在同一時鐘的下降沿，狀態發生改變，產生另外一控制信號varb(低電平有效)。復位后，系統又回到初始狀態。狀態變化過程如下：

如圖所示

    轉換輸出單元

    轉換輸出單元是系統的核心，它包括三個部分：數據格式的轉換、數據使能信號DEN的輸出、數據時鐘信號DCLK的輸出。數據的轉換輸出是由系統當前所處的狀態決定的。permit信號有效后，在時鐘的上升沿，轉換輸出單元檢測系統狀態：狀態為first時，輸出高8位;狀態為second時，輸出低8位;狀態為third時，系統復位，從而完成一次轉換，開始下一轉換周期。在轉換過程中，系統同時完成對信號simbol、sign(低電平有效)的控制。

  輸出數據使能信號DEN是根據MPEG-2標準碼流格式產生的，用于數據信號的同步。在MPEG-2標準中，碼流是以包的形式傳送的。每一個數據包都有一個統一的包標識符PID，它的十六進制形式為47H。從包中的第一個字節(47H)開始，DEN變?yōu)橛行?高電平)，并保持到第188字節。在接下來的16個字節時間里，DEN保持低電平。

    輸出數據時鐘信號DCLK用作解復用單元的采樣時鐘，它是由控制信號sign、permit以及系統當前所處的狀態控制產生的。為了保證采樣時數據保持有效，DCLK的輸出比相應的輸出數據要延遲半個機器周期。

    復位控制單元

    轉換結束后，需要對系統復位，保證下一轉換的順利進行。復位信號的產生取決于三個控制量：系統當前狀態為third、控制信號varb為低電平、控制信號simbol為高電平。復位后，輸出端為高阻狀態，其他信號均為無效值。系統回到初始狀態。

    4.2系統的門級描述

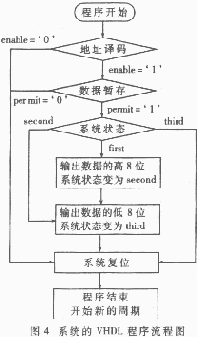

    整個系統的VHDL描述流程如圖4所示。

圖4

    總之，機頂盒信源發生方案是機頂盒調試過程中的一個重要課題。本文提出的解決方案具有簡單、實用、易實現的特點，經實踐證明是可行的。同時在硬件實現時采用了VHDL的設計方法，也給整個方案提供了很大的靈活性。如果采用傳統的方法來實現該方案，則首先要選擇通用的邏輯器件，然后進行電路設計，完成各獨立功能模塊，再將各功能模塊連接起來，完成整個電路的硬件設計，最后才能進行仿真和調試，直至整個系統的完成。這樣一個過程往往需要比較長的時間，而且費時費力，特別是對一項大的工程。而采用VHDL這類高層設計技術，設計人員只需專心于設計方案和構思上，描述、編譯成功后，經過系統綜合，便可直接進行軟件仿真和調試。整個系統的完成周期大大縮短，而且VHDL與工藝無關，它不限定模擬工具和設計方法，從而給設計師一個自由選擇的余地。

    隨著電子工藝的日趨提高與完善，ISP(系統內可編程)功能為PLD提供了更高的靈活性，使PLD能夠向高密度、大規模的方向發展以滿足復雜系統的要求，從而使可編程ASIC的設計逐步向高層設計轉移。作為一種重要的高層設計技術，VHDL亦成為當代電子設計師們設計數字硬件時必須掌握的一種方法。
