在音頻領域，高端消費電子產品、專業音響對音頻放大器、立體聲驅動的性能要求越來越高，低失真率、低噪聲、快速反應、廣闊的操作電壓及高輸出功率等成為關鍵的性能指標。美國國家半導體(NS)針對高品質音頻需求，最新推出由兩款音頻旗艦產品LM4562和LM4702組成的音頻解決方案。

    “在20-10KHz范圍內，高性能音頻運算放大器LM4562幾乎沒有失真，對于需要10-12個音頻放大器的系統而言，即使很多級連在一起，最后性能依然可以滿足高端音頻需要。”NS全球音頻產品市場總監GaryAdrig解釋說：“而高集成度立體聲驅動器LM4702供電電壓高達200V,兩款產品可以搭建起一個高性能和強大驅動能力的音頻解決方案。”

    “對于音頻產品，并非集成度越高越好。由于專業音響都很昂貴，單個器件出現問題不應該影響整個產品。另外，這樣具有高度靈活性，工程師可以根據自己的想法和需要設計產品。”Adrig如此闡釋這種分立器件解決方案的必要性。

    高保真音頻解決方案

    LM4562芯片具有極低失真率、低噪聲、高速、廣闊的操作電壓范圍以及高輸出功率等優點，其總諧波失真及噪聲只有0.00003%，適用于專業級及高端的音頻系統，如音像系統接收器、前置放大器和混頻器以及各種不同的34V醫療成像系統及工業設備。

    采用獨特設計的LM4562具有8引腳的SOIC、DIP及金屬容器等三種封裝，不但內置高速的6MHz單位增益帶寬運算放大器，還另外加設了一個專有的立體聲音頻功率放大器，后者更是整套音頻系統的關鍵電路，其具備了信號調節功能，確保音頻系統可以發揮卓越的音響效果。

    LM4562芯片可以在±2.5V至17V之間的廣闊供電電壓范圍內保持單位增益穩定，輸出電流高達45mA。該款芯片在上述的供電電壓范圍內操作時，其輸入電路的共模抑制比(CMRR)及電源抑制比(PSRR)都高達108dB以上，而輸入偏置電流則低至10nA(典型值)。在輸出級的全力支持下，LM4562運算放大器的音頻功能可以得到充分的發揮。這個輸出級若驅動2kΩ的負載，輸出擺幅不會超過供電電壓的1V；若驅動600Ω的負載，輸出擺幅則不會超過供電電壓的1.5V。

    若輸入噪聲為217Hz，這款運算放大器的輸入噪聲密度低至只有2.7nV/sqrtHz，中頻的噪聲轉角(noisecorner)達60Hz，而輸出功率甚至可驅動高達600Ω的負載。LM4562芯片的壓擺率達20V/μs，而增益帶寬更高達56MHz，因此可以驅動較難應付的高負載。Adrig稱，即使驅動高達100pF的電感負載，也可充分發揮其性能，不會有噪聲的問題出現。

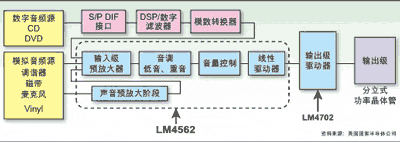

LM4562的總諧波失真及噪聲只有0.00003%，適用于專業級及高端的音頻系統

    LM4702是適用于高達200V供電電壓的單芯片輸出級驅動器，按照不同的操作電壓、性能及相關保證分為三個級別，全部都設有靜音功能，既適用于高端消費市場的音響系統，也符合專業級音響設備的嚴格要求。

    其中，LM4702C芯片專供廣大的電子消費產品市場，其中包括立體聲音響系統及音像設備接收器；LM4702B芯片的額定電壓高達±20V至100V，而且技術要求更為嚴格，最適用于高端音響系統、吉他放大器、專業級音頻放大器以及高度原音的無源揚聲器；采用鍍金TO-3封裝的LM4702A芯片則適用于超高端消費市場的音響系統及專業級音響設備，在±20V至100V的電壓范圍內及指定的溫度范圍內完全符合有關的性能要求。

    與千片單價4.5美元的LM4702C、百片單價24.95美元的LM4702B相比，25顆單價150美元的LM4702C屬于奢侈品，Adrig承認希望賣得最多的并不是LM4702A：“LM4702A封裝中加入了黃金，除了實現理想音效外，希望可以提升產品價值，這個產品主要針對音樂發燒友。”他還指出，高端音響產品要求傳統的工作方式，工作場景也具有多樣性，因而音頻放大器的封裝一般采用金屬或DIP封裝，經驗表明，金屬封裝對于專業音響更理想。
