SUNTRON會議系統：ACS2009MA
ACS2009MA是在ACS2008MA基礎上，進一步改進功能，以滿用戶多元化定制之需。支持智能視像跟蹤、討論，內置4*2視頻矩陣，可同時功能更強。
會議系統功能特點：
1.尤其適用于與遠程視頻會議系統無縫對接配合使用。
2.內置軟件，視像會議系統從調試到使用完全脫離電腦，節省用戶投資并大大提高效率。
3.會議系統主控機內置視像中央處理器和4X2視頻切換矩陣（面板具全方位攝像機云臺控制鍵），可接入和控制4路高速攝像機，當接入2個或以上的攝像機時，其中1路為視像跟蹤輸出（對準發言者），另1路為會場場景輸出，系統資源充分利用；
4.與中控系統配合使用，可由中控系統開關任一麥克風；
5.會議系統主控機具全中文液晶顯示屏，快速引導設定會議系統模式、麥克風ID地址、預置位等，并全面顯示當前狀態.。
6.業界創新之智能遙控器任何時候均可全方位控制接入主控機的高速攝像機，完全替代云臺控制器，尤其是可用于快速設定麥克風ID地址（列席單元可隨意增減），快速調整和保存麥克風-攝像機聯動預置位，且在預設位偏離發言者時，可迅速調整。操控方便、快捷，前所未有；
7.智能、實用、人性化、先進的麥克風-攝像機聯動跟蹤功能：
A、當麥克風被開啟發言時攝像機始終跟蹤最后發言者，當關閉最后開啟的麥克風時攝像機跟蹤上一開啟麥克風發言者，當關閉全部麥克風時，攝像機自動調整為場景攝像；
B、當攝像機偏離發言者時,可通過智能遙控器快速調整攝像機；
C、在不需要視像跟蹤的場合，可遙控一鍵鎖定攝像機，此時打開任一麥克風，攝像機均不再聯動跟蹤，但仍受搖控器的控制；當需要視像跟蹤功能時又可搖控一鍵恢復此功能。
8.多種主會議模式可選：自由模式(FREE)、輪替模式（FIFO）、限制模式(LIMIT)；子會議模式可選：主席專有、主席提示音、自動關機；
9.與同品牌之參量均衡移頻抑嘯器配合使用，列席機（話筒）的合音距離可達450-500mm而不會引起嘯叫
同類傳統的視像跟蹤會議系統產品的缺點：
1、會議系統系統調試時必須依賴安裝了廠家專用控制軟件的控制電腦，會議系統調試完成后雖然可脫離電腦使用，但再調整報像機時或系統擴展時必須再次開啟上述專用電腦；
2、會議系統主控機內置4X1視頻切換矩陣，雖可接入多路高速攝像機，但只能輸出跟蹤信號，無法同時輸出會場場景信號；
3、因控制電腦通常安裝在控制室，而攝像機卻安裝在會議現場，故系統在調整和保存麥克風與攝像機聯動預置位時，調試人員通常要兩邊跑或需要兩人合作才能完成調試（即使控制室裝有監視器，也不直觀），調試復雜、耗時；
4、系統在使用中，當實際發言者偏離預置位時（比如椅子挪位了或人員坐偏了），操作者只能跑到控制室，啟動專用控制電腦并運行廠家專用軟件才能調整攝像機，操作繁瑣、影響會議氣氛；
5、當關閉最后打開的麥克風時，甚至關閉了全部麥克風，如果沒有新的麥克風被打開，攝像機仍指向最后打開的麥克風對應的預置位，違反人性化原則；
6、無法解除視像跟蹤聯動，讓攝像機指向任意目標；
7、麥克風為固定IP，出廠時即綁定，當麥克風出現故障或因需增加麥克風時，新的麥克風的IP必須不能與原有的重復；
8、當接入多于兩臺攝像機時，系統也只輸出一路攝像跟蹤信號，無法同時輸出現場環境監控信號，造成資源浪費。（若要同時輸出現場環境監控信號，必須再配一臺攝像機）
9、主席優先功能缺點：按下優先鍵時，關閉全部代表機，之后若想再發言的只能再按鍵打開，不能恢復代表機之前的開啟狀態。（無記憶功能）
10、麥克風的拾音距離短，若要提高拾音距離，必須調高系統音量，這時候往往容易引起嘯叫。
二、會議系統組成及其功能特點、技術指標
1．會議系統主控機ACS2009MA
功能特點和技術指標：
◆ 內置軟件完全脫離電腦使用，會議系統調試時也不必電腦；
◆ 與中控系統配合使用，可由中控系統開關任一麥克風；
◆ 全新數字化設計，符合國家標準，ISO質量體系標準；
◆ 為所有列席機供應電源，具有多個與其它周邊設備連接的接口；
◆ 每臺會議系統主控機可聯接60套列席單元，附加擴展主機可聯接200套以上的列席單元；
◆ 支持多種會議模式：自由模式、輪替模式、限制發言模式。
主會議模式(選其一)：
自由模式(FREE)：全部代表機可自由開啟發言并于發言后按鍵關閉或由主席優先功能關閉；
輪替模式（FIFO）：可設定同時開啟的代表機數1至20只，當有新的代表機被開啟時，最早開啟的代表機
自動關閉，依此類推；（主席機不受限制）
限制模式(LIMIT)：可設定同時開啟的代表機數1至20只，除非有麥克風被關閉退出，否則無法開啟新的麥克風加入發言。（主席機不受限制）
每種主會議模式下可選以下子會議模式（可多選）：
主席專有：若選擇此功能（可不選），當主席機開啟時，所有代表機不能再被開啟，若之前有代表機被開啟，也會被關閉且不能再被開啟。
主席提示音：若選擇此功能（可不選），會在主席機被開啟時發出“叮”的一聲提示音。
自動關機：若選擇此功能（可不選），當發言者停止發言30秒，麥克風會自動關閉。（適用全部麥克風）
◆ 內置視像中央處理器和4X1視頻切換矩陣，可接入和控制4路高速攝像機；
◆ 支持麥克風與攝像機的智能聯動跟蹤功能；
◆ 全中文液晶顯示屏，快速引導設定會議模式、麥克風ID地址、預置位等，并全面顯示當前狀態。
◆ 射頻遙控信號接收天線，接收距離可達50米（空曠環境）；
◆ 內有反饋抑制電路，設有高、中、低音數碼調節電路，獨立調整系統音質；
◆ 具有平衡線路輸出接口,左右線路輸出接口及不平衡輸出接口以適應各種設備連接方式；
◆ 內置電話藕合器，可通過電話遠程參加會議；
◆ 外觀輕巧，可安裝于19英寸標準機柜中；
◆ 220V~交流供電；
◆ 功率:115W；
2．列席單元（主席機和代表機）：可選以下系列
|
ACS1018C/D-B
主席機和代表機 |
ACS1019C/D-B
主席機和代表機 |
ACS1015C/D-B
嵌入式主席機和代表機 |
 |
 |
 |
◆ 麥克風ID地址現場隨意設定，隨時增減列席單元，瞬間完成系統擴展；
◆ 智能攝像機聯動跟蹤功能：（祥見上“系統功能特點”）
◆ 當設定為限制模式時，話筒的開啟受限，當設定為“FREE”時，話筒可隨時開啟；
◆ 可通過主控機設定自動關機功能，當發言者停止發言30秒，麥克風會自動關閉；
◆ 與中控系統配合使用，可由中控系統開關任一麥克風；
◆ 當主席按下優先鍵時，代表話筒將全部被關閉，之后需重新按鍵才能打開；
◆ 拾音距離可達450-500mm而不會引起嘯叫（與同品牌之參量均衡移頻抑嘯器配合使用就時）。
代表機技術指標：
◆ 全新數字化設計，符合國家標準，ISO質量體系標準；
◆ 進口咪芯,可插撥咪桿，話筒具有長短桿兩種型號供選擇；
◆ 配有可更換式防風罩；
◆ 單元由主控機供電，輸入為18V安全電壓；
◆ 8PIN專用“T”型手拉手聯接線；
◆ 具有發言按鍵及指示燈，咪桿有環形紅色光環可顯示發言狀態；
◆ 頻率響應：100Hz–13KHz；
◆ 靈敏度：－44dB±4dB(參考發言距離20－120cm)。
◆ 拾音距離:可達450-500mm而不會引起嘯叫（與同品牌之參量均衡移頻抑嘯器配合使用）
主席機：較代表機增加以下功能：
主席機具主席優先功能鍵：主席按住主席機上的紅色按鍵,可暫時關閉全部代表機并強插話，松開紅色鍵則恢復之前狀態；
◆ 可通過主控機設定主席專有子模式：當主席機開啟時，所有代表機不能再被開啟，若之前有代表機被開啟，也會被關閉且不能再被開啟。
◆ 可通過主控機設定主席提示音，當主席機被開啟時發出“叮”的一聲提示音；
◆ 主席機任何時候都可隨時開啟，并只能通過按鍵關閉（其他主席機也不能關閉它）；
◆ 主席機數量不受限制，每個系統可設多臺主席機，并可置于回路中的任何位置；
3．高速攝像機：
（一）、球型高速預置攝攝機
|
安裝方式 |
吸頂 |
嵌入式吸頂 |
墻掛式 |
|
型號 |
CAM-300PA |
CAM-300PA-QX |
CAM-300PA-W |
|
轉角范圍 |
水平轉動范圍:360°無限制；垂直旋轉范圍0°～90° 帶自動翻轉 | ||
|
旋轉速度 |
水平旋轉速度:0.5°～400°/秒；垂直旋轉速度 0.3°～240°/s | ||
|
外觀 |
 |
 |
 |
特點：
通過ACS102RF智能遙控器或SUNTRON視像跟蹤型會議系統主控機面板實現全方位控制，包括保存與麥克風聯動預置位，并可通過ACS102RF智能遙控器一鍵解除或恢復麥克風與攝像機的聯動跟蹤功能；
內置SONY 1/4” Super HAD CCD攝像頭，480TV線，光學18倍、數字12倍變焦，內置數字解碼器，64個預置位；
精密傳動裝置，機械設計結構緊湊精巧；定位精度和可靠性高；運轉靈活、速度快，啟動和停止平穩，控制方便；
具有多點目標預置、記憶、自動巡航等功能，既可任意定位、又可全方位自動巡航，實現真正全方位無盲點監控；能自動適應環境的亮度、自動調節目標的遠近距離及圖像的大小，可長期穩定運行，無須維護。
技術指標：
水平分辨率：480線
信噪比：＞50dB
預置點數目：64
定位精度：0.05度
水平轉動范圍：360°無限制
水平旋轉速度：0.5°～400°/秒
垂直旋轉范圍：0°～90° 帶自動翻轉
垂直旋轉速度：0.3°～240°/s
變焦：光學18倍、數字12倍
最低照度：1.0LUX
背光補償：開/關
控制方式：RS485總線控制
通信波特率：1200 bps、2400bps、4800bps、9600bps
自動巡航：64個巡航預設點
電源/功率：DC12V/15W
環境溫度：-10℃～+60℃
（二）、視頻會議型高速預置攝攝機
|
安裝方式 |
座式 |
倒裝/吸頂式 |
座式 |
墻掛式 |
|
型號 |
CAM-300PB |
CAM-300PB-Q |
CAM-360 |
CAM-360-Q |
|
轉角范圍 |
水平356°
垂直-30～90° |
水平356°
垂直-30～90° |
水平360°
垂直-30～90° |
水平360°
垂直-30～90° |
|
旋轉速度 |
水平（0.5°-70°/秒）,垂直（0.5°-50°/秒） | |||
|
外觀 |
 |
 |
|
|
通過ACS102RF智能遙控器或SUNTRON視像跟蹤型會議系統主控機面板實現全方位控制，包括保存與麥克風聯動預置位，并可通過ACS102RF智能遙控器一鍵解除或恢復麥克風與攝像機的聯動跟蹤功能；
內置SONY 1/4” Super HAD CCD攝像頭、480TV線，內置數字解碼器，64個功能預置點，兼容多種控制協議、波特率可調，采用標準的RS485/422、RS232控制方式；
外形美觀、造型別致、結構緊湊；運行平穩、無噪聲；定位精確、停止時無偏差抖動，可靠性高。可長期穩定運行，使用方便，無須維護；
具有多點目標預置、記憶、自動巡航、區域掃描、輔助開關控制、紅外遙控等功能。接線簡單、控制方便、功能齊全、兼容性強；
技術指標：
視頻制式：PAL/NTSC
成像元件：1/4英寸 SONY Super HAD CCD
有效像素(H×V)：752(H)X582(V)
水平分辨率：480線
視頻輸出幅度：1.0±0.2Vp-p,75Ω復合視頻信號
信噪比(S/N)：≥50dB
最低照度：0.1 Lux-1.0Lux
同步方式：內同步
背光補償：關/開 自動背光補償
鏡頭：F1.4 f=4.1～73.8mm,廣角48°/遠角2.7°
變焦倍數：總變焦36X（光學變焦18X；數碼變焦2X ）
旋轉速度：水平（0.5°-70°/秒）,垂直（0.5°-50°/秒）
轉角范圍：見上表
預置點：64個
視頻輸出接口：RCA接口
控制接口：RS485/422、RS232
通信波特率：1200/2400/4800/9600/19200 bps
地址范圍：0～255
工作環境溫度：0℃～+50℃
存儲環境溫度：-20℃～+70℃
環境濕度：0～95%（無冷凝）
電源：12VDC
耗電量：<10W
尺寸(長X寬X高)：156×137×140 mm
電機：進口電機
控制協議：PELCO-D，PELCO-P
遙控器：垂直控制距離10米左右(當配合視像跟蹤型會議系統主控機使用時，由以下ACS102RF代替)
4．智能遙控器ACS102RF
攝像機最高級別控制,任何時候均可全方位控制四臺攝像機，完全代替云臺控制器，掌握會場主動權。
4個攝像機選擇鍵，6個攝像機控制鍵（左、右、上、下、遠、近），1個預置位保存鍵，1個麥克風與攝像機聯動跟蹤功能開關鍵（可一鍵鎖定攝像機不聯動或一鍵恢復聯動跟蹤功能）；
快速設定麥克風ID地址，調整和保存聯動預置位，當預置位偏離發言者時可快速調整攝像機位置；
遙控距離：垂直控制距離50米；
5．擴展主機ACS200PW
列席單元數量超過60個時用

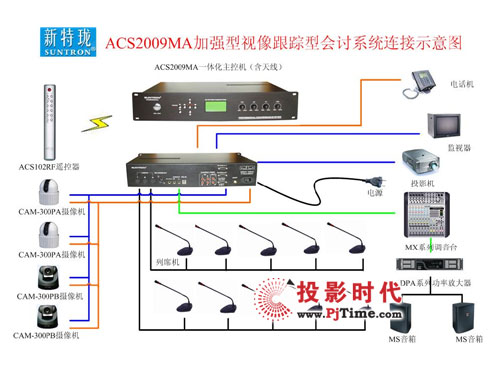

6．系統圖
