投票表決會議系統

    隨著社會民主化進程的不斷發展，投票表決在會議中的應用越來越多，傳統的投票表決方式已不能滿足現代會議快節奏、高效率、自動化的要求。數字投票表決系統有效地解決了這些問題：代表們在自己的座位上就能投票表決，省卻了以往排隊投票的步驟；系統會即時統計并在會場投影顯示出投票表決結果，節省了收集統計的人工與時間、避免了人為錯誤的發生、節省了與會代表等待結果的時間。

    RAX投票表決會議系統適用于各級人大會議、黨政會議或其它會議，功能齊全，穩定可靠，款式新穎。可隨用戶需要選擇從幾十人至幾千人使用。

    投票表決會議系統控制軟件（RB-2000）

    瑞崎投票表決會議系統控制軟件安全性強、保密性強。采用交互式操作界面，使得操作簡單易學。本控制軟件工作于WindowsXP平臺,使用時，需要安裝到電腦的硬盤上。控制軟件具有多種會務管理功能,系統軟件可以時時檢測表決子機的工作狀況，可以方便工作人員操作和時時了解系統的工作狀態。

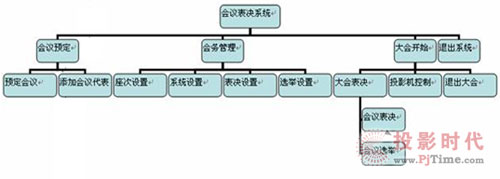

    1.1軟件結構示意圖：

    注意事項:

    ●本系統不支持熱拔插。

    ●本系統通電前應將IC卡從表決器上拔出。

    ●計算機需具有AGP插口，且專機專用，請不要安裝其它軟件。

    ●計算機在運行HT-8000R表決軟件的同時請不要運行其它軟件。

    ●進行完一次大會表決后，如果要進行不同的大會議題，請將系統斷電，同時退出操作軟件，重新開始。

    ●軟件系統要求:操作平臺:　WINDOWS　ＸＰ

    ●ATI雙顯示卡連接要求：1. 連接到操作員的顯示屏分辨率為：1024x768；2. 連接到投影機分辨率為：1024x768

    2.0　RV-1000表決主機:

    RV-1000表決主機用于表決數據的收集和給表決代表單元提供電源。表決主機具有兩組9P-DIN插頭，可用于系統兩路連接，每臺主機可以連接64臺表決器。表決主機具有兩組主機級聯接口,可以實現多級機聯,系統通過主機級聯,可以達到4096臺的代表設備。適用于各種大、中、小型會議場合。系統配有專用的“T”型連接線，以一線通的方式連接，安裝方便簡單。

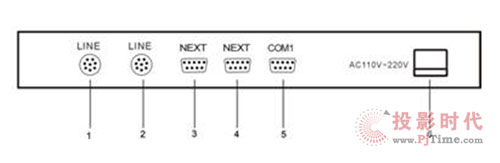

    表決主機示意圖

    1、

    2 、（LINE） 9P-DIN插頭用于表決器的連接．

    3、（NEXT1） DB9母頭單主機時用于連接電腦，多主機連接時用于主機級聯。

    4、（NEXT2）DB9公頭多主機時用于主機級聯。

    5、（COM1）DB9母頭多主機時用于連接電腦。

    6、（AC110V~220V）電源插座

    3.0　表決器（RT-C2100）

    RV-1000為數字純表決，無討論功能，其它型號具有討論功能，此處只做表決功能的介紹。（以RV-1000為例，功能因表決器型號不同而略有差異）。

    3.1身份識別

    每臺表決器配一張IC卡,可以由軟件設定成專用(即一號機必須用一號卡,依此類推),或所有的表決器使用同一種IC卡即是只要是相同的IC卡都可以報到 。

    3.2報到

    代表入座后插入報到IC卡，此時表決器上相應的“ATTEND”指示燈點亮，即表示已報到。表決器必須在“ATTEND”燈點亮后方可進行其它操作。

    3.3表決

    表決器上有五個按鍵，當用于表決時前三個按鍵分別代表“贊成/YES”、 “棄權/ABSTAIN” 、“反對/NO”，當議案表決開始后，“VOTE”燈亮，這時代表就可以隨自己的意愿按下相應的“贊成/YES”、“棄權/ABSTAIN”或“反對/NO”鍵，該按鍵對應的燈點亮，表示已進行了有效表決。在表決結束前若要修改自己的意愿，還可按其它鍵，表決結果以最后一次按鍵為準。

    3.4選舉

    如果用于選舉，則五個按鍵分別代表五個候選人。每個按鍵都有相對應的指示燈。“候選人1”（Candidate 1）、“候選人2”(Candidate 2)、“候選人3”(Candidate 3)、“候選人4”(Candidate 4)、“候選人5”(Candidate 5)。

    有多種選舉模式可以供選擇（三選三，五選一，五選五）當選舉開始時“VOTE”燈亮，這時與會代表可以給候選人投票，按下按鍵后相對應的燈亮表示選舉有效，在選舉結束前若要修改自己的意愿，還可按其它鍵，選舉結果以最后一次按鍵為準。

    3.5民主評議

    用于民主評議時，五個按鍵分別代表“- -”（最不滿意）、“-”（不滿意）、“0”（一般滿意）、“+”（滿意）、“++”（非常滿意）。操作方法同上，以最后一次按鍵為準

    3.6簽到IC卡

    接觸式IC卡，可以記錄參會者的資料，可以多次刷新重復紀錄，可以為會議廳定做印刷版面。每一張卡都有一個唯一的ID號。

    3.7 表決器示意圖：

    1 （VOTE）表決開始燈燈亮表示進入表決開始狀態

    2 （YES 1/- -）贊成鍵、一號候選人、最不滿意

    3（ABSTAIN 2/-）棄權鍵 二號候選人、不滿意

    4 （NO 3/ 0）反對鍵、三號候選人、一般滿意

    5 （4/+）四號候選人、滿意

    6 （5/++）五號候選人、非常滿意。

    7 簽到卡。

    8 （ATTEND）簽到燈。將IC卡插入，燈亮表示已簽到。

    4.0其它周邊設備簡介

    4．1會議討論主機：

    RV-1000為純表決，不需要與會議主機結合使用，可以獨立成一個系統，其它型號需要與會議主機結合使用。選擇會議主機請參照本文功能介紹，請參照相應型號的會議系統主機說明。

    4.2 電腦

    本系統必須與電腦及軟件結合使用，才能實現投票表決功能。與電腦結合的系統具備較完善的自診斷和后臺管理功能，特別是程序中的座位表顯示，可實時監控會議中表決器的操作情況、運行狀況及故障席位，使后臺工作人員能及時提醒和處理。通過電腦可以將大會結果以WORD格式保存下來。

    4.3 顯示設備

    系統通過顯示口連接相應顯示設備（如電視機、投影機等），清晰的顯示出會議的進程如會議主題,討論議題、表決內容及表決進程時間和表決結果等，使代表一目了然，按部就班地完成會議既定的各項內容。

    4.4打印

    系統可通過電腦連接打印機，將表決結果分組打印出來。

    4.5視頻分配卡（RX-1000V）安裝及電腦設置說明

    5.0 可配會議討論/表決型號:

    6. 0 工程配置：

    7.0 系統連接與調試

    1.先將主控機放置于機柜或臺面，表決器/會議討論單元放置于各坐位的臺面上或嵌入到會議桌里。

    2.用延長線的公頭插于主控機的任一8P-DIN插座（主機印有LINE的位置）上。

    3．用“T”型線的主纜的公頭按指示標志插在延長線的母頭上，分機線(母頭)插于表決器自帶的8P x 1.5M連接線的上(公頭)。

    4．依第三條將其它的表決器依次連接上。如果系統中表決單元較多則可以分成多路連接(表決器數量大于三十二小于等于64時)，當系統表決單元數量大于六十四時,用電腦線將表決主機級聯,級聯的方法是：將第一臺的主機第二個“NEXT”接口與第二臺的第一個“NEXT” 接口連接，第二臺的第二個“NEXT”接口連第三臺表決主機的第一個“NEXT” 接口，依此類推。表決器聯接方法不變。這樣最多可以實現4096個表決器的聯接。

    5．用電腦線將表決主機的COM1與電腦的COM1接口接好,

    6．如果會議室要求將線隱藏，請提前在施工時將線埋在地下。（視會議室情況先行與本公司聯系訂制線，請附會議室布局尺寸圖，本公司有專人為您配置）。

    7．檢查系統連接無誤后，將表決主機（RV-1000）面板上的電源開關置于斷開狀態

    8．開啟電腦，確定是WINDOWS XP操作系統。將本公司配送的軟件（刻錄在光盤上）安裝到電腦上。

    9．用電源線將表決主機連接到電源，然后按下主機的電源開關，電源指示燈是否亮。

    10．打開表決軟件，進行系統測試，核對系統檢測到的表決主機、表決器總算是否與安裝總數一致，如不一致，請檢查相應的位置的表決器是聯接好。

    11．配合軟件，將表決、選舉、民主評議功能進行一次全面的測試（具體操作詳見表決軟件操作說明）

    12．有會議討論功能的投票表決系統的表決部分連接及測試方式請參照以上幾點;會議討論連接同相應系列的會議系統。

    注意事項：

    1.   有表決功能的會議系統的表決功能與會議功能是獨立的兩個系統，在連接時要分清表決的連接線與會議的連接線，不要插錯。

    2.   請先行確定視頻分配卡已經裝好在電腦的AGP接口上、有無驅動、卡無故障，安裝方法見4.5。

    8.0 系統連參考圖

    8．1純表決

    8．2 討論表決
