相對于普通的入門級DIY用戶，今天我們和大家分享的這位DIY用戶可謂是骨灰級的玩家。憑借眾多的成功作品，其在DIY投影機圈內享有盛名。

　　對于用戶來說，如果有能力的話，最好前期就做好設計草圖。

DIY投影機設計草圖

DIY投影機設計草圖

DIY投影機設計草圖

DIY投影機設計草圖

DIY投影機設計草圖

DIY投影機設計草圖

　　誠然，對于大部分用戶來說，制作和看懂上面這幾張圖片有一定的困難。如果的確看不懂也無妨，大致了解一下DIY投影機的原理和部件即可。如果連這些也看不懂，下面就一步步看網友的作品，肯定也是有一定的幫助。

　　某骨灰級網友DIY投影機配件：1、LCD屏 LTN121XF-L01，零售價300元左右；2、4合1驅動板；3、歐司朗150W光源套件（燈+燈座+電感鎮流器等），零售價250元左右；4、68mm冷膜反光碗，零售價40元左右；5、90mmF130耐高溫非球面聚光鏡，零售價40元左右；6、113*138吸熱型隔熱玻璃，零售價20元左右；7、燈室盒；8、12.1寸用F220/330菲涅爾透鏡，零售價50元左右；9、12.1寸用鍍膜反射鏡，零售價60元左右；10、焦距320口徑70鏡頭，零售價200元左右，總價不足千元。

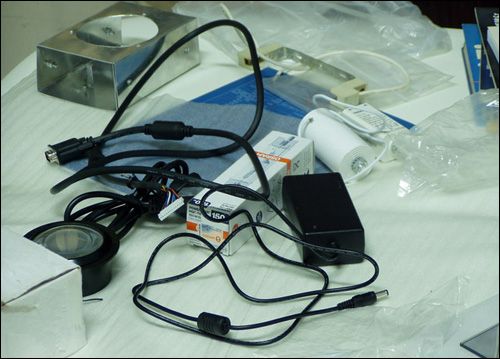

DIY投影機所購置的部分零配件

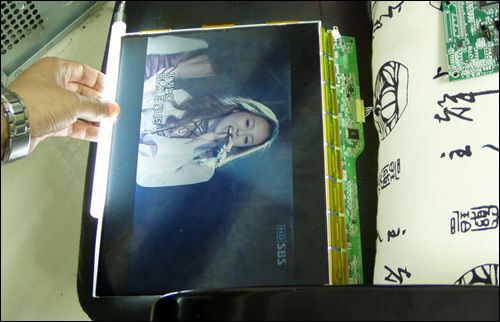

將購買的LCD液晶屏點亮測試，一切良好

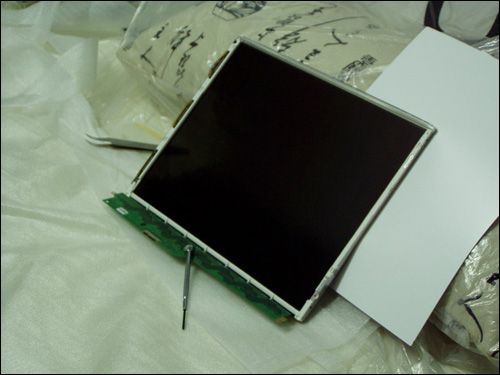

用金屬邊框等將液晶屏固定，以免震動等造成的損傷

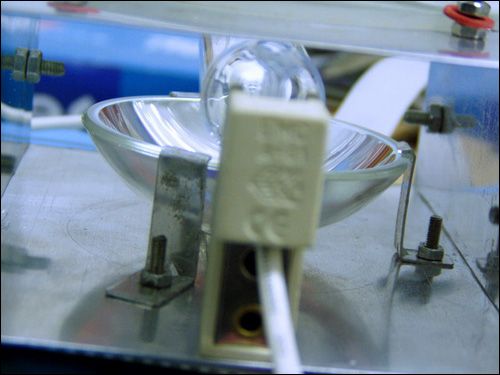

購置的歐司朗150W光源套件（燈+燈座+電感鎮流器等）

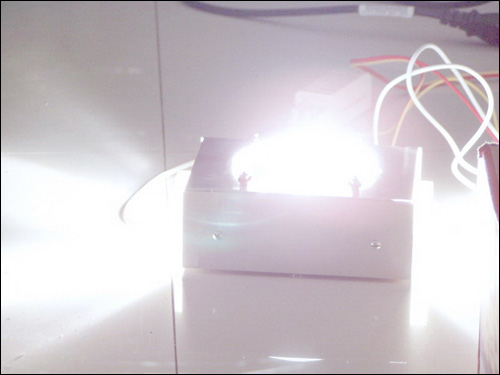

經過測試，光源套件工作狀態良好
