引言：為了緩解越來越緊張的交通壓力，地鐵成為現代化城市的基礎設施之一。城市地鐵項目涉及到多種系統以及復雜的技術，在保障地鐵安全運行的前提下，需要逐步完善相關配套設施，從而為乘客提供人性化的服務，健全地鐵交通網。多媒體信息發布系統就是其中重要的項目之一，它承擔著乘客導引、娛樂資訊播放以及各種廣告宣傳等任務的同時，還具備無線接收和插播控制中心的報警信息，是地鐵人性化服務的重要組成部分。

    作為在工業應用領域領先的華北工控，針對當前軌道交通以及類似應用推出了其新一代無風扇高可靠性嵌入式準系統產品——BIS-6640。其可應用于軌道交通行業的AFC系統等。

    自動售檢票系統，簡稱為AFC（Automatic Fare Collection）系統，是使用智能IC卡作為支付工具，用于取代紙質車票或門票，實現電子自動收費的信息化系統，具有自動售票、自動檢票、自動補票、自動清結算等功能，廣泛用于公共交通、地鐵、高速公路、大型體育和娛樂場館等的自動收費。

    由于軌道交通環境及應用對產品嚴苛的要求，普通的計算機很難滿足高震動、高性能、高穩定等要求，那么BIS-6640能不能滿足這些要求呢？下面我們就一起來看看。

華北工控BIS-6640嵌入式準系統

產品點評

：

    華北工控針對客戶高可靠、高穩定性的要求，自主創新，研發了一款可靠的嵌入式準系統。BIS-6640板載超低功耗Intel Atom N270處理器；采用無風扇機身散熱結構、超低噪音、功能一體化板載設計；提供16-18個串口擴展設備, 可在-20℃～70℃環境溫度下工作，解決了運行中的散熱和功耗問題，保證系統長時間正常穩定運行；是軌道交通行業的嵌入式專業平臺。

產品特點：

基于Intel N270處理器的無風扇嵌入式準系統
1、獨特的大冰翅散熱方案，無風扇設計有效提供產品的穩定性
2、系統基于Intel 945GSE+ICH7M高速芯片組，搭配板載Intel N270處理器
3、采用INTEL 82573V芯片，提供2個千兆以太網端口
4、提供1個VGA和1個 LVDS接口，為客戶提供顯示終端更多的可選擇性
5、6xUSB、1xLPT、16xCOM、1xPCI、1xMini-PCIE、1xLine-in、1xLine-out、1xMic-in

外觀設計

    采用無風扇設計，外部用合金包裹，整個機身都覆蓋滿了散熱鰭片，采用黑色噴涂工藝也更新專業。

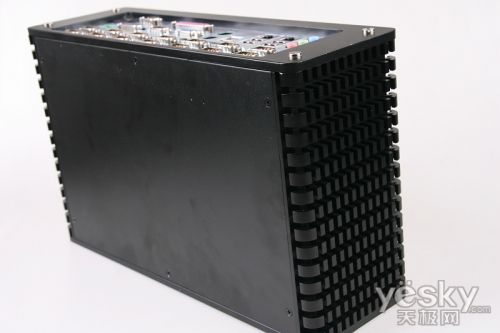

黑色外觀

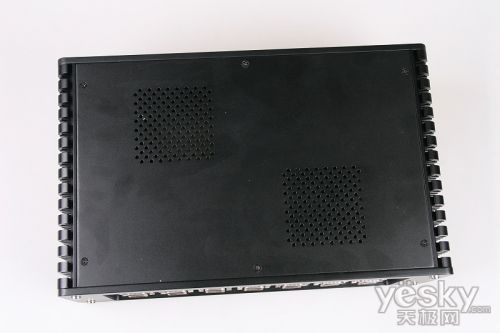

頂部散熱孔

獨特的大冰翅散熱方案，無風扇設計有效提供產品的穩定性

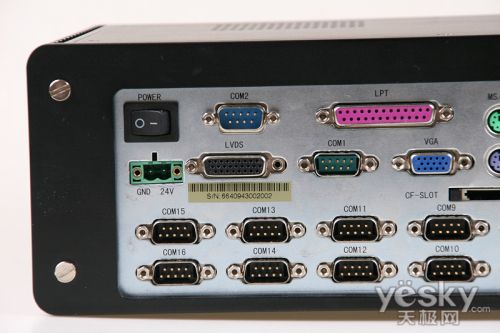

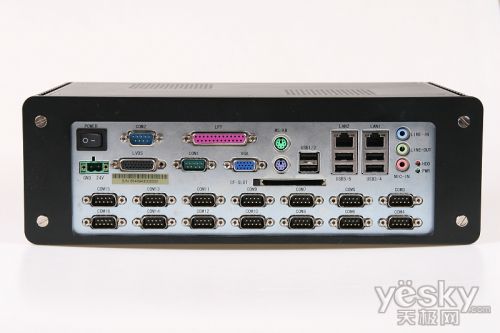

背部端口設計

    系統基于Intel 945GSE+ICH7M高速芯片組，搭配板載Intel N270處理器，采用INTEL 82573V芯片，提供2個千兆以太網端口；提供1個VGA和1個 LVDS接口，為客戶提供顯示終端更多的可選擇性；6xUSB、1xLPT、16xCOM、1xPCI、1xMini-PCIE、1xLine-in、1xLine-out、1xMic-in。

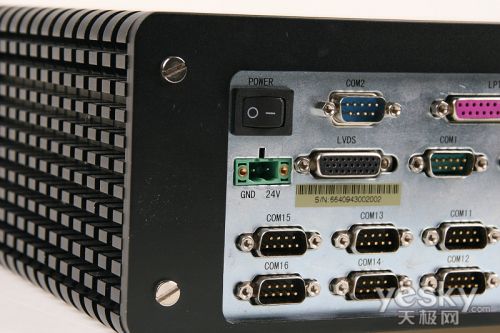

豐富的接口

端口

端口

端口解析

內部設計

    華北工控BIS-6640嵌入式準系統，四周是合計散熱體，全部采用了金屬螺絲固定，拆裝比較容易。

頂部的散熱孔

固定螺栓

底部

采用導熱管，系統運行穩定可靠

主板元器件分布圖

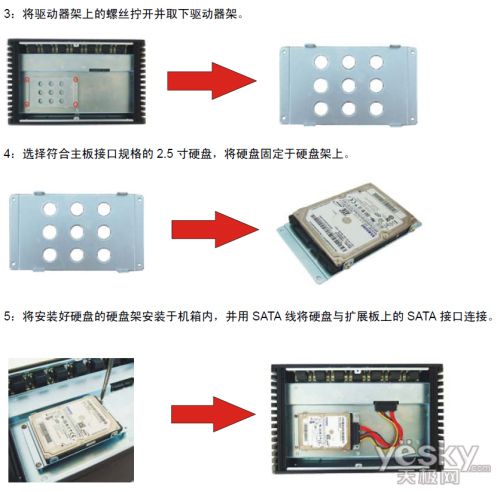

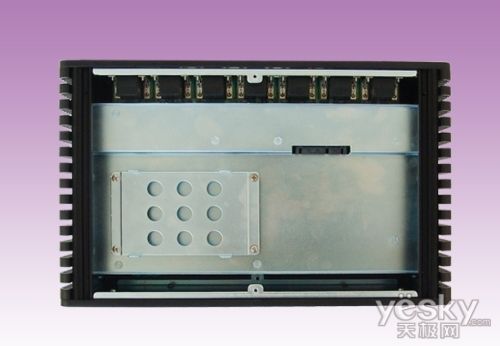

硬盤位于底部，更換加載十分方便

系統設置

    板載高性能Intel Atom N270處理器，功耗僅為2.5W，搭配Intel945GSE+ICH7M高速芯片組構成嵌入式平臺的解決方案。使得整機具備強大的邏輯運算能力，保持系統長時間的高效運行。

    連接好鍵盤、鼠標、顯示器之后，就組成了一部電腦。

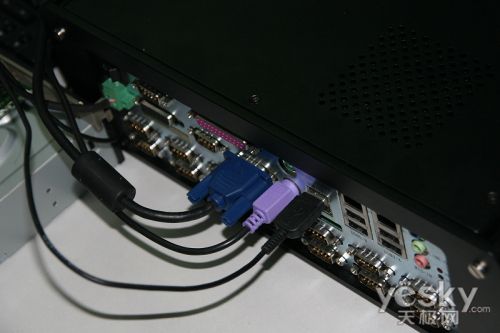

背部連接

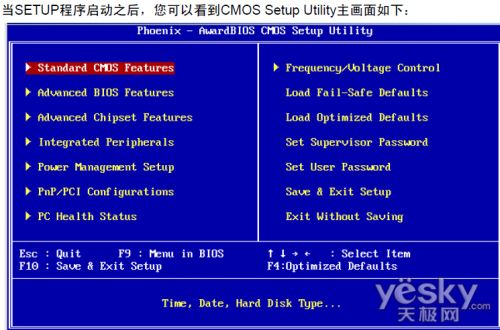

進入BIOS設置

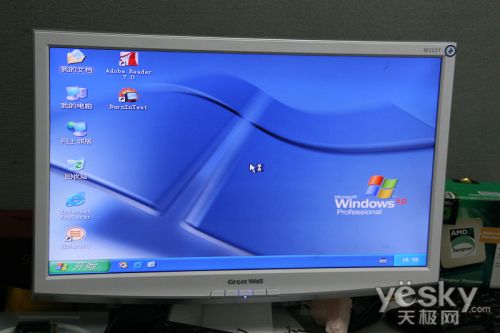

采用了XP系統 兼容性強

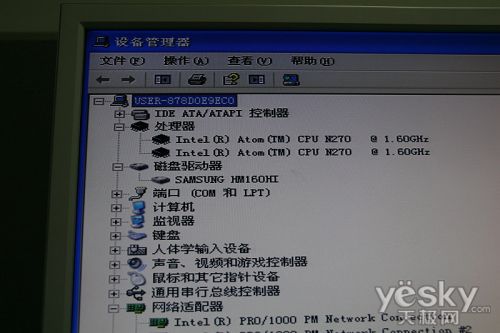

系統屬性

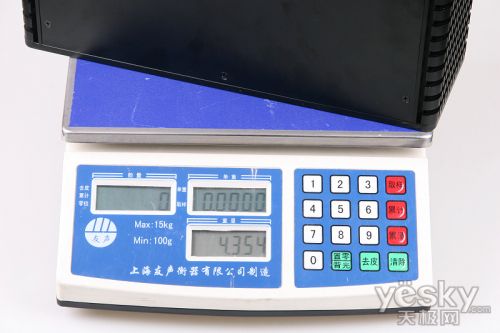

由于采用了合金外殼 重量達到了4.3kg

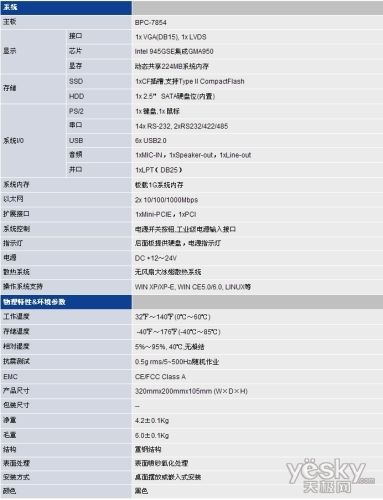

配置表格

    評測總結： 華北工控BIS-6640嵌入式準系統采用了超低功耗處理器，無風扇，穩定可靠，體積超小，具備擴展性、兼容性、實用性等優勢，是地鐵信息發布系統等行業的優選產品。它除了支持傳統的音視頻、字幕以外，還包括Flash動畫顯示、網頁顯示、實時更新的外部數據顯示等新元素表現形式，功能一體化板載設計，提供16-18個串口擴展設備, 可在-20℃～70℃環境溫度下工作，解決了運行中的散熱和功耗問題，保證系統長時間正常穩定運行；是軌道交通行業的嵌入式專業平臺。
