前言

    2014年青年奧林匹克運動會，于2014年8月16日20時在中國南京開幕。本次盛會是繼北京奧運會后中國的又一個重大奧運賽事。開幕式盛況于8月16日晚19：30分在CCTV1、CCTV5同步直播。

    6月13日天地娛樂“SHOWPOWER青奧小分隊”作為沙曉嵐老師指定的多媒體技術團隊遠赴南京，兩個月里始終奮戰在青奧會開幕式前線，他們用飽滿的精神、精益求精的態度保障了開幕式主場地多媒體地面投影項目的順利完成，SHOWPOWER多媒體視頻服務器作為本次多媒體投影技術的核心得以大放光彩。

技術篇

    ：

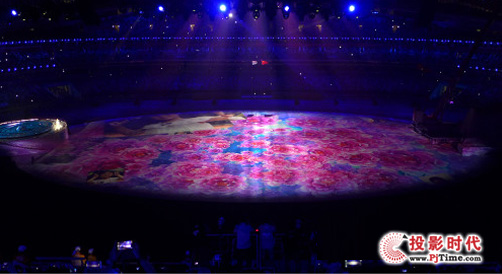

    青奧會開幕式多媒體地面投影項目是國內第一次大面積使用地面多媒體投影技術，這讓奧體中心變身“炫彩夢幻”的空間。

    1.地面的“炫彩夢幻”視效是如何呈現的？

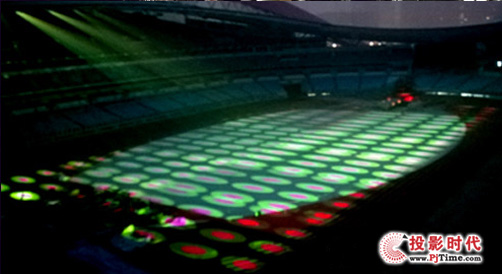

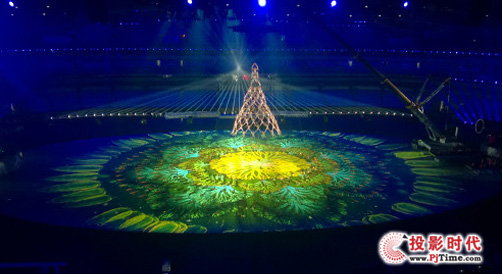

    利用多媒體視頻服務器播控系統通過投影設備把影像效果投射到地面，多彩絢爛的素材配合燈光表演完美結合。

    2.投射區域有多大？

    本次開幕式整體投射區域達到130Mx78M約10140平方米，整個投影區域劃分為14個分割區塊進行投影，投射距離120M左右。

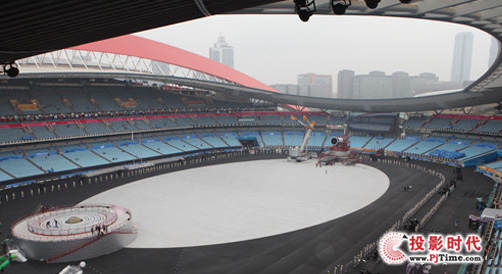

白色部分為投影區域

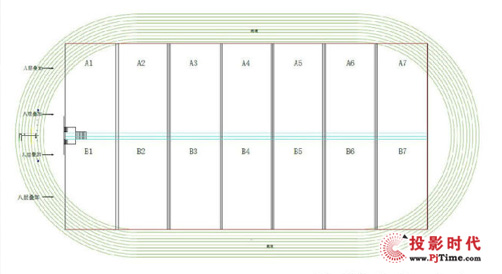

14個投影區域劃分

    3.采用何種投影設備以及安裝位置？

    本次開幕式演出共使用了112臺專業高流明投影設備（其中60臺26000流明、52臺22000流明），由于投影距離不同分別采用了2.8-4.5、4.5-7.5兩種鏡頭，投影設備分為左右兩側，每側7組，每組8臺疊加，設備整齊地分布在體育館兩側觀眾席最上排區域。

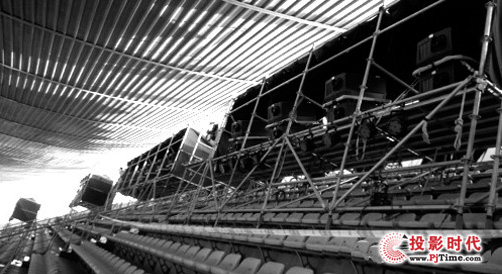

    投影機擺放區域

    4.播控系統如何建立？

    每臺SHOWPOWER多媒體服務器輸出2路信號分別傳輸?shù)?臺投影機，共計56臺服務器連接112臺投影設備。服務器與投影機之間傳輸?shù)腄VI信號全部由光纖傳輸，距離在150M-400M之間不等。為了更高效的發現問題處理問題，每臺服務器都相應的貼上了標簽，服務器輸出的兩臺投影機光纖也有相對應的標號。

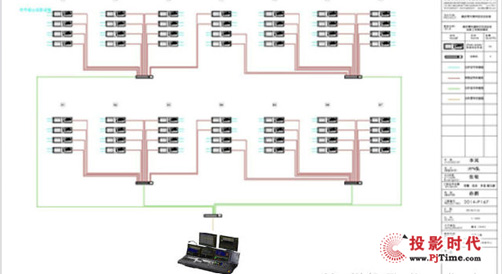

    系統連接圖

SHOWPOWER服務器多臺聯機

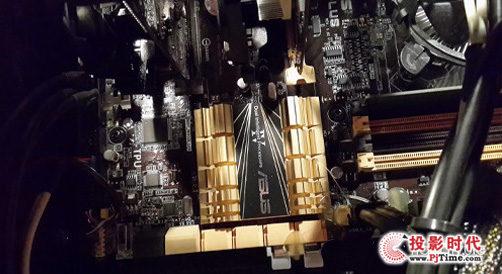

    SHOWPOWER服務器心臟區域

    5.如何實現大畫幅和高亮度？

    單臺投影機亮度投射范圍受限，根本無法達到大畫幅和電視轉播亮度需求，必須進行拼接及多層疊加處理。這時就需要SHOWPOWER多媒體視頻服務器強大的拼接融合、多點校正功能，能夠同時把多臺投影設備投射的畫面疊加融合，滿足大畫幅和高亮度的要求。本次共8層畫面疊加，服務器系統也相應設計成8組，2組服務器通過千兆網線進入一臺交換機共4臺，這4臺交換機通過光纖進入一臺核心交換機，光纖采用一主一備，核心交換機內部進行模塊備份。最后進入一主一備控制臺。

    圖層疊加效果

    6.什么是多點校正？

    如果在傳統投射角度拼接并不是難事，但本次是近30度角的投射，梯形變形嚴重而且是雙側相對投射校正。在與投射設備技術人員的協同下，SHOWPOWER服務器強大的拼接校正功能發揮了決定性作用，輕松應對了多臺投影機傾斜帶來的圖像變形問題，多點、實時、直觀、快捷、精確是完成本次校正的幾大優勢所在，可以精確到每條線每個點，確保了畫面的最終質量。

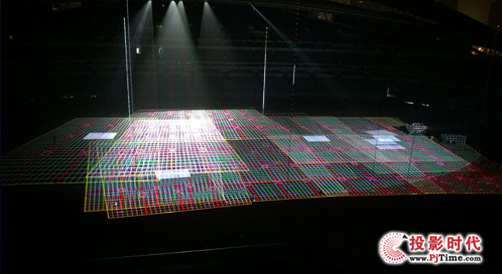

    服務器進行拼接操作前投影機打出的效果

    7.如何做到多機同步，實現效果統一？

    由112臺投影機，56臺SHOWPOWER服務器組成的龐大多媒體視頻系統，我們?nèi)绾伪ＷC其同步性？如何保證如此多拼接畫面的和諧統一？這就不得不提SHOWPOWER服務器內置的獨創性同步單元，它不僅保證每個輸出畫面的質量，更讓各種或快或慢的素材完美呈現于同一畫面中。

幕后篇

    ：

    SHOWPOWER團隊從6月13日出發，到今天已連續經奮戰2個多月，由于投影設備調試的特殊性，所有的調試工作都必須在夜間進行，堅持60多天的通宵工作是常人難以理解的。在遍布美食的南京他們甚至沒有時間去品嘗當?shù)孛朗常瑸榈氖谴_保設備的安全運轉，給觀眾帶來驚艷的視覺體驗。

SHOWPOWER團隊和他們的戰場

    檢查設備連接情況

    SHOWPOWER團隊成員合影

    showpower是天地娛樂旗下的深圳風光秀力文化發展有限公司與比利時的公司聯合研制的自己的產品，五年來經歷以上海跨年墻體結構投影為代表的上千場晚會的歷練，造就了穩定，可靠，快捷的核心競爭力，是國內唯一能大批量提供服務的多媒體視覺技術平臺。
