項目背景

    白銀區人民法院位于白銀市白銀區天津路3號，內設15個職能部門，1個人民法庭。現有工作人員共84人，其中審判人員41人，書記員22人，法警14人，其他人員 7 人；研究生學歷2人，本科學歷 73人，大專學歷 6人。年均受理各類案件2000件左右。

    2008年12月被最高人民法院授予“全國優秀法院”；2001年被中共甘肅省委政法委評為“爭創人民滿意的政法單位先進集體”；2000年、2002年、2008年、2009年、2010年被甘肅省高級人民法院評為“人民滿意的好法院”、 “全省法院執行工作先進集體”、“2006年至2007年度全省優秀法院”、“全省民商事訴訟調解先進集體”、“全省法院文化建設示范單位”;2004年、2006年、2007年被白銀市中級人民法院評為全市法院先進集體；2001年、2004年、2006年被中共白銀區委、區政府評為“全區三五法制宣傳教育先進單位”、“聯村聯戶幫扶工作先進單位”、“2001—2005年度全區法制宣傳教育先進單位”和“信訪工作先進集體”。

    白銀區法院在區委、人大、政府、政協和上級法院的領導、監督、支持和指導下，堅持以“三個代表”重要思想和學習實踐科學發展觀為指導，貫徹落實“為大局服務，為人民司法”工作主題，緊緊圍繞和諧抓審判，公正抓質量，全力抓好審判、執行工作，有效地化解了社會矛盾，促進了社會管理創新，圓滿地完成了各項審判工作任務。

    項目需求

    隨著時代的發展、科學技術的進步，建造一個集數字會議系統、音頻擴聲系統、多媒體舉證演示系統、專業會議燈光系統為一體的多功能法院及廳室成為法院系統的個性化需求。先進的設備、一流的控制將為法庭審判的快速、公正，為法院會議高效、便捷地進行以及新聞的發布提供強有力的保證。

    多媒體會議系統的建設，直接關聯法院的工作效率，對外形象及投資效果，系統設計必須高度穩定、安全、可靠，設計中充分考慮采用國內知名品牌及領先的技術和產品，從設備選型及系統設計階段就把提高可靠性納入考慮，并在施工階段從管線敷設、設備安裝、系統調試以及系統工程售后服務方面滿足高可靠性的要求。

    系統設計

    1、擴聲系統設計

    音響擴聲系統根據白銀法院的面積和使用功能，參考國家擴聲廳級標準一級進行設計，音響擴聲系統主要由揚聲器、功率放大器、音頻處理設備、調音臺、話筒、音源等設備組成。整個系統選用同類產品中音色優美的高檔次音響器材為主組成音響系統，選用同類產品中技術最成熟、性能先進、使用可靠的產品型號，通過計算禮堂的音響場地系數進行設計，保證會議室每個角落的聲場聽覺均勻，沒有出現失真、偏音、混音、回響等不良音響效果；會議室的擴聲系統主要由三大部分組成：聲源、音頻處理設備、功放及揚聲器系統。

    設計標準

    我們依據GB50371–2006《廳堂擴聲系統設計規范》中多用途類擴聲系統聲學特性指標應符合表4.2.2中所規定的音樂與語言兼用擴聲一級標準；具體設計指標如下：

    （1）最大聲壓級: ≥103dB。

    （2）傳輸頻率特性以125～4000Hz平均聲壓級為0dB，在此頻帶內允許＋4，－4dB的變化（1/3倍頻程測量）。

    （3）聲場不均勻度: 1000Hz、4000Hz大部分區域不大于 8dB。

    （4）傳聲增益: 125～4000Hz≥-10dB。

    （5）系統總噪級：NR-20。

    聲場設計

    眾所周知，聲學設計包括“建聲和電聲”兩方面的內容，前者主要是提供良好的聲學環境，如控制混響時間和音質缺陷等；后者是在前者的基礎上達到各種目的。對于會議室的設計，其首要問題是聲場的設計，因此揚聲器的選型是整個會議室擴聲系統中非常關鍵的一步；揚聲器的選型應按以下原則選用：高靈敏度及寬闊平滑的頻率響應、高輸出聲壓及低失真度、有效的控制聲音指向性及覆蓋面。要求整體擴聲揚聲器高頻清晰，中頻具有極高控制力和穿透力，聲音飽滿，低音扎實。系統聲音具有高保真度、清晰、聲音較硬度適中。并根據多功能廳擴聲特性一級指標要求，從系統設計入手，結合計算機軟件分析，最后設計出系統配置，以減小聲能的擴散反射、聲干擾、聲聚焦等聲學現象對語言擴聲清晰度造成的不良影響。要求所選的揚聲器，既要保證有足夠的功率余量，也保證大聲壓的情況下極低的失真；會議室擴聲系統設計分別通過科學計算出會議室的聲場面積，配合相關專業軟件進行測試，整個擴聲系統采用主次搭配，從前區到后場，每個區域都要求能要優質的音響效果。

    功放設計

    功放系統應具有全面的保護措施，包括短路保護、開路保護、接、入不匹配負載保護、過熱保護、輸入過載保護、直流保護、高頻過載保護，使功放更穩定工作。提供良好的、穩定的功率輸出供給揚聲器系統。功放電路設計需合理，線路失真盡可能低，頻帶展寬，頻響曲線平直，噪音低等。

    整個會議室的功放都采用具有H類高效專業級功放和D類數字功放，內置有智能軟開機系、線路阻抗檢測保護系統、超低信號放大系統等，多共輸出模式，通過科學技術音箱常態功率和峰值功率，采用1.5-2.0冗余功率量配置，滿足在不同音箱下和超長時間工作。

    音頻處理設備

    會議室音響擴聲周邊設備配置了1臺16路帶2編組調音臺，16路調音臺自帶16路話筒或線路輸入，1路錄音輸出，1路主輸出，1路監聽輸出，2編組輸出。低噪聲、高精度的麥克風前置放大器；幻象電源開關和插入式輸入/輸出；

    2、數字會議系統設計

    數字會議系統所要求的是法院審判過程中法庭調查、舉證、辯論、庭審過程中真正實現智能會議發言以及帶主席控制功能所必須的品質和機能。 發言系統必須滿足法院會議及新聞發布高效、便捷、高質量地進行會議討論表決系統采用目前國內知名的ITC品牌的數字

    會議討論表決系統，系統采用手拉手方式連接，發言單元采用便攜式手拉手安裝，外形美觀，安裝靈活，使用非常方便，而且布線量非常的少，不影響整體的裝修布局。數字會議系統設計采用1臺數字會議主機，2臺主席單元和15只代表單元，延長線，地插等組成數字會議系統發言麥采用進口咪頭和配套的會議專業音頻處理TS-234，有效的提高了話筒的拾音距離和嘯叫處理能力，話筒的使用距離可以達到50-80CM的超遠距離，兩只話筒同時開啟使用時不僅不會出現嘯叫的現象，反而進一步增強話筒的拾音距離。ITC的數字會議系統配合專業的擴聲設備和音頻處理設備使用整個會場的效果更佳，拾音距離更遠，音質更清晰，是各類會議室的最佳選擇。

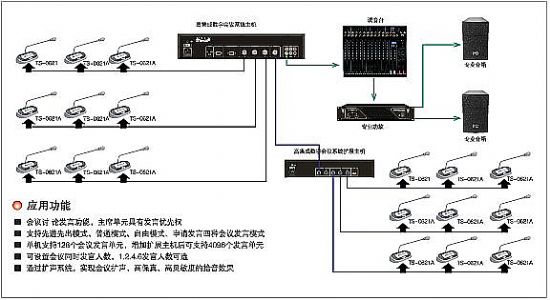

    系統架構
