口味王東澳基地占地面積246畝，廠房面積14萬平方米，是湖南口味王集團在海南建立的第二個生產基地，也是口味王已建七個基地中規模最大、功能最全的一個基地。

    東澳基地會所建筑面積6千多平方米，集合了會議、餐飲、健身、娛樂、住宿等多種功能。因功能區眾多，背景音樂廣播按要求被分為16個區，各個分區可以選擇不同的音樂，可以獨立調整音量，個別功能區可以自主選擇播放的音樂。經過充分的論證，我們最終選定了功能強大的QSC Q-Sys系統。

    Q-Sys系統簡介

    Q-Sys系統不僅處理能力非常強大，適合于各類規模的音頻系統，而且還具有非常強的靈活性，適應系統需求的變化。Q-Sys系統擴展非常方便，僅需要在網絡中增加輸入輸出接口，并在Q-Sys Designer軟件進行相應的設置即可。

    Q-Sys系統主機CORE本質上是一臺運行著Linux系統的Intel®服務器。不同于基于專用DSP芯片的處理系統，Q-Sys系統基于CPU處理平臺，而由世界計算機市場需求驅動的CPU處理器性能發展飛速，因此Q-Sys系統也能從中獲益，其處理速度和能力會持續保持快速提升。

    Q-Sys系統支持系統熱備份，這種熱備份能力是當前所有數字音頻網絡產品中最為先進的。熱備份能力能夠保證系統設備故障后快速切換到備份設備上，減少由于系統癱瘓造成的停機損失，特別是在具有緊急呼叫和報警功能的系統中，熱備份能力能夠保證在緊急情況下最大程度地保持系統穩定運行，保證人員生命安全。

    Q-Sys支持多級訪問權限控制，可自定義用戶權限。這就允許系統管理員根據實際需求規劃操作人員的權限。這種安全訪問機制，保證了Q-Sys系統的安全，避免了因誤操作造成的系統故障和癱瘓。

    Q-Sys 通過系統配套應用軟件Designer 進行設計、配置和控制整個系統。Q-Sys 系統中包含了音頻處理的眾多功能模塊，設計師可以按需求調用所需的功能模塊，搭配出極其復雜的音頻系統。

    音頻處理功能模塊應有盡有：

    ● 混音和路由—混合任意輸入信號并路由到任意輸出

    ● 多音軌播放機—可以同時播放多路音樂

    ● 房間組合—多個房間信號的組合、拆分

    ● 數字音頻處理—支持所有的音頻信號處理，如均衡、動態處理、分頻、延時和反饋抑制。

    ● 揚聲器優化處理—軟件內置QSC揚聲器預置調音處理模塊，非QSC揚聲器可以自定義調音處理模塊，并在系統設計中使用。

    ● 系統管理—可現場或遠程實時監測整個Q-Sys系統和功率放大器（帶DataPort端口)

    ● 實時測試—在系統信號路徑中，可以在任意節點加入虛擬測試信號探針和電平表，用來進行實時測試、遠程診斷和排除故障。

    ● 聲學分析—系統連接測試話筒后即可進行現場房間聲學測量和分析。

    ● 系統日志—日志工具會自動記錄并保存系統運行狀態以及故障發生時間和原因等系統日志。

    會所背景音樂系統

    會所內有客房、餐廳、餐飲包間、產品展示區、品酒室、健身房、乒乓球室、臺球室、室內高爾夫練習室、卡拉ok室、會議室等，還有一個休閑娛樂的露天內院。卡拉ok室、會議室因功能需要，另配擴聲設備，其他功能區都共同使用一套背景音樂系統，其中大餐廳有可能用到話筒，所以在現場配置一臺網絡功放CXD-4.2Q；紅酒室位于地下室，位置較遠，所以也在現場配置一臺網絡功放。CXD-4.2Q通過網線就可與主機通信、處理音頻信號，所以安裝、使用都非常方便。

    一、系統硬件組成

    1、系統主機采用了一臺CORE 110f，CORE 110f具有8路平衡式麥克風/線路電平模擬音頻輸入和8路平衡式線路電平模擬音頻輸出通道。除了固定的8&8模擬音頻輸入輸出通道外，CORE 110f還具有8路平衡式麥克風/線路電平模擬音頻輸入/輸出軟件自定義通道。這是QSC的一個獨一無二的創新設計：在系統配置或運行時，可將單獨一個通道配置為麥克風/線路電平輸入或麥克風/線路電平輸出。這樣， 這臺僅為1 U 的CORE 110f可提供24個模擬信號輸入/輸出端口，以及其它特殊輸入/輸出端口，如VoIP，POTS，內部硬盤媒體播放/錄音和USB接口。

    2、功放機用了CX108V、CX204V、CX1202V各一臺，共有14個通道，可以獨立控制14個分區；CXD4.2Q二臺，分別安裝于大餐廳和紅酒室。

    3、我們在11個分區安裝了TSC-3觸摸屏控制器，它采用一塊3.5英寸彩色電容觸摸液晶顯示屏，通過RJ-45 10/100 Mbps端口連接，采用PoE供電，我們為它設計了音樂選擇及音量控制功能；沒有安裝控制器的分區，則通過一臺iPad控制，由于iPad的顯示面積更大，也就可以編排更多的控制項目，操控更方便靈活。當然，我們為16個分區都另外設計了iPad界面的用戶控制頁面（簡稱UCI）。

    4、各區的播放終端根據需要分別選擇了QSC的吸頂揚聲器或壁掛揚聲器，一共使用了59只AC-C4T、14只AC-C6T、16只AD-S8T、2只AD-S28Tw

    二、系統連接

    CORE 110f、3臺CX系列功放都安裝在機房內，11個觸控面板則分別安裝在各個分區的墻面上，通過網線及帶PoE功能的交換機與CORE主機相連，走廊及室外環境沒有分配觸控面板，可以通過電腦或iPad控制，二臺CXD4.2Q分別安裝于餐廳和紅酒室。

    吸頂揚聲器采用70V工作狀態與功放連接，內院使用的10只AD-S8T也是工作在70V狀態，大餐廳的2只AD-S8T和紅酒室4只AD-S8T、2只AD-S28Tw是工作在定阻狀態。其實，你只要設定了揚聲器型號、工作狀態，系統會自動為CXD4.2Q選定所需的輸出方式。本來CX系列功放也有這個功能，只是我們現在使用的CORE 110f沒有DataPort端口，無法與CX功放通信，因而所有音頻調整都需要靠人工完成。

    系統的搭建說明

    (1)機房內的設備

    這個框內的音源、音頻處理、輸入輸出端口均由CORE 110f實現。

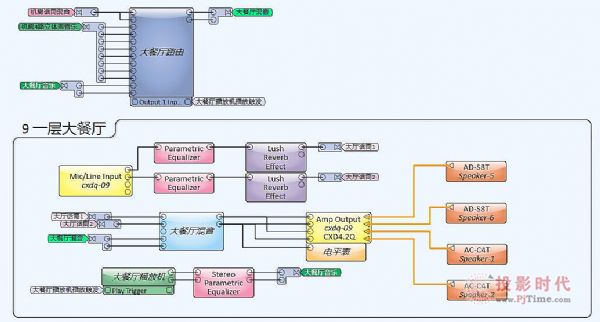

    (2)大餐廳的設備

    這里的模擬輸入接口及功率輸出功能由CXD4.2Q實現，音源、音頻處理功能均由CORE 110f實現。

    (3)紅酒室的設備

    這里與大餐廳基本一樣，只是使用的音箱有差別。

    (4)紅酒室觸控面板界面

    這里選紅酒室的UCl設計作為示例

    我們再對比在觸控面板上的顯示的結果

    (5)紅酒室iPad控制界面

    由于iPad的顯示面積更大，所以我們編排了更多的控制項目，甚至功放機的工作狀態也可以在iPad看到。

    (6)紅酒室iPad控制界面中音樂播放機的控制

    CORE主機自帶的播放器功能還是挺全的。

(7)用戶管理頁面

    Q-Sys系統的強大不僅是因為自帶了眾多的音頻處理功能，還體現在強大的系統管理功能，可以輕松實現系統的一鍵調用、切換、定時開關機等等。

    三、現場圖片

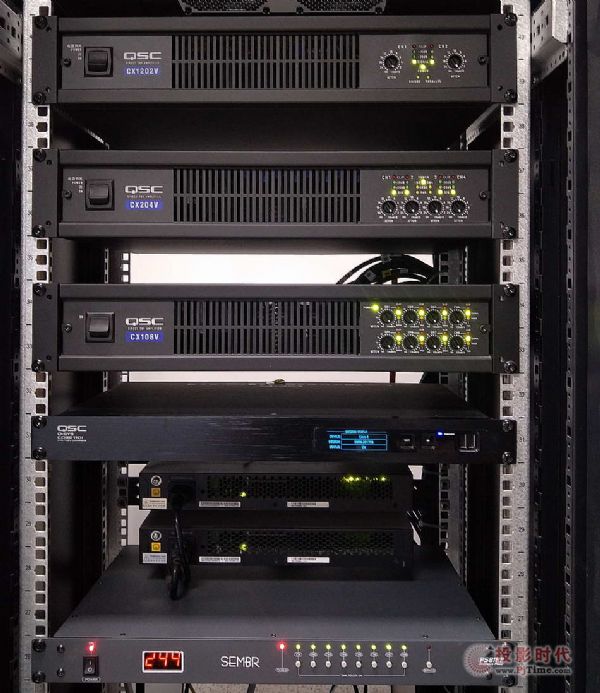

    CORE主機、CX功放

    走廊的吸頂揚聲器及內院的AD-S8T

四、Q-Sys系統程序設計簡述

    Q-Sys 使用系統配套應用軟件Designer 進行設計、配置和控制整個系統，Designer 軟件可以從QSC官網下載，中Q-SYS_Designer_Installer_xx.exe是系統設計軟件；Q-SYS_Administrator_Installer_xx.exe是用戶管理軟件，用戶使用該軟件管理音頻文件、編排日常運行程序、管理操作人員權限等，但不能修改、編輯系統模塊；Q-SYS_Uci_Viewer_Installer_xx.exe是用戶界面控制軟件，用戶可以通過該軟件使用電腦操作UCI，但不能修改、編輯UCl。

    使用Q-Sys Designer軟件編寫設計程序十分簡單，僅僅需要選擇和拖拽音頻處理插件、設置屬性和連線。軟件支持離線編輯和仿真，因此在編程時無需連接硬件設備。當你搭建好一個系統程序后，軟件會在后臺自動處理網絡配置、自動檢查程序、查找未配對的控制和斷點信號等潛在系統問題。所以只需要短短的幾分鐘，你就可以完成操作界面、系統處理的程序設計，并可運行在CORE主機上。

    完成軟件設計后，連接CORE主機編譯設計文件，系統就可以正常運行了。相比其它同類系統，Q-Sys系統的編譯時間非常短，只需要幾秒鐘即可。所以使用Q-Sys系統，你可以隨時迅速完善系統設計，節省了大量的系統設計和調試時間。
