Soundcraft舞臺接口箱的應用

    當我們為一場現場演出進行擴聲的時候，調音臺往往位于觀眾席的后方，這就需要舞臺上的音源設備（輸入）和揚聲器（輸出）等通過大量長距離的線纜連接至調音臺，增加了線纜的使用成本和故障概率。且萬一出現故障，也將耗費大量時間排查。

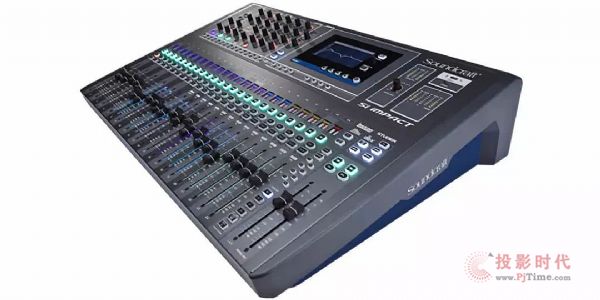

    當我們使用Soundcraft Si Impact數字調音臺和MSB舞臺接口箱，就可以把MSB舞臺接口箱放置在舞臺區域。比如，一個MSB給到現場樂隊使用，所有樂器和人聲可以連接MSB的輸入，樂隊返聽可以連接MSB的輸出，這樣現場樂隊就可以通過很短距離的線纜完成布置。再添加一個MSB，可以連接其他現場音源并且為舞臺主擴聲等音箱提供輸出信號，只需要連接兩條Cat 5電纜到Si Impact數字調音臺即可，不再需要繁瑣和大量的長距離模擬信號線纜的布置連接，提高了現場演出的安全可靠性和效率。

    通過MADI實現I/O擴展

    Soundcraft Si Impact數字調音臺可以通過可選配擴展卡，增加I/O性能，這些擴展卡都是目前音頻領域主要的互連通信工業標準化接口，比如MADI。通過內置的Soundcraft舞臺接口箱連接功能，Si Impact可以讓您按需布置I/O。 例如為樂隊現場表演布置舞臺接口箱，或者通過一條Cat 5電纜將其放置在錄音棚的演播室中。

    MSB舞臺接口箱

    可選用的Soundcraft MSB舞臺接口箱包括： MSB 32R， MSB 16R， MSB 32i和MSB 16i。

     MSB 32R

     MSB 16R

     MSB 32i

     MSB 16i

    MSB 32R（GB30話放）

    32模擬輸入、8模擬輸出、8 AES輸出

    插卡式雙網口MADI卡并附贈一塊調音臺端卡

    MSB 16R（GB30話放）

    16模擬輸入、8模擬輸出

    插卡式單網口MADI卡并附贈一塊調音臺端卡

    MSB 32i（STUDER設計話放）

    32模擬輸入、12模擬輸出

    內置式雙網口MADI卡

    MSB 16i（STUDER設計話放）

    16模擬輸入、8模擬輸出

    內置式單網口MADI卡

    這些舞臺接口箱通過Cat 5電纜連接，有效傳輸距離達100米。如果需要更長距離的信號傳遞，可以配置光纖MADI接口，使用光纖線纜連接使用。

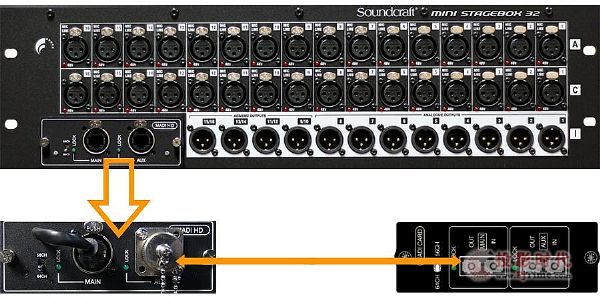

    現在ACE也提供為用戶改裝MSB舞臺接口箱光纖套裝的服務，可支持單模或多模光纖。

    調音臺附贈的MADI/USB擴展卡

    Soundcraft Si Impact數字調音臺自帶一塊MADI/USB擴展卡。MADI接口可連接Soundcraft迷你舞臺接口箱，獲得更多用于混音的帶話放輸入通道。內置32路輸入/32路輸出 USB錄音和播放接口，支持連接PC或MAC，直接將多軌錄音傳輸到任何數字音頻工作站。并支持與DAW收發多達32路輸入和32路輸出，用于錄音和播放。不僅可使錄音更快捷，而且也擁有一流的音質。

    除了本機自帶的一塊MADI/USB擴展卡外，Si Impact還支持第二卡槽來擴展性能。

    如果添加第二個MADI擴展卡就能夠同時連接兩個Soundcraft迷你舞臺接口箱（ 32R、32i 或 16R、16i），最多可獲得96個話放。

    Soundcraft Si Impact數字調音臺就是擁有如此出色的性能。
