一 概述

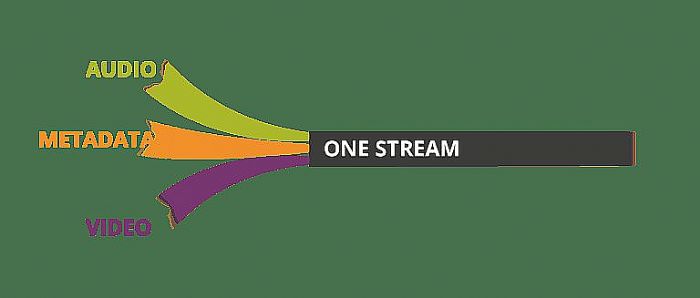

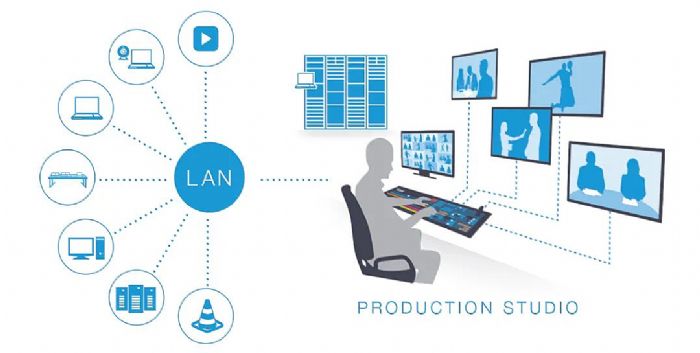

    隨著多媒體（包含音頻，視頻和數據）技術的日新月異和網絡、IT技術的飛速發展，原本基于專用線纜和接口傳輸?shù)亩嗝襟w系統，也逐步開始基于IP網絡進行信號的傳輸，即AV over IP（Audio/Video over IP），其中，音頻系統是率先踏上網絡化征程的，稱之為AoIP（Audio over IP）或音頻系統網絡化，本文主要對音頻系統網絡化的管理進行初步的探討。

    本文對音頻系統網絡化的定義如下：

    音頻系統中的相關設備和組件，通過協議遵從，軟件適配和接口支持，或者通過嵌入或連接轉換模塊，使得音頻信號可以基于現有的IP網絡進行傳輸。

    音頻系統網絡化之所以得到業界的青睞和持續的發展，是因為其相對于傳統音頻系統的顯著優勢，主要體現在：

    極大地提升了音頻信號路由的靈活性和系統的易用性。

    極大地簡化了音頻系統的部署和擴展。

    極大地降低了音頻系統的總體成本（包括采購，部署，管理和維護）。

    二 協議和標準簡介

    隨著音頻技術和產品的更新?lián)Q代，網絡技術的不斷發展以及網絡帶寬的持續增加，音頻系統網絡化的相關協議和標準也一直在推陳出新，這些協議和標準主要由相關廠商或行業聯盟制訂。盡管某些協議已經退出市場，但研究其演進的過程，仍會得到有益的啟發。

    這些協議和標準大體分為兩類，一類可以稱之為網絡解決方案，是以某個協議為核心構建了完整的網絡音頻系統；另一類可以稱之為互操作性標準，可以實現各音頻網絡協議之間的互聯互通。下文將據此分類對AoIP發展歷程中的主要協議和標準進行簡介。

構建音頻網絡解決方案的協議/標準

CobraNet

    CobraNet由Peakaudio公司于1996年推出，在一根CAT-5網線上傳輸多路音頻信號，是早期的音頻系統網絡化標準，目前已經基本退出市場。

    Ethersound

    Ethersound由Digigram公司于2002年推出，是音頻系統網絡化的早期標準之一。

    值得一提的是，CobraNet和Ethersound都是AoIP領域的開創者，對AoIP的發展產生了深遠的影響，值得尊敬和借鑒。

    WheatNet-IP

    WheatNet-IP是一種音頻網絡解決方案，由wheatstone公司于2005年推出，可以跨越可伸縮的IP網絡將音頻流智能分發給音頻設備。

    Q-LAN

    Q-LAN由QSC公司于2009年推出，是一套開放的IT標準協議與解決方案的集合，Q-LAN使Q-SYS音頻系統（QSC公司的產品）更易于與現代IT網絡集成。Q-SYS采用Q-LAN協議族，用于音頻和視頻的分發以及設備發現、同步、控制及管理。

    Livewire+

    Livewire+ 是Livewire的第二代技術，是由Telos聯盟（Telos Alliance）發明的創新技術，用于在交換以太網上傳輸?shù)脱舆t，高可靠性的音頻流。Livewire于2003年推出，如今Livewire+已兼容AES67。

    RAVENNA

    RAVENNA是一種基于IP網絡傳輸實時媒體的開放標準，由ALC NetworX公司于2010年推出，RAVENNA天生與AES67和SMPTE ST 2110完全兼容。

    AVB

    AVB由IEEE 802.1 AVB工作組（ Audio/Video Bridging Task Group，2012年已更名為Time-Sensitive Networking Task Group）制訂，對以太網進行了功能擴展，提供了一個適于傳輸音視頻流的低延遲，低抖動，低丟包的網絡環境。

    Dante

    Dante是Audinate公司開發的AV系統網絡化的解決方案。Audinate公司通過Dante和音視頻廠商共同構建了一個AV over IP的生態系統，音視頻廠商可以在其產品中嵌入Audinate提供的硬件模塊，芯片，參考設計和軟件。

    Dante是目前在商業上最成功的AoIP解決方案。

    Milan

    Milan是一種基于標準的（standards-based）用于實時媒體的網絡協議，它在IEEE AVB/TSN開放標準的基礎上構建，由Avnu 聯盟（Avnu Alliance）開發和維護（2018年發布）。經過Milan認證的設備，在一起工作時，可以確保最大的便利性，可靠性和功能性。

    設備廠商只需在其產品中使用Milan認證的音頻模塊，即可快速、簡單地組成Milan系統，從而獲得上述益處。

    SDVoE

    SDVoE 由SDVoE聯盟（SDVoE Alliance）開發，提供了一套全棧解決方案，用于在以太網上傳輸AV信號。SDVoE聯盟致力于圍繞SDVoE技術構建一個生態系統，實現軟件定義的AV應用。

    作為互操作性標準的協議/標準

AES67

    AES67是由國際音頻工程協會（AES，Audio Engineering Society）制訂的關于網絡音頻的標準，用于實現采用不同協議（例如Dante, Livewire, Q-LAN , Ravenna）的網絡音頻產品之間的互聯互通。

    AES67不是一項新技術，而是一種橋接遵從模式，任何兼容AES67的設備，只需將其置于互操作性模式，即可實現互通。AES67運行于以太網的第三層，是可路由和可伸縮的。

    SMPTE ST 2110

    由SMPTE協會開發的SMPTE ST 2110是一系列標準，用于實現視頻，音頻和相關數據在IP網絡上的基礎傳輸。它支持高質量和高分辨率的音視頻格式（高達8K）。

    IPMX

    IPMX (Internet Protocol Media Experience) 由AIMS (IP媒體解決方案聯盟)創建，是一套標準和規范的集合，用于在IP網絡上傳輸壓縮的和非壓縮的視頻，音頻和數據，它包含了控制，拷貝保護，連接，管理和安全的相關條款。IPMX植根于SMPTE, AMWA和VSF的基礎工作之上。

    縱觀上述協議和標準，雖各有特色，各領風騷，但真正有強大生命力和廣闊市場前景的，依然是開放的，兼容并蓄的，可以構建完整商業生態的協議和標準。

    三 管理探討

    AV系統的高效、穩定運行，離不開強大易用的管理平臺，網絡化的音頻系統當然也不例外。音頻系統的網絡化，使其借鑒IT管理理念成為可能，因此，對于網絡化音頻系統的管理，與傳統音頻系統相比，有繼承，更有與時俱進的創新。筆者認為，網絡化音頻系統的管理模式主要有以下三種。

    基于中控系統

    中控系統是AV系統的控制中樞，主流中控廠商的產品仍然可以控制網絡音頻系統里的核心設備，但不會成為主要的管理模式，原因在于：

    中控的優勢在于整合多種控制協議和接口，在基于標準IP網絡的AoIP系統里無法發揮其優勢。

    中控主要實現控制功能，在管理方面的功能很少。

    基于廠商原生的管理軟件

    AoIP廠商通常都會提供專用管理軟件，此類軟件可以管理廠商自己的AoIP系統，其不足之處在于：

    對其它廠商AoIP系統的支持不完善。

    不支持針對客戶特定需求的定制開發。

    基于統一管理平臺

    為了兼容業內各種AoIP系統，必須構建一個統一的管理平臺，該平臺可以分別和各類AV相關系統（包括AoIP系統）進行對接（基于API/SDK的底層對接），從而實現對AV系統全面、智能的統一管控。這種架構的主要優勢在于：

    擴展性強

    管理平臺采用模塊化的架構設計，使得平臺既可以讓不同的AV相關系統共存、協作，也可以快速、按需對接新的AV相關系統（包括新的AoIP系統）。

    提升體驗

    管理平臺支持二次開發，可以根據客戶的個性化需求進行定制開發，增強了AoIP系統管理的高效性和易用性，從而提升了最終用戶的應用體驗。

    IT融合

    管理平臺是一個通用的軟件平臺，可以通過接口開發和客戶的其它業務系統無縫融合，比如OA系統，資產管理系統，統一身份認證系統等，使得AV系統的管理真正融入到企業的信息化管理工作當中，讓企業的各項業務都能充分享有AV系統帶來的便利。

    綜上所述，在這個萬物皆網（Everything will be networked）的時代，我們應借鑒IT管理的先進理念，結合AV系統的自身特點，構建AV系統尤其是AVoIP系統的新一代管理架構，用IT的思維和視角研究AV系統（尤其是IP網絡承載的AV系統），其應用前景已清晰可見，那就是讓音視頻設備成為可管理的網絡AV節點，讓IT管理人員可以輕松管理專業的AV系統。
