01

應用描述

    4~8人的會議室是辦公室內最常見的會議使用空間，經常用于部門會議、主管會議，或是跟重要客戶或廠商視訊會議。在這樣的會議應用里，要解決的痛點有：

    一般的會議室只有一條HDMI線材，要投屏的人還要更換位置；

    視訊會議也需要接USB攝像機, 但USB有長度限制, 使用連接上有許多不便；

    桌面太多線材不美觀，降低企業的形象；

    一般的攝像機無法拍攝到會議室內所有的人, 畫質也不好；

    較大的空間音訊品質如果不好, 扼殺了視訊會議該有的品質；

02

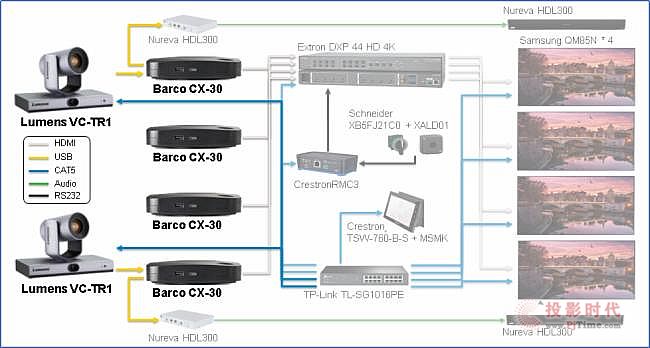

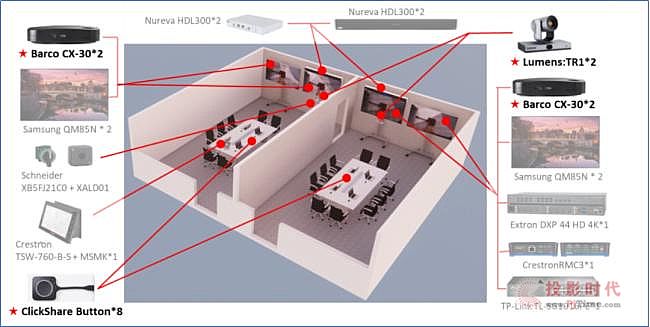

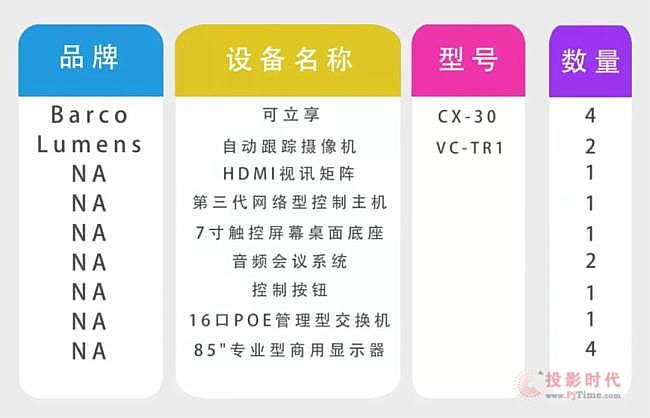

方案配置及拓?fù)鋱D

03

方案特色

    A

    復合式自動跟蹤設計

    Lumens獨創的“屏蔽區域算法” ，解決了黑板、電子白板、講演者之間的自動切換問題，亦可使用人像自動框選功能，捕捉每一位與會者，不會因特寫放大而影響到畫面的清晰度

    B

    便捷的會議接線與屏幕分享

    輕松地將任何空間打造成混合會議空間：可以在任何筆記本電腦上召開效果更好的混合會議。使用您選擇的 UC&C 解決方案主持視頻會議，并以無線方式使用室內攝像頭、麥克風和揚聲器，以便清楚地看到和聽到房間內或遠處的所有參與者。使辦公室內的團隊成員能夠在幾秒鐘內與遠程參與者建立聯系。

    擺脫線纜，無需設備，無需安裝，只需輕點按鈕或者使用桌面端/移動端App即可快速將內容分享至大屏幕;

    為用戶提供一個干凈整潔的會議室;

    擺脫各種轉接接口;

    不受位置限制的自由分享;

    自帶設備也沒問題;

    讓分享和協作變得流暢;

    讓會議變得更加高效;

    全室音訊覆蓋效能帶入您的大型 Microsoft Teams 空間 ;

    虛擬麥克風布滿會議室，以便收到任何角落的聲音持續自動校正功能，即使房間重新設定，無需調整音訊設定

    C

    會議室中控管理與一鍵設備開啟

    D

    二合一、一對一靈活的會議空間運用

04

應用場景

    2間獨立會議室可以1對1單間模式下使用，也可2合1，作為組合間模式使用，應用說明如下：

    主會議室 （ Dionysus ）

    主會議室中的觸控屏可用于控制系統并決定房間是 單間模式 還是 組合間模式。

    單間模式

    Crestron Touchpanel 將控制僅用于 Dionysus 房間的源路由。

    獨立模式：獨立圖像將顯示在兩個顯示器上- 專用CX30單元將顯示在專用顯示器上。

    雙模式：房間中主要CX30單元的圖像將顯示在兩個顯示器上(重復)

    組合間模式：

    Crestron Touchpanel 將控制兩個房間的信號源路由，并繞過從屬房間的開關狀態。通過觸控式熒幕，您可以將任何CX30設備路由到任何房間并進行任何可能的組合。

    次會議室 （ Callisto ）

    主會議室中的觸控屏可用于控制系統并決定房間是 單間模式 還是 組合間模式。

    單間模式

    按下開關時 --> 獨立圖像將顯示在兩個顯示器上 - 專用CX30單元將顯示在專用顯示器上。

    設置開關時 --> 房間中主要CX30單元的圖像將顯示在兩個顯示器上(重復)

    開關狀態將由 Crestron 控制器檢測�？刂破鲗⑼ㄟ^(guò) LAN 控制 Extron 的 DXP

    組合間模式：

    次要房中的開關將被忽略，系統的控制將從主會議室的觸控式熒幕接管。按鈕需要標記：

    獨立(不同的圖像)

    組合(復制主圖像)

    以上無論哪種使用模式，都可以利用Lumens TR1的人像自動框選功能捕捉每一位與會者，因Lumens TR1具有20倍光學變焦，所以即使在給與會者特寫時，也不會因放大影響到畫面的清晰度！

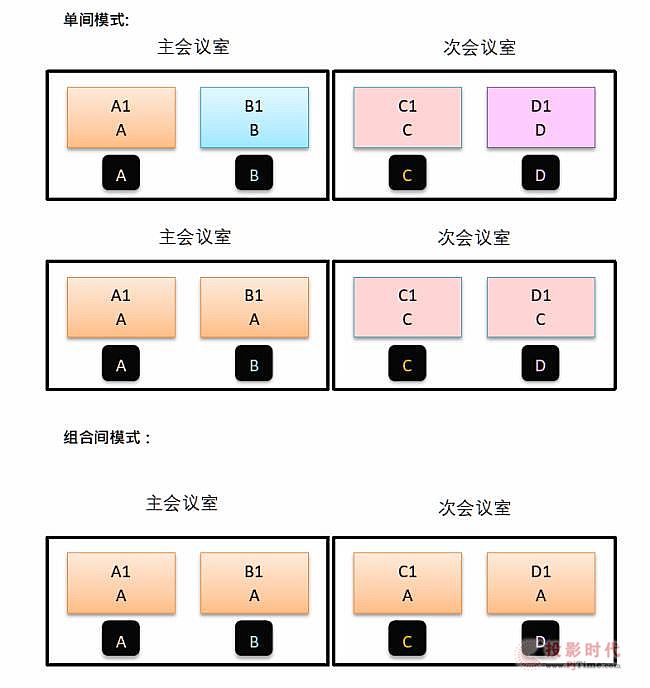

    說明：A1、B1、C1、D1代表4個顯示器，其中A1和B1顯示器在主會議室，C1和D1顯示器在次會議室;A、B、C、D代表4個信號源。

05

產品主要規格

    Lumens ：VC-TR1

    智能自動跟蹤及自動切換影像畫面

    HDMI、3G-SDI、IP及USB影像輸出

    支持 PoE+，易于安裝

    Barco ：CX-30

    與遠程與會者互動、討論 & 協作，通過反控、注釋和白板開展互動會議

    完全支持BYOD

    遠程協作

    完全互動性

    與您的設備、會議平臺(UC)和外圍設備品牌一起使用

    增強的安全性

    互連和云管理

    包含2個會議按鈕

    通過會議按鈕或協作應用程序進行協作

06

經典案例

    比利時國家鐵路公司

    比利時國家鐵路公司，采用了上述無線會議協作系統，為用戶提供一個干凈整潔的會議室，擺脫各種轉接接口，不受位置限制的自由分享，讓分享和協作變得流暢，讓會議變得更加高效。

    比利時國家鐵路公司，簡稱比利時國鐵，是比利時的國營鐵路運營商，總部設于布魯塞爾。其企業標識由亨利·范·德費爾德在1936年設計并使用至今，為一個中性語言的字母B被水平置于一個橢圓形內。
