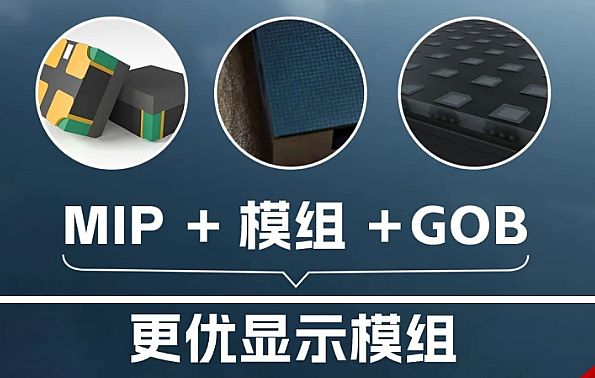

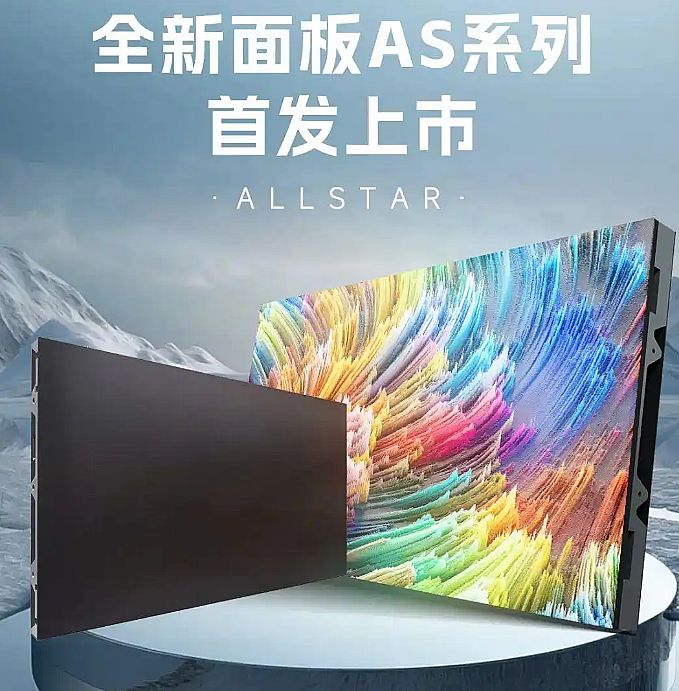

近日,國星光電正式發布其創新產品——MIP面板AS系列。其核心優勢在于采用了“MIP+模組+GOB”三重技術融合方案。這讓大屏君聯想到幾年前國星光電首推的IMD集成封裝燈珠。彼時,IMD方案憑借其相對較低的封裝和應用門檻,成為眾多二三線LED直顯品牌進軍P1.0左右微間距市場的首選技術路徑,極大地推動了微間距和Mini LED產品的普及化,使其不再是頭部品牌的專屬。
如今,國星光電在“集成封裝”的道路上再次升級,提出了“MIP面板” 這一全新產品形態。那么,其核心優勢究竟體現在何處?國星光電推出這一方案的主要目的又是什么呢?
MIP的低難度與高難度
自MIP技術誕生以來,其宣傳重點之一便是與傳統SMT(表面貼裝技術)標貼工藝的高度兼容性,即對中下游制造企業的賦能能力。但對此,大屏君認為需要辯證看待:“沒有定量的定性是不可靠的”!
一方面,低門檻場景: 如果目標產品是P1.5或以上間距,使用的MIP燈珠尺寸在1010或更大,那么傳統的SMT標貼生產線確實可以幾乎無需改造(設備、工藝、材料)即可直接兼容。原因很簡單:對于下游應用而言,關注的是燈珠的物理尺寸、電氣接口等外部特性的一致性,而非其內部的LED芯片是否為Micro LED。這充分體現了MIP在普及化方面的兼容性優勢和成本潛力。
但是,從競爭角度看,MIP的這種“兼容性”本身并未賦予下游廠商顯著提升產品性能或體驗的額外優勢。SMT標貼工藝固有的維修頻率較高的問題依然存在,產品在物理間距指標上的表現也與傳統燈珠產品處于相似水平,未能帶來顯著的差異化競爭力。
另一方面,高門檻現實:當目標產品指向P0.7甚至更小間距的尖端微間距市場時,所需的MIP燈珠規格(如0202/0404)則完全超出了傳統SMT設備、工藝和材料的處理能力。
雖然相較于直接進行RGB三原色Micro LED芯片級別的巨量轉移,MIP封裝(先封裝成單色或RGB集成單元)確實降低了巨量轉移的絕對難度(因為轉移對象更大、數量更少、可維修性增強),但這并不意味著零門檻。對于微間距市場而言,MIP封裝本身依然需要高精度的巨量轉移技術支撐。
所以,大屏君要說,MIP技術絕非一個“放之四海皆低門檻”的萬能鑰匙。應用MIP燈珠生產高端終端產品,尤其是在更小燈珠規格與更小間距的結合上,依然是行業面臨的技術高地。而國星光電此次推出的“MIP面板”產品,其核心使命,正是為了系統性地攻克這一難題。
MIP面板,帶來進一步的成本和品質優勢
大屏君認為,MIP面板的推出,為下游應用帶來了革命性的簡化:
1. 直接交付“面板”,跳過超高難度環節: 對于需要0202燈珠生產P0.5級別產品的客戶,他們拿到的不是零散的、難以處理的微米級MIP燈珠,而是“一整塊”完成核心封裝和集成的高質量面板。這從根本上消除了下游進行超高精度巨量轉移或超精密SMT貼裝的技術壁壘和風險。
2. GOB加持,全面提升可靠性: 即便是生產P1.2間距的產品,使用1010尺寸的MIP燈珠,由于這些燈珠在面板內部已經完成了GOB(Glue on Board,板面覆膠)封裝工藝,使得最終面板產品在物理強度、環境穩定性、長期可靠性方面得到質的飛躍,故障率顯著降低。其整體應用效果足以媲美甚至超越部分COB(Chip on Board)類產品。
由此可見,MIP面板這一概念的本質,是國星光電為二三線品牌及更多中下游廠商量身打造的、通往高端MIP微間距顯示市場的“技術棧”。它顯著降低了技術門檻,堪稱當年IMD方案的“超級進化版”。“面板”一詞源于成熟的LCD產業,代表著高度集成化、標準化的核心組件,終端企業只需圍繞其進行外圍功能適配。這種模式,正是像國星光電這樣深耕封裝環節的企業所追求的未來形態——從提供元器件升級為提供核心子系統。
但是,大屏君進一步了解到,國星光電的MIP面板概念,并不是單純的將“下游表貼的活先干了”,而是對整個制造流程的優化和緊密銜接。其具有內在的技術升級特征:
流程優化,降本增效: MIP燈珠無需經歷獨立的“出廠、運輸、倉儲”等環節,而是在一條高度集成的產線上直接加工成最終的面板形態。這不僅減少了物流和中間管理成本,更關鍵的是,由于省去了燈珠作為獨立器件對外部環境(如防潮、防靜電)的嚴苛要求,以及后續SMT貼裝帶來的應力風險,可以適度“降低”對單個MIP燈珠封裝體的某些極端性能要求標準。同時,壓縮了中間工藝環節,實現了更緊湊、高效的一體化制造流程,最終帶來終端產品單位像素成本的實質性下降。
結構優化,性能提升: 一體化的面板結構設計,為整體光學設計(如墨色一致性、對比度)、散熱結構、物理強度等提供了更大的優化空間。這使得在更具成本效益的基礎上,也能實現更優的最終顯示效果和可靠性,形成“低成本、高品質”的獨特競爭力。
定制化能力成為新要求: 當然,面板形態也意味著其像素間距在出廠時即已固定(類似于IMD模組)。面對下游多樣化的應用場景和間距需求,MIP面板供應商必須具備強大的定制化開發能力。這不僅指間距規格的定制,更包括對內部Micro LED顆粒特性(如亮度、波長)、像素光學結構設計(如黑占比、光學透鏡)等進行差異化定制,以滿足不同客戶的特定性能需求。這成為MIP面板對封裝企業提出的新挑戰與新機遇。
將“減本增效”、“顯著降低下游制造門檻與風險”、“滿足高端市場對可靠性和畫質的需求”、“提供靈活的定制化選項”等諸多優勢聚合在一起,便構成了國星光電MIP面板產品的核心競爭力。
其中,賦能廣大中下游廠商的特性尤為關鍵。它使得P1.2以下的高端微間距MIP市場,不再是少數技術巨頭的“禁臠”,而是向數量龐大的中小型LED直顯參與者敞開了大門。這將深刻改變MIP技術,乃至整個Micro LED技術的普及路徑和產業格局。
過去,只有資金和技術實力雄厚的行業頭部企業敢于大規模投入MIP和嘗試Micro LED。而通過MIP面板這一創新形態,絕大多數LED直顯企業都能以相對較低的初始投入和技術門檻,快速進入并布局Micro LED領域。這對加速MIP產品的市場化落地、迅速擴大產業規模具有不可估量的推動作用。
因此,國星光電推出MIP面板的核心目標與最看重價值,在于其“普惠性”。它旨在打破技術壁壘,讓更廣泛的產業生態共享Micro LED技術升級的紅利。至于技術優勢和成本優勢,都是服務于實現這一“普惠”目標的手段。國星光電的目標,是成為Micro LED時代“普及化浪潮”的核心推動者和關鍵部件供應商。
LED直顯終局:“面板化”大勢所趨
“COB封裝的最小結構是一塊小型面板、COG玻璃基封裝的最小結構是一塊面板——如今,原本作為分立器件的MIP燈珠結構,也演進為面板形態……” 我們清晰地看到,在P1.2間距及其以下的微間距市場,幾大主流技術路線(COB, COG, MIP)殊途同歸,都指向了‘面板’這一終極形態。
業內專家對大屏君表示:P1.2及以下間距面臨雙重“微縮化”挑戰——像素間距極小和Micro LED芯片尺寸更小。在如此精密的尺度上進行復雜且密集的操作,如果工藝流程環節過多、鏈條過長,必然導致成本失控、良率低下、品質難以保障。最有效的解決方案,就是盡可能在有限次數的、高度集成的制造步驟中,產出接近最終產品形態的“初級模塊”。
在傳統LED直顯時代,這個“初級模塊”是“燈珠”;而在微間距和Micro LED時代,“面板”則成為更優解。因為只有面板級的高密度集成,才能滿足“有限操作次數內達成高集成效果”的核心訴求。這代表了產業分工和制造技術進化的必然方向,值得所有業內企業高度重視:
1. 頭部品牌向上整合: 為掌控更多成本、技術差異化和創新主導權,頭部LED直顯品牌必將積極向上游延伸,布局封裝乃至面板制造(如自建面板產線)。
2. 中游封裝企業的核心機遇: 對于國星光電等中游封裝企業而言,“面板”將成為未來高端產品的主流形態和核心競爭力。無論是COB、COG還是MIP/Micro LED,提供高性能、高可靠性、可定制的面板化解決方案,是其立足未來的關鍵。
3. 中小品牌的快速通道: 對于數量眾多的二三線及以下品牌,“面板化”產品極大地簡化了其技術復雜度,顯著降低了進入高端市場的門檻,使其能夠快速推出高品質、高性能的微間距產品,抓住市場機遇。
綜上所述,大屏君認為,國星光電力推“MIP+模組+GOB”面板的核心目標清晰而深遠:首先是,技術普惠者,實現Micro LED顯示技術和MIP對二三級品牌的“普惠化”。其次是,產業鏈價值重塑者,推動LED直顯產業,尤其是微間距領域,向“面板化”時代加速演進。其三是,市場格局的推動者, 通過降低門檻和成本,激發更廣泛的市場參與度,快速擴大MIP/Micro LED的市場規模和應用場景。
因此,“MIP面板”的推出,是國星光電瞄準Micro LED普及化浪潮,以封裝技術創新為支點,撬動產業鏈價值重分配,最終實現自身從元器件供應商向核心面板/模組解決方案提供者躍遷的關鍵戰略布局。大屏君人認為,通過MIP面板創新,國星光電將鞏固并提升封裝環節在產業鏈中的核心價值地位,從單一的燈珠供應商轉型為提供高度集成化、標準化、具備定制能力的關鍵顯示面板/模組供應商,掌握更大的話語權和價值空間。
