一、系統概述

多功能廳以其功能的多樣性（如： 會議廳，視頻會議廳，報告廳， 學術討論廳，培訓廳等），特別適合我國國情需要，并在這幾年的時間得到迅速普及應用。在初期的建設投入上可能要高於單一功能的投資建設，并且從技術的角度上來看，對系統在設計和施工上都有一定的技術復雜度，尤其對用戶方的使用也有一定的技術要求， 這就需要一種技術來綜合管理不同功能的A/V設備使其相互協調的工作，這種技術就是中央控制技術。

二、用戶需求

整個系統要高效率的完成教學任務，結合各個系統，充分發揮各個系統的功能，實現現代化的會議、教學、培訓、學術討論。

（一）多媒體顯示系統：

多媒體顯示系統由高亮度、高分辨率的液晶投影機和電動屏幕構成；完成對各種圖文信息的大屏幕顯示。由於房間面積較大，為了各個位置的人都能夠更清楚的觀看，整個系統設計了2套投影機顯示系統。

（二）A/V系統：

A/V系統由4臺計算機、攝像機、DVD、VCR（錄像機）、MD機、實物展臺、調音臺、話筒、功放、音箱、數字硬碟錄像機等A/V設備構成。

完成對各種圖文信息（包括各種軟體的使用、DVD/CD碟片、錄像帶、各種實物、聲音）的播放功能；實現多功能廳的現場擴音、播音，配合大屏幕投影系統，提供優良的視聽效果。并且通過數字硬碟錄像機，能夠?qū)⒄麄�過程記錄在硬盤錄像機中。

（三）房間環境系統：

房間環境系統由房間的燈光（包括白熾燈、日光燈）、窗簾等設備構成；完成對整個房間環境、氣氛的改變，以自動適應當前的需要；譬如播放DVD時，燈光會自動變暗，窗簾自動關閉。

（四）智能型多媒體中央控制系統：

采用目前世界上檔次最高、技術最成熟、功能最齊全，用途最廣的美國CRESTRON（快思聰）中央控制系統，實現多媒體電教室各種電子設備的集中控制。

• 要求操作簡單、人性化、智能化；
• 要求整個系統可靠性高；
• 盡量多的體現出各種設備的卓越功能，讓所有設備工作在最佳狀態，發揮設備的最大功效；
• 為完善操作人員的系統工作，要求能夠?qū)崿F(xiàn)計算機網路控制功能，完成遠端監視、遠端同步控制、遠端維護等等功能
• 能夠控制DVD、錄像機、MD 進行播放、停止、暫停等功能；
• 能夠控制投影機，進行開/關機、輸入切換等功能，并能夠控制電動吊架、屏幕，實現上升、停止、下降等功能；
• 能夠控制實物展臺進行放大、縮小等功能；
• 能夠控制音量，進行音量大小的調節功能；
• 能夠控制A/V榘陣、VGA榘陣，實現音視頻、VGA信號自動切換控制功能
• 能夠控制房間的燈光和窗簾，自動適應當前的需要；

（五）設備清單：

整個系統的設備清單（含控制方式分析）如下：

三、產品清單

1、根據上述情況，列出快思聰中央控制設備清單及說明：

2、除了需要以上中央控制系統設備外，還需要快思聰所特有的技術來完成相關一些網路功能：

• 遠端即時診斷軟體Network Analyzer；
• 遠端系統日志記錄e-Datalog；
• 遠端控制軟體e-Control 2 IE、e-Control 2 EXE等；

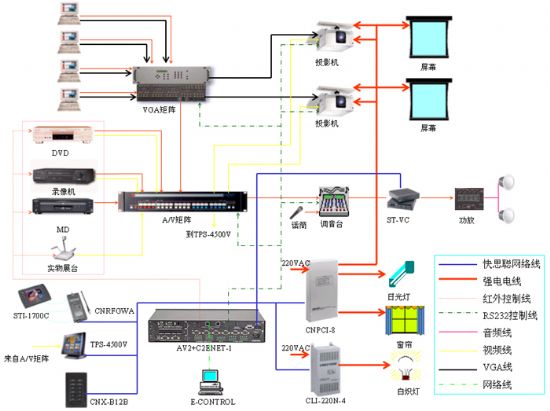

四、系統示意圖

五、功能描述

通過安裝以上快思聰中央控制系統，能夠輕松的實現智能化、人性化的控制：

1、多媒體顯示系統的控制：

• 通過主機後的串口（RS232/RS422/RS485埠），控制投影機的所有功能，如開/關機、對視頻圖像、計算機圖像的切換等；并且能夠自動實現關聯動作，如關閉系統時，自動將投影機關閉；

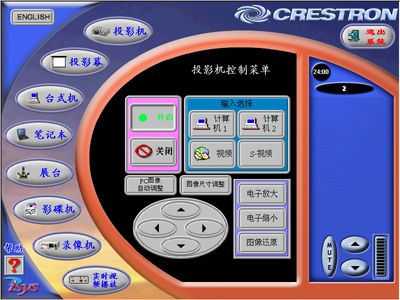

  TPS-4500 - 投影機控制菜單

• 通過CNPCI-8（8路強電繼電器），控制電動吊架和屏幕的上升、下降、停止；并且能夠自動實現關聯動作，如投影機開時，電動吊架和屏幕自動下降，投影機關時電動吊架和屏幕自動上升；
• 可以利用TPS-4500V的視頻預覽功能，在將視頻經投影機投出到屏幕之前，確認播放的視頻圖像就是所需要的視頻圖像。

2、 實現A/V系統的控制：

• 通過主機後的串口（RS232/RS422/RS485埠），控制VGA/RGBHV榘陣（A/V榘陣）自動選擇計算機的圖像輸出到投影機，并且投影機自動切換到VGA輸入；
• 通過主機後的IR（紅外）控制埠和IRP2（紅外發射棒），控制DVD（錄像機、MD、實物展臺）的所有動作，如播放、暫停、停止等功能；并且可以自動將DVD（錄影機、MD）的圖像切換到投影機，投影機自動選擇視頻輸入，自動將DVD（錄影機、MD、實物展臺）的聲音切換到功放；

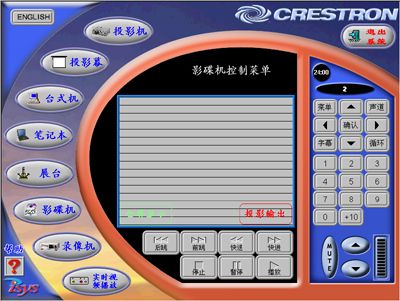

  TPS-4500 - DVD控制菜單

• 通過ST-VC音量控制器，控制功放輸出音量的大小。

3、 實現房間環境系統的控制：

• 通過CNPCI-8（8路強電繼電器），控制日光燈的開關，并通過CLI-220N-4（白熾燈調光器）調節白熾燈的亮度；并且能夠設置多種燈光模式預設（如會議模式、A/V模式、培訓模式等等），使得燈光迎合各種的場合需要。
• 通過CNPCI-8（8路強電繼電器），控制窗簾的開/合，迎合各種場合的需要；
• 通過CNPCI-8（8路強電繼電器），控制投影機、A/V設備的設備電源，實現電源的自動、節能管理，而且可以更好的保護設備，如系統會在投影機關機後預留足夠的時間給投影機散熱，然後才自動斷開投影機的電源；
• 該系統配置了2個觸摸屏（TPS-4500V和STI-1700C）和1個面板（CNX-B12W），方便客戶使用：控制室操作人員使用TPS-4500V，可實現所有設備的控制；主席臺上使用STI-1700C操作，只完成一些簡單的操作；而CNX-B12W則安裝在門口，方便出入時操作，如剛進入時開燈。

4、 實現網路控制功能：

利用快思聰提供的強大的E-Control功能，基於網路（LAN、WAN），利用計算機可以完成對本地設備的遠端監視、遠端同步控制、遠端維護等等功能，結合本地的觸摸屏控制，真正的達到完全智能化的控制、管理；以下是幾個E-Control技術舉例：

• E-Control 2 IE：通過網頁流覽器 Internet Explorer訪問快思聰控制主機，可以完成對本地設備的遠端同步控制，介面完全跟本地的觸摸屏操作一模一樣；

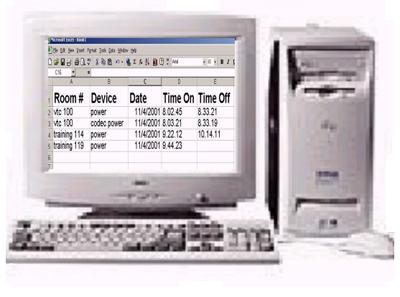

• E-Datalog：通過LAN集中記錄系統中所有設備控制活動，并生成Microsoft Excel檔；如何時打開投影機，從而評估最常使用的元件來簡化將來的設計，也可以根據使用頻率決定對設備的維護。
