一、系統概述

    SMARTISYS（思美特）智能控制系統是全球第一家運行嵌入Linux的中央控制系統，代表了中央控制系統技術發展的方向；思美特控制系統功能更強大，控制更靈活，能夠融合不同媒體和應用技術，能夠無縫的與客戶的應用系統集成，適應了多媒體控制系統發展的要求。

    在科技與社會飛速發展的今天，人們?cè)谌粘Ｉ�活和工作中占有和接觸的信息量越來越大，因此人們之間的信息交流和溝通也就變得越來越頻繁，越來越重要。這就需要我們能夠簡潔明快的表達自己的意思，生動清晰的展示自己的產品，還要易于控制復雜多變的現場環境等。形象的說，就是我們需要高質量的音頻信號，真實、高效、實時、高清晰的視頻動態畫面及圖像、實物資料，準確無誤的數據表達及一套實用高效的控制系統，以方便實現所有操作。這樣，我們的系統不但進入了有序的組織狀態，同時也保證了教學或會議高效的進行，同時，充分考慮應急指揮、控制、調度和切換，讓用戶能在最短的時間內處理突發事件等。這樣的解決方案無疑是目前最具有現實意義的控制工具，我們將其稱為智能控制系統。思美特控制系統就是適應控制系統要求的智能控制系統。

    思美特控制系統可以輕松的實現如下功能：用戶只需要坐在觸摸屏前，便可以直觀的操作整個系統，包括系統開關、各設備開關、燈光明暗度調節、信號切換、信號源的播放和停止、各種組合模式的進入和切換、音量調節，以及對用于擴聲的會議音響系統；用于討論、表決、投票的數字會議及同聲傳譯系統；用于遠程會議的視頻會議系統；用于視頻、VGA信號顯示的大屏幕投影系統；用于提供音視頻信號的多媒體周邊設備；用于全局環境設施、系統設備控制等系統的全自動綜合控制等等。

    以下，我們結合思美特控制系統在高校的實際應用從8個方面來介紹主要特點。

二、功能特點

    1．真彩觸摸控制，支持任意動態視頻

    SMARTISYS新一代嵌入式真彩觸摸屏，采用有源陣列真彩TFT寬溫、寬視角液晶屏，低功耗32位嵌入式 CPU，運行嵌入式Linux或WinCE操作系統，我們將嵌入式控制的最新概念引入多媒體控制系統領域，產品可靠性、穩定性更高，擴展性和應用更靈活。

    同時，觸摸屏支持任意動態視頻，不僅可以在觸摸屏的任意位置監視不同的視頻信號，讓用戶直接使用該觸摸屏回傳視頻信號（如圖1），而且還可以控制和播放內部存儲或網絡上其他地址的任意格式的視頻文件，令你可以直接在線點播電影等。

圖1：任意動態視頻示意圖

2．操作快捷及智能程序化控制

    由于媒體設備眾多，往往有很多搖控器，先開什么，后開什么，使用者往往無所適從。有了思美特控制系統，將所有的搖控功能都集中到觸摸屏上進行操作。同時，可以使用Smart Control Builder邏輯設計軟件進行控制邏輯設計，從而實現設備并行操作、異步操作、或者定時處理和延時處理等，實現程序化控制。
而對于用戶，只需點擊觸摸屏，無須專業培訓，無須了解受控制設備的性能原理，通過精心設計顯而易見的操作模式，就能夠方便、靈活的控制會議室內所有的影音視頻設備、計算機系統和環境設備，使復雜的應用變得簡單明了（如圖2和圖4）。

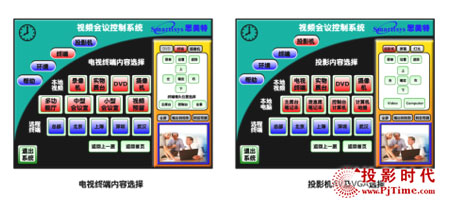

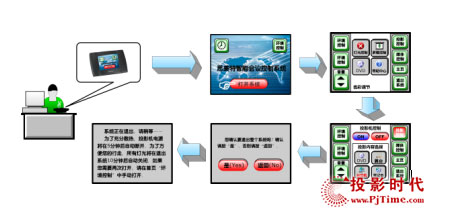

圖2：使用觸摸屏遙控操作整個系統示意圖

    思美特控制系統可以實時對現有的AV、計算機及眾多音頻信號進行無縫切換，讓你隨心所欲控制投影機、監視器等終端顯示及系統音頻的內容（如圖3），包括對整個音頻系統的保護功能（如圖5）等。

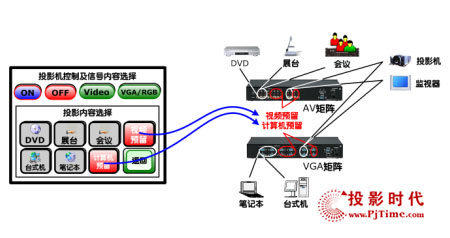

圖3：多信號快速切換功能

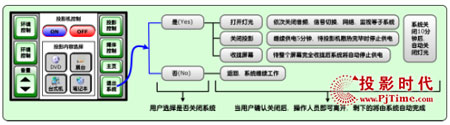

圖4：系統智能程序化控制實例

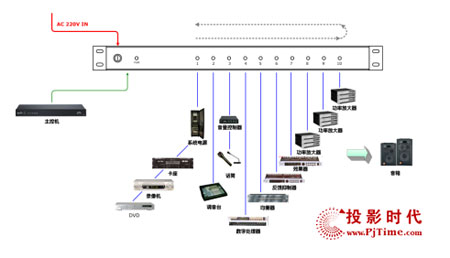

圖5：控制系統對音頻系統的保護功能

3．任意界面定制及集成Web遠程控制技術

    思美特可以根據用戶的要求，對系統設備進行再創造，再設置，使系統設備的功能、參數、性能更符合用戶的要求。另外，還可以根據用戶不同的使用要求，設置不同的功能、參數，即形成不同的功能模式，并將這些模式存貯起來，以供隨時調用。

    同時，整個系統的控制界面可以非常方便的集成到瀏覽器中（如圖6），使用計算機瀏覽和控制整個系統就像使用觸摸屏一樣簡單和快捷，同時，觸摸屏支持TCP/IP協議簇，令你將控制范圍擴展到世界上的每一個角落，并且提供可視化在線系統設備的配置、管理和維護等。

圖6：整個系統集成Web遠程瀏覽和控制技術示意圖

4．全面的媒體表現及控制手段，超強的網絡適應能力

    思美特控制系統支持磁帶、錄像帶、CD/VCD/DVD、幻燈片、廣播等多種媒體表現手段（如圖7）。同時，由于該系統可以擁有RS232/422/485、紅外、弱電及強電控制、I/O、A/V、VGA/RGB等控制和接入端口，任何新的媒體及數碼設備我們都可以非常方便的整合到系統中去（如圖8）。

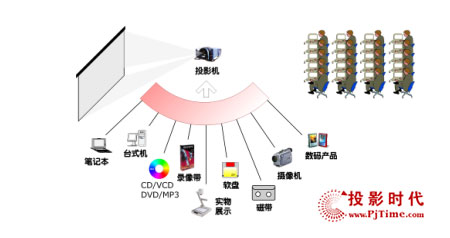

圖7：媒體表現手段多樣化示意圖

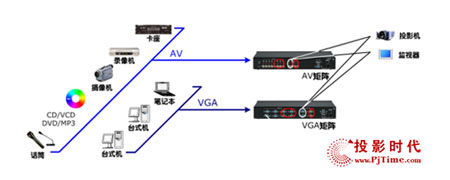

圖8：新設備的增加和系統的預留

    另外，思美特控制系統及視頻終端設備均支持TCP/IP，可以在任何時間、任何地點以IP、專線、LAN 、ADSL等多種接入方式接入（如圖9），支持動態獲取IP地址，大大增加了遠程教學和會議系統的靈活性。

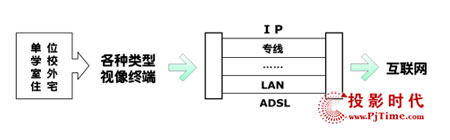

圖9：視頻終端IP接入方式多樣化示意圖

5．卓越的遠程桌面連接和在線注解功能

    配合Smart Virtual Desktop Gateway軟件，思美特控制系統可以提供對計算機的遠程虛擬桌面（Virtual Desktop）功能。可以直接在觸摸屏上虛擬計算機的桌面，操作觸摸屏就可以直接操作計算機了（如圖10）。這樣，報告人就可以直接通過觸摸屏以有線或無線的方式控制自己的筆記本，并直接將筆記本上的內容顯示在觸摸屏上。

    另外，提供可定制的MultiMODE?功能，極大地?cái)U(kuò)展了真彩觸摸屏的應用范圍；簡捷的軟切換按鍵，隨時在控制界面和操作系統應用之間切換。

    思美特觸摸屏具有OnlineNOTE?在線注解功能，極大地提高產品的交互和集成能力。通過定制，也可以將此功能關掉，只當一般的觸摸屏使用。這樣，講解人可以直接在觸摸屏上對計算機上的內容進行標注，并能直接顯示于投影設備上（如圖11）。本項功能十分適用于演示、授課和演講等應用環境，同時，支持SmartPNP?協議。SmartPNP協議是一項基于TCP/IP協議的設備自動發現協議，任何支持SmartPNP?協議的設備可以與本系統軟件連接。

6．超級管理及安全認證功能

    思美特系統采用了目前最先進的加密技術，不僅對觸摸屏的進入和使用進行安全認證（如圖12），和不同權限的分配。而且，整個系統支持設備的數字證書，通訊協議采用的是128位到1024位加密算法，同時支持SSL通訊標準。從而保證本地或遠程控制、網關以及內置的Web Server等網絡的系統功能的絕對安全性。

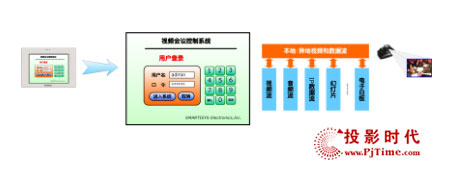

圖12：系統加密及安全認證功能示意圖

7．便于今后擴展和升級

    該系統支持目前市面上幾乎所有的影音視頻、多媒體及數碼設備。我們的系統控制均支持超低成本擴展，新增的設備，我們隨時都能非常方便的融合到整個系統的控制中去（如圖13）。完全可以滿足當今系統高靈活性及擴展性的要求。

    同時，對于思美特的系統設備，可以通過Smart Manager Center ?中央管理軟件，實現在線自動升級（如圖14）、遠程管理和遠程控制。對于工程商和用戶來說，隨著工程數量的增多，實現遠程維護和管理變得非常重要。由于思美特的所有主控設備都帶有網口，再配合中央管理軟件，你在辦公室中，就可以進行遠程編程、維護和管理。你能夠及時而高效地解決用戶的問題。

圖13：系統擴展和升級示意圖

8．高可靠性和高穩定性

    思美特控制系統允許用戶7×24小時連續開機運行，任何的停電、短路都不會對整個系統造成損壞和程序的混亂。使用思美特控制系統的工程，從設備的布置，常用接口和線纜的安裝，我們都嚴格按照結構化布線和工程施工規范進行，并充分使用旁路設計、冗余設計；實現應急手動控制、多點控制；對所有設備電源進行智能電源管理等等措施。這些措施能極大地提高系統的可靠性、穩定性。

三、思美特控制系統原理圖

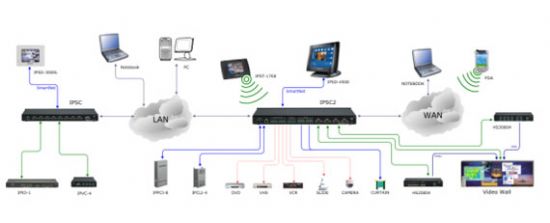

圖15：思美特控制系統原理圖

四、結束語

    思美特系列產品功能強大、擴展方便、可靠性高，能夠無縫地與客戶的應用系統集成，極大地提高了系統的使用效率。思美特系列產品廣泛應用于多功能廳、會議室、多媒體中心、體育中心、培訓中心、視像會議中心、指揮控制中心、展示和演播中心、監視監控中心、工業自動化、樓宇自控和智能家居等眾多應用領域。

    通過多年的發展，思美特科技公司是國際ICIA的會員單位、閃聯IGRS標準工作組成員，是Microsoft、Intel和Motorola的全球合作伙伴。思美特科技奉行“與客戶共贏”的原則，與時俱進，發揚“開拓創新，精益求精”的企業精神，倡導“無限IP，融合控制”互聯互控的新理念。在嵌入式控制系統、手持終端設備、智能顯示設備、嵌入式操作系統等領域開展與國內企業技術合作和交流，提供先進的產品和專業的技術服務，與合作伙伴攜手共進，共同推進中國多媒體科技事業的發展。
