中國石油天然氣集團公司視頻會議室是在2002年底開始籌備并實施的會議室系統集成項目。該會議室集視頻會議、報告講座、新聞發布等多種功能，可容納200人同時與會，會議室建成后，可以與中石油會議電視系統組合，舉行全國石油系統的視訊會議。視頻會議室配備了先進的多媒體音、視頻設備，高清晰度專業攝像系統，大屏幕及等離子顯示屏顯示系統，專業音響擴聲系統和方便操作的智能中央控制系統等等，并預設了多個信息點和數據顯示端口、音視頻采集系統、字幕疊加、非線性編輯系統和同步閉路信號傳送設備等等，系統設計合理，功能完善，操作簡便，完全滿足各種不同的會議要求。中國石油集團公司視頻會議室的建成，是中石油加速信息化建設的一部分，是提高企業經營管理效率、增加國際競爭力的重要發展戰略。本系統現已正式運行，成功舉行了數次全國性的中石油系統視訊會議。

系統簡介

    1.智能會議室要求所有設備統一指揮控制，高度集成化的設計使會議室中的所有設備有機地結合在一起，從而增加了控制員對整個會議的控制度，明顯提高了效率。
    2.引入專業的飛利浦?jǐn)?shù)字會議網絡(DCN)，使數字技術的優越性得以充分發揮，用簡單的網絡系統處理和傳送數字信號，不僅大幅度改善了音質，簡化了安裝和操作，還保證會議和諧有序的進行。
    3.觸摸屏直觀化、可視化的操作界面使繁多設備的控制變得簡便、快捷。
    4.高質量的音視頻設備使信號無損的通過，信號品質達到專業水準。
    5.科技化、智能化的集成充分體現了現代會議的品味。
    6.規范化、系統化的會議配置有助于提高企業形象。

會議場所常配備的會議設備

    1．會議音響擴聲系統
    均衡器：DIGITAL DS231
    反饋抑制器：SONY FR300
    效果器：DIGITAL DS241
    功率放大器：CYBERSOUND CX3550
    音箱：SOUNDBUTE CM-55(8支)

    2．討論、發言用數字會議系統
    PHILIPS DCN數字會議系統

    3．遠程會議視頻會議系統
    終端：POLYCOM VS4000.
    MCU

    4.高清晰度攝像系統
    Panasonic E300

    5.用于視頻、VGA信號顯示的大屏幕投影機、等離子體顯示系統
    投影機：SONY FX51
    等離子顯示屏：NEC

    6.音視頻信號處理設備
    AV矩陣：AUTOPATCH 16X8
    RGB矩陣：AUTOPATCH 8X4
    掃描轉換器：KRAMER SC703

    7.全局環境設施、系統設備控制的智能中央控制系統等
    AMX中央控制系統

    8.用于攝像照明的專業燈光系統

    9.用于存儲的視頻采集圖形工作站及非線性編輯系統
    圖形工作站：IBM6850

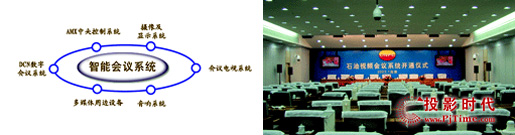

   多媒體會議系統由四個子系統組成：

    1、PHILIPS數字會議網絡(DCN)及同聲傳譯系統：向各與會者傳送穩定的會議音頻信號，包括會議集體投票表決及實現即時多語種翻譯的同聲傳譯功能。

    2、投影、等離子體顯示及音響系統：現場的視頻、音頻主要實現設備。

    3、多媒體周邊設備：各種視頻、音頻信號的輸入輸出設備，多媒體電教設備及現場環境的最終實施設備。

    4、AMX智能中央控制系統：通過一個無線彩色觸摸屏，集中控制會議場所內所有設備，包括系統電源的開關、現場燈光的調節、屏幕的升降、各種多媒體設備的操作等等。

    主要系統設備介紹

    1、攝像機
    攝像系統采用Panasonic 3CCD專業廣播級攝像機AW-E300，高性能的3CCD提供了850線的高分辨率圖像，10比特DSP數字處理使信噪比最高達到63dB，最低照度可達1.5lux；不僅如此，菜單方式的功能設定和高密度的電路設計確保了AW系列不僅擁有小巧靈活、牢固可靠的機身、可操作性強、圖像品質優秀，使水平分辨率、信噪比、最低照度等達到更高的指標，滿足會議室全景及特寫圖像捕捉的要求。

    2、會議系統
    會議系統采用荷蘭PHILIPS公司的DCN會議系統，

    3、矩陣
    視頻矩陣采用美國AUTOPATCH16X16

    4、中央控制器
    中央控制采用美國AMX智能控制系統
    AMX智能中央控制系統是技術先進、兼容性好的智能控制系統。其強大的深層開發軟件，可以實現各種各樣復雜的控制要求，其全中文圖示控制界面操作方便。AMX智能中央控制系統的硬件設備及軟件方面都已經非常成熟，它能夠控制終端監控室、多媒體教室內的所有具備232/422/485/串口、紅外線、繼電器口、I/O口或其它國際標準/通用專業設備控制接口的系統終端設備、演播監視設備等等。外觀設計精美，質量可靠，具有很高的性能價格比。教室的所有環境設置均可通過觸摸屏、電腦、墻式面板進行多點控制。

    使用此系統優點:對外圍設備有廣泛的兼容性，穩定性極高。強大的網絡接口實現多點遠端控制，中控器反應快捷、軟件開發度極高，擴充力強，可按用戶的要求通過編程對多個設備進行特定操作模式，如打開投影時，中控將自動關閉窗簾，屏幕可自動落下，燈光等可自動關閉。同時減少系統設備人為操作磨損或損壞。復雜系統操作更是在彈指一揮間就已經完成了。

    5、投影機及等離子體顯示
    顯示系統采用Sony FX-50高亮度網絡投影機

    Sony LCD FX50投影機能產生3500ANSI流明的光輸出，液晶板分辨率1024×768，可在極短的距離內投影特大的畫面。圖像銳度高、字符清晰，最大兼容分辨率能達到1280×1024。它采用DMD圖像處理技術處理視頻信號，使視頻圖像色彩逼真、整屏亮度均勻。智能色彩跟蹤和伽瑪矯正電路提供了優越的色彩跟蹤及灰度線性化。DMD視頻處理技術使圖像層次更加清楚、畫面更加穩定，色溫范圍從3200K到6500K，也可由用戶自己按需調節。同時提供了動態色深矯正，進一步優化圖像質量。投影機能和各種輸入信號源相連，全面滿足會議的要求，可接受數字視頻輸入、計算機數據、視頻、音頻輸入等信號，能自動識別所使用的輸入信號源并具備智能化優先級切換功能。

    VPL-FX50投影機特點說明：
    1、投影機配有多種鏡頭，可選用FM21/ZM31/ZM101等長短焦鏡頭，以適應各種投影環境。
    2、智能掃描轉換功能：對于FX50無論是不同分辨率的計算機信號還是視頻信號，智能掃描轉換電路都會自動進行調整以輸出相同尺寸的圖像，這在多機拼接系統中尤為重要。
    3、FX50有多達48個信號存儲單元，它可將系統中不同的信號類型都存儲起來，在使用時不用再進行調整，這在多機拼接系統也是非常重要的。
    4、FX50的數字梯形校正：梯形失真是由于投影角度不適合而產生的，SONY FX50投影機可以通過屏幕提示菜單非常容易的在0-20度范圍內調整。
    5、FX50的圖像移位功能：FX50投影機可使投影畫面，上下左右平移，這在多投影機的拼接系統中，非常有用，他可使圖像的拼接邊緣誤差小于一個像素。
    6、音視頻采集及非線性編輯
    采集系統采用PINECOLPRO-ONE
    7、專業燈光
    8、會議電視及MCU
    9、字幕機
    10、會議音箱

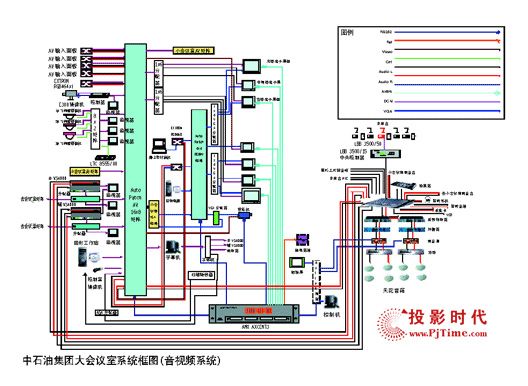

    系統搭配

    1、 視頻系統說明
    當視頻會議進行時，投影機、等離子顯示屏可分別顯示本地攝像機拍攝的會議場景和通過會議電視傳回的遠端會場圖像，通過切換和控制，實現不同機位、多角度、全景和特寫及預制位的設定，控制人員可實時預監視任意一路信號，以便及時進行切換控制，來自本地攝像機的信號可直接迭加字幕和編排特技，通過會議電視傳至遠端會場，同時把信號輸入到圖形工作站進行采集存儲，以便會后進行非線性編輯并刻錄成DVD進行保存，另一路信號則進入到變頻器進行調制，輸送到單位閉路電視系統，未參與會議者可通過電視觀看會議實況。當召開數據會議時，與會者可以將筆記本接入會場預留的數據輸入接口，數據內容即可顯示在投影機及等離子顯示屏上，通過掃描轉換器，可將RGB信號轉換成視頻信號輸入到會議電視燕傳到遠端，同時進行采集和閉路傳送。

    2、 音頻系統說明
    會議室配備了手拉手DCN麥克風及多只會議專用麥克風，遠端會場的聲音信號進入調音臺，并輸入給圖形工作站采集，會議電視，變頻器等，另一路經過功率放大器擴聲傳到會場音箱及聲音處理器(反饋抑制器、均衡器、效果器)。

系統工程商：深圳市金盾智能控制系統有限公司
