DVI-F500T/R光纖收發器

    DVI-F500T/R光纖收發器，可實現把DVI信號源輸送遠程處進行處理。該設備支持一路DVI信號傳輸。光輸入、輸出接口采用單/多模LC型。光連接口符合IEEE802.3z中1000BASE_LX光連接規范。光纖傳輸距離為1米～500米多模光纖，1米～10公里單模光纖。支持最高分辨率高達1600×1200@60Hz，DVI-F500T(發送器) 支持1路DVI-D輸入, 1路DVI-D輸出及一組光輸出（4個光輸出口為一組，即一路DVI信號）。DVI-F500R (接收器)支持一組光輸入，1路DVI-D輸出。具有光模塊輸入信號指示，負載輸入指示。本設備與VGA－F500T或VGA－F500R配合使用，不但可以實現數字DVI信號或模擬VGA信號的長距離傳輸（其最大傳輸距離可達500米），而且還可以實現模擬VGA信號到數字DVI信號的轉換，也可以實現數字DVI信號到模擬VGA信號的轉換。

    主要特性：

支持最高分辨率高達1600×1200@60Hz；
DVI-F500T 支持1路DVI-D端子輸入, 1路DVI-母端子輸出及一組光輸出（4個光輸出口為一組，即一路DVI信號）；
DVI-F500R 支持一組光輸入，1路DVI-D母端子輸出；
光模塊輸入信號指示；
負載接入指示。

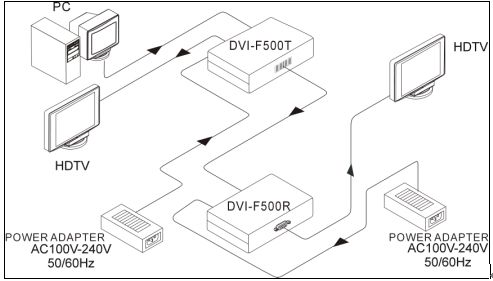

    連接示意圖：
