快捷矩陣產品評測概述說明

    CREATOR擁有國內同行業最先進的生產基地，具有二條高速SMT帖片生產線，全自動生產，為CREATOR（快捷） 產品提供一流的生產工藝，以及良好的質量保證。工廠設有獨立的QC/QA部門，具有多臺進口先進的檢測儀器和設備，所有產品均在生產時就須經過嚴格的測試，力求保證產品嚴格符合設計要求。CREATOR(快捷) 立志于打造“CREATOR中國造”的民族品牌，積極參與國際活動，并獲得全球多個國家進口產品品質認可。

　　作為一個完善的多功能會議系統的解決方案，不僅要有優質的會議系統設備，在系統功能擴充上還需要結合諸多的多媒體設備，同時也需一個強大的控制系統來管理和協調各種設備的動作。正是為了順應這種趨勢，CREATOR(快捷)全方位發展，產品涉及會 議產品、光纖產品、中控產品、矩陣產品、電教產品、拼 接 產品、觸屏產品、家居產品 、周邊產品九個產品類別，在為用戶提供了一個完整的構圖之后，還為用戶提供了全套的設備，不光在人力物力上有所節省，同時設備的互容性也能讓系統的整體效能充分發揮。

    日前，我們有幸獲得由CREATOR(快捷)公司提供的幾款矩陣傳輸設備產品進行親身的體驗，其中傳輸產品有：快捷長線驅動器DVI036、光纖接收器VGA-F500R/T、DVI-F500R/T；矩陣產品有：快捷混合矩陣Matrix max 1301,MatrixDVI0808、RGB1616M，為了讓更多的人了解和認識CREATOR(快捷)產品，我們對部分產品進行了系統的連接組合，并在這里記錄了我們對這些產品的整個試用過程，目的是希望消費者能與我們一同分享CREATOR(快捷)產品給我們帶來的便利。

CREATOR(快捷)矩陣傳輸產品一覽：



    快捷長線驅動器DVI036                    快捷光纖接收器VGA-F500R/T



    快捷DVI-F500R/T                          快捷混合矩陣Matrix max 1301



快捷MatrixDVI0808                          快捷RGB1616M

評測器材

評測器材

線材類

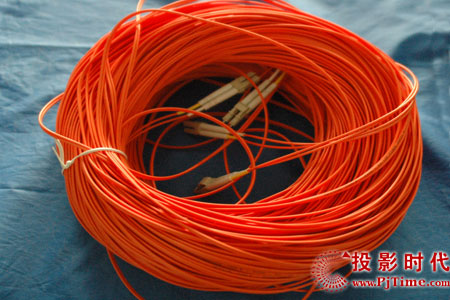

光纖線

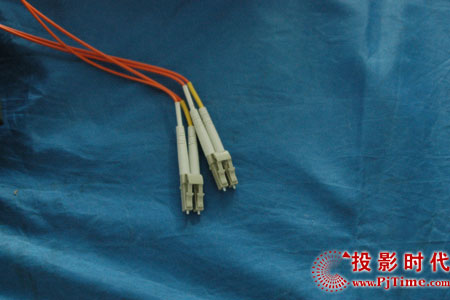

光纖線頭

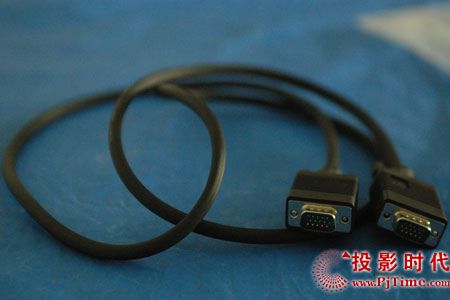

VGA線

顯示設備類

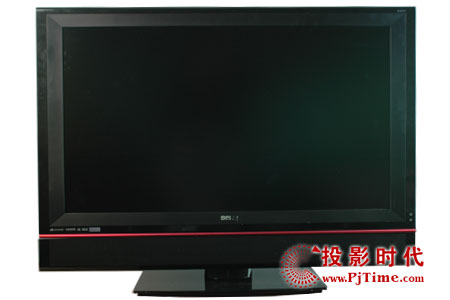

明基SH4231液晶電視

信號源類

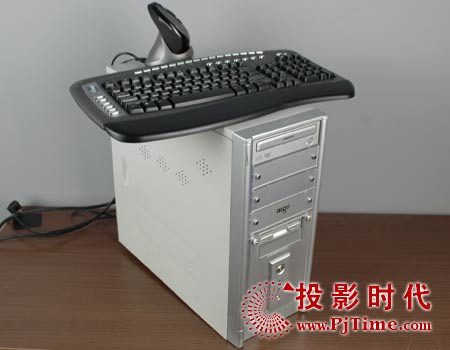

高性能電腦主機

用于VGA輸出靜態圖片、電腦游戲、HDTV高清視頻、計算機測試軟件。

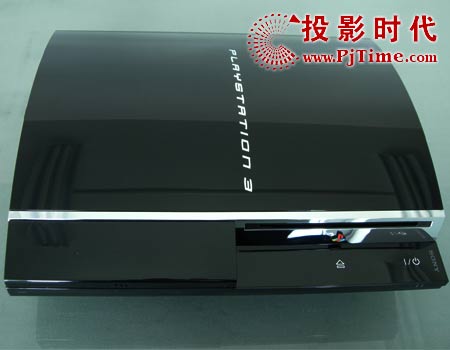

圖：索尼PS3游戲主機

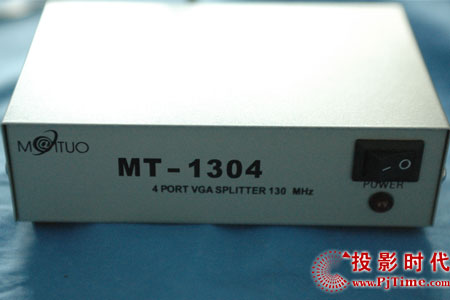

VGA分配器，1分4VGA輸出，用于畫面對比

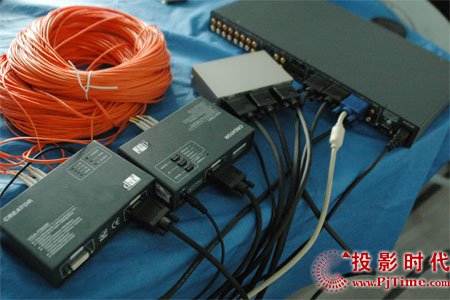

連接圖

VGA、轉換器連接圖

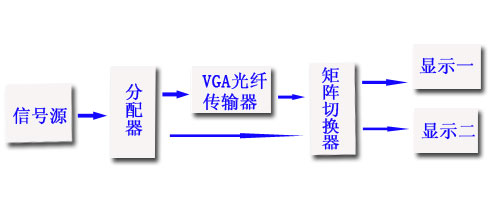

VGA傳輸器測試連接示意圖

    在VGA傳輸器測試連接示意圖中，我們利用一臺主機經過分配器分配出兩路信號，一路信號經過VGA光纖傳輸器接入混合矩陣切換器，然后另一路直接接入混合矩陣切換器，然后從矩陣切換器輸出兩路信號，分別為顯示一和顯示二。（注：分配器為四路輸出，矩陣切換器為四路輸入，兩路輸出。）

    在本次測試過程中，我們主要是針對傳輸器進行評測，其中光纖線、DVI線以及VGA線是必不可少的，從上述圖片可以看出，線隨多，但是一點也不顯得零亂，井井有條，接口一一對應。在測試中我們也體驗到了一些細節問題，消費者在使用過程中一定要注意。

     接線問題，在使用過程中一定不能偷懶，尤其是VGA線，一定要將兩邊的螺絲拎緊，使接口一一對應，不能使之來回晃動，如果有晃動現象就會導致失去畫面的一些原始色彩，而且還會出現嚴重的拖尾現象，我們?cè)隗w驗過程中感觸非常深刻。

     線的質量問題，也不知道是運氣不好，還是線的質量確實有問題，在評測時總是達不到最佳效果，在評測人員反復的實驗中，得出結論，問題出在線的問題上，導致畫面效果抖動、模糊等現象，所以提醒消費者在購線時，一定要仔細檢查和測試線是否質量過關，否則問題出在哪兒，都摸不著頭腦。

     接口對應問題，也是最關鍵的問題，矩陣說起來簡單，但實際操作并非如此，稍不小心就會導致線路不通，畫面出不來，在本次測試中我們采用了矩陣混合切換器、VGA切換器、VGA傳輸器，將一路信號直接通過通過VGA分配器分配出來，另一路經過傳輸器然后在經過分配器傳輸?shù)斤@示器上，下面我們將對比效果展現出來，讓大家來體驗一番經過傳輸器和直接接入顯示器的畫面效果吧。

快捷DVI036長線驅動器外觀、內部構造、技術

快捷DVI036長線驅動器 外觀

   在多媒體應用系統中，往往需要一個DVI顯示終端能在距DVI信號源有一個較大的應用范圍內顯示高清晰的畫質。但在DVI 1.0標準下,其最高的信號傳輸速率高達1650M Hz，有效應用范圍為5米，大大限制了源端與終端的距離。DVI-036長線驅動器產品專為解決這類工程問題而設計的,使源端與終端的有效應用距離達40多米。支持一路DVI信號輸入，一路DVI信號輸出。

快捷DVI036長線驅動器　外包裝

快捷DVI036長線驅動器　頂部外觀圖

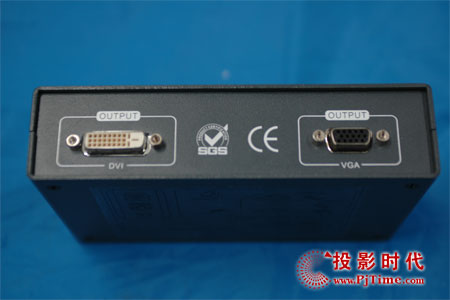

　Creator DVI036長線驅動器　輸出端口

快捷DVI036長線驅動器　底部圖片

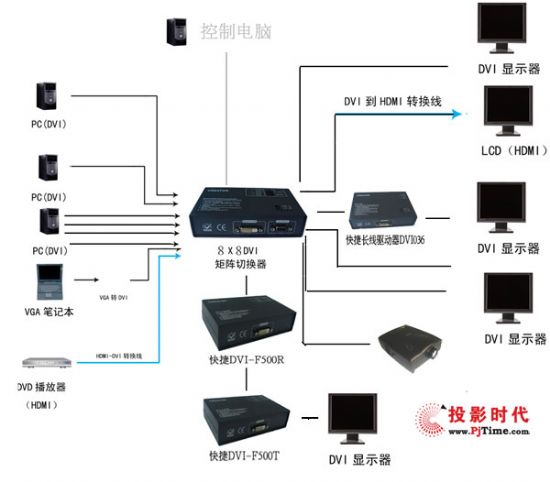

連接示意圖

快捷DVI036長線驅動器　側面商標

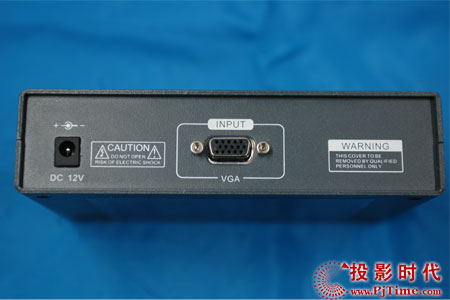

Creator DVI036長線驅動器 輸入端口

Creator DVI036長線驅動器 電源線

Creator DVI036長線驅動器　內部構造

快捷DVI036長線驅動器　內部構造

快捷DVI036長線驅動器　附件

快捷DVI036長線驅動器 產品特性：

1. 支持最高分辨率高達1600×1200@60Hz；
2. 支持1路DVI-D母端子輸入；
3. 支持1路DVI-D母端子輸出；
4. 輸入傳輸距離最大可達36米；
5. 輸出傳輸距離最大可達7米；
6. 支持輸入，輸出信號指示；
7. 輸入支持Windows即插即用。

快捷DVI036長線驅動器 技術參數：

- 視頻信號帶寬:1.65Gpbs
- 輸入視頻信號電壓:1.2 volts p-p
- 輸入DDC信號電壓:5 volts p-p (TTL)
- 電源功耗:2 Watts (max.)
- 設備電源輸入:12VDC
- DVI輸入接口：DVI-D型
- DVI輸出接口：DVI-D型
- 電源：AC100-240V，50/60HZ
- 外形尺寸：160Lx100Wx40H
- 重量：332g

直連畫面與通過長線驅動器畫面對比

    首先我們將信號線直接連接顯示設備，顯示設備為：明基SH4231液晶電視，通過PS3與明基SH4231液晶電視HDMI接口連接，播放1080P高清游戲截取畫面，然后將DVI線連接長線驅動器再將信號連接到顯示設備，信號源同樣來自PS3播放的游戲畫面，在同一畫面下信號直連與信號通過長線驅動器后的畫面做比較。

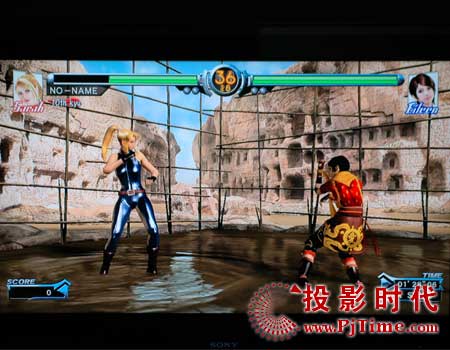

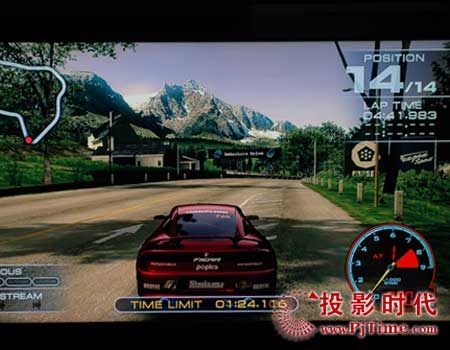

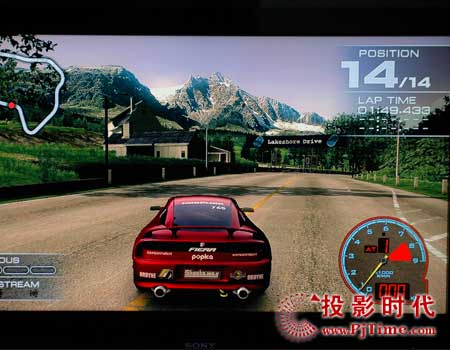

PS3信號直連畫面

PS3信號通過長線驅動器后的畫面

    PS3出來的信號通過長線驅動器后的畫面總體來說還是要比沒有連接長線驅動器的畫面色彩要亮麗些。

PS3信號直連畫面

PS3信號通過長線驅動器后的畫面

    PS3出來的信號通過長線驅動器的畫面比沒有經過長線驅動器的畫面人物更為生動，畫面背景的山也更有層次感。

PS3信號直連畫面

PS3信號通過長線驅動器后的畫面

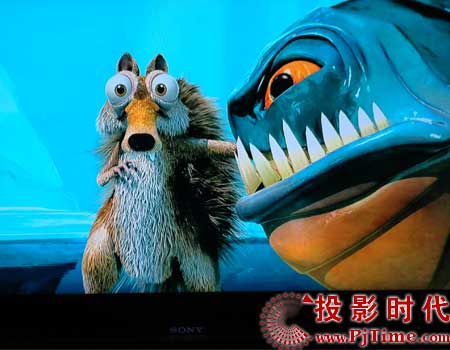

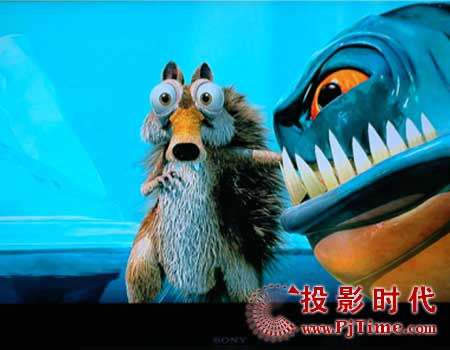

    PS3出來的信號通過長線驅動器后的畫面跟沒有連接長線驅動器的畫面很明顯的要柔和的多。

PS3信號直連畫面

PS3信號通過長線驅動器后的畫面



VGA光纖發送器VGA-F500T

快捷VGA光纖接收器

    在多媒體應用系統中，往往需要把模擬計算機顯示信號送到遠處進行處理。這為工程應用帶來了很多難解決的問題，其中最為突出的問題有：一、由于電纜對信號的高頻部分損耗太大，信號帶寬又很高，造成遠處收下信號模糊；二、因很難保證R、G、B三路信號的傳輸延遲一致， 因而造成遠處收到的信號出現分色現象；三、由于信號模擬傳輸，很難保證整個傳輸過程中的信號匹配，因此造成遠處收到的信號產生重影和拖尾；四、在長距離傳輸距情況下，很難消除系統中的地電位差，容易造成遠處收到的信號出現網紋干擾；
VGA-F500T/R光纖收發器和相應的光收發系列產品就是專為解決這類工程問題而設計的。

    在系統工程中，VGA-F500R和DVI-F500T成對出現，配合使用，不過為了便于觀看的方便，我們?cè)谶@里先介紹接收器VGA-F500T。

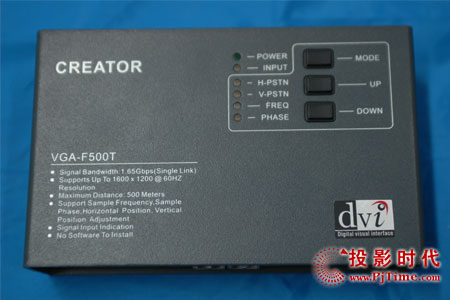

Creator快捷VGA光纖發送器VGA-F500T 操作面板與指示燈

    操作按鈕有3個：Mode、Up和Down。模式有H-PSTN、V-PSTN、FREQ和PHASE。Up和Down按鈕的最用是根據選擇的模式來定的，操作時，先通過按Mode按鈕選擇需要調節的模式（相應指示燈會亮），然后再按Up上（左）或Down下（右）調節按鈕，操作非常簡單方便。指示燈除了4個模式指示燈外，其上面還有Power和Input，如果通電了Power會變亮，如果輸入端口接通了信號，Input指示燈會亮。這些指示燈能讓用戶非常清晰的看到當前機器的運行狀況。

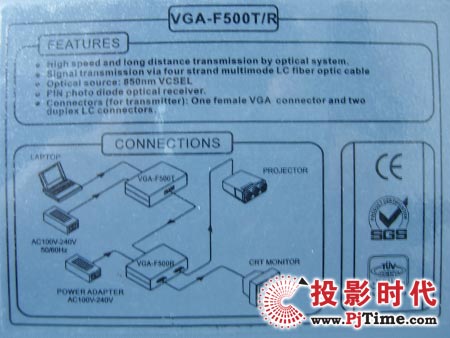

快捷VGA光纖發送器VGA-F500T 連接示意圖

快捷VGA光纖發送器VGA-F500T 之VGA輸入端口及電源接口

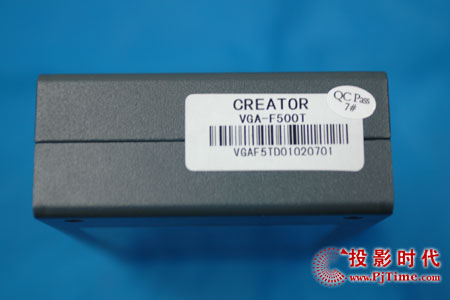

快捷VGA光纖發送器VGA-F500T 商標

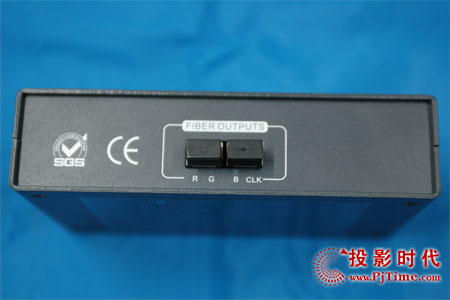

快捷VGA光纖發送器VGA-F500T 光纖發送端口，

從上圖看到其采用4芯光纖線纜連接到配套的VGA-F500R接收器

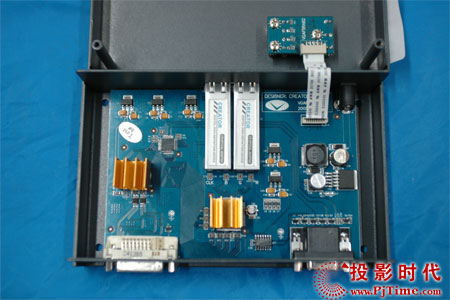

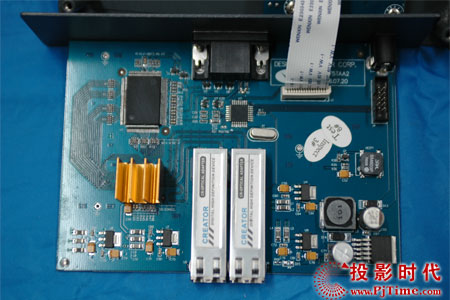

快捷VGA光纖發送器VGA-F500T 內部構造 電路板焊接圖

快捷VGA光纖發送器VGA-F500T 內部構造 電路板上的各種芯片

VGA光纖發送器VGA-F500R

快捷VGA光纖發送器

    發送器VGA-F500T

VGA光纖發送器外觀

VGA光纖發送器接口

VGA光纖發送器商標

VGA光纖發送器輸出接口

VGA光纖發送器內部構造

VGA光纖發送器內部構造

VGA-F500R/T光纖收發器產品特性：

1.支持最高分辨率高達1600×1200@60Hz；
2.VGA-F500T 支持1路模擬15HDF端子輸入,一組光輸出（4個光輸出口為一組）;
3.VGA-F500R 支持一組光輸入，1路模擬15HDF端子輸出及1路DVI-D端子輸出;
4.支持采樣時鐘頻率調節；
5.支持采樣時鐘相位調節；
6.支持圖像水平位置調節；
7.支持圖像垂直位置調節；
8.可調節和保存各種輸入分辨率下的各種可調節參數；
10.輸入支持Windows即插即用；
11.信號輸入指示；
12.光輸出指示。

   VGA-F500R/T支持一路模擬RGBHV輸入，一組光輸出。與VGA-F500R或DVI-F500R配合使用，不但可以實現模擬VGA信號的長距離傳輸（在傳輸1600×1000@60Hz信號的情況下，其最大傳輸距離可達500米），而且還可以實現模擬VGA信號到數字DVI信號的輪換。

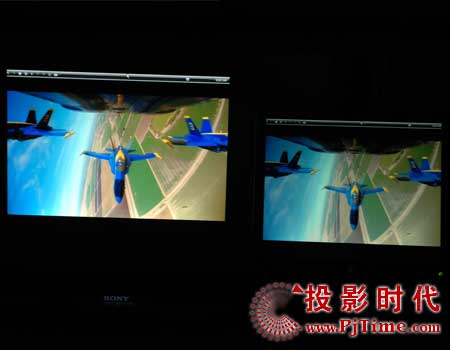

VGA收送器與直連CRT顯示器畫面測試對比

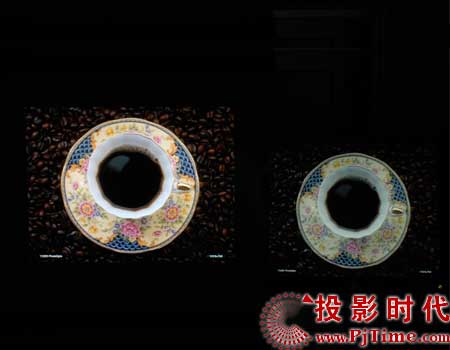

傳輸器與直線連接CRT顯示器畫面測試對比



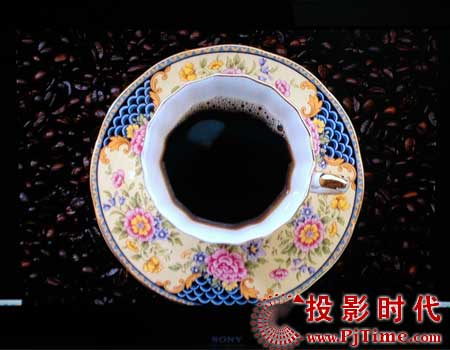

CRT顯示器直連 色彩飽和度測試圖             CRT顯示器經傳輸器 色彩飽和度測試圖



CRT顯示器直連 細節測試圖             CRT顯示器經傳輸器 細節測試圖



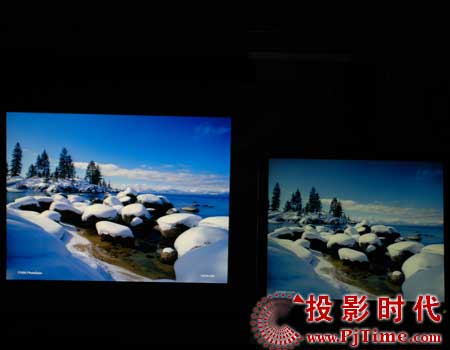

CRT顯示器直連 景物測試圖             CRT顯示器經傳輸器 景物測試圖



CRT顯示器直連 人物膚色測試圖             CRT顯示器經傳輸器 人物膚色測試圖



CRT顯示器直連 圖文測試圖             CRT顯示器經傳輸器 圖文測試圖

    從測試拍攝的圖片中我們可以看出，經過傳輸器連接顯示的圖片與直接連線顯示出來的圖片效果，還是存在細微的差別，在測試時，我們選擇了專門測試顯示效果的測試圖片，從第一張圖片中可以發現，經過傳輸器圖片中的瓜子略微有些發黑，咖啡的氣泡、波紋也非是非常明顯，層次感不是特別鮮明，很難分辨出來了是什么，而直接接入顯示器的圖片顯示的非常清晰，盤中的咖啡氣泡細節表現的非常明顯，看起來非常的真實，而經過傳輸器顯示出來的咖啡似乎就沒有達到圖片的原始效果，看起來似乎就像是處理過一樣。

    在測試中我們接入了200米的光纖線連接，利用分配器將信號分配為兩路不同的信號輸入，然后利用切換器進行信號切換，一路經過傳輸器傳輸，一路直接利用分配器直接接入顯示器，采用不同的信號輸入，其顯示效果還是具有小小的差別，造成區別的一些因素是在這復雜的傳輸過程中，必然對原始信號有一定的干擾，導致一些信號丟失，但是這種細微的信號丟失，肉眼基本上是很難分辨出來的，只有一些專業用戶在這方面要求才非常高，而作為一般用戶，能達到這種效果，已經是非常滿意了。

VGA收送器與直連LCD顯示器高清影片測試對比

傳輸器與直線連接LCD顯示器 高清影片測試對比



直連LCD顯示器 高清影片動物表情特寫       傳輸器連接LCD顯示器 高清影片動物表情特寫



直連LCD顯示器 高清影片細節特寫          傳輸器連接LCD顯示器 高清影片細節特寫



直連LCD顯示器 高清影片膚色特寫          傳輸器連接LCD顯示器 高清影片膚色特寫

     在利用高清圖片測試時，同樣采用了兩路信號切換的方式，通過分配器、傳輸器、切換器來進行高清電影測試，測試圖片為1080P的片源，兩路信號的接入方式是：一路信號通過傳輸器接入分配器，然后通過接入切換的輸入接口，顯示器通過接入切換器的輸出端口輸出信號，而另外一路信號不經過傳輸器，直接接入分配器的輸出端口，然后也是利用切換器進行切換畫面，來比較同一信號不同接入方式的畫面效果。

    為了突出測試的準確性，我們?cè)跍y(cè)試中利用CRT顯示器和液晶顯示器，分別看看兩種不同顯示技術的畫面，這樣對比起來會更具說服力，畫面效果表現就比較明顯了，首先我們利用液晶顯示器測試了高清畫面的顯示效果，在對比過程中，我們可以發現經過傳輸器顯示出來的的圖片顏色整體偏紅，導致一些原始顏色信號丟失，這與在測試過程中用到的VGA線和其他各種設備也有一定的關系，建議大家在購線時，一定要注意線的質量問題，這一點在之前我們也是著重強調。

VGA收送器與直連CRT顯示器高清畫面測試對比

傳輸器與直線連接CRT顯示器 高清影片測試對比



直連CRT顯示器 高清影片動物表情特寫       傳輸器連接CRT顯示器 高清影片動物表情特寫



直連CRT顯示器 高清影片景物特寫          傳輸器連接CRT顯示器 高清影片景物特寫



直連CRT顯示器 高清影片細節特寫          傳輸器連接CRT顯示器 高清影片細節特寫



直連CRT顯示器 高清影片膚色特寫          傳輸器連接CRT顯示器 高清影片膚色特寫

    在利用CRT顯示器測試時，似乎比起液晶顯示器顯示出來的畫面效果要清晰很多，沒有噪點、模糊等現象出現，但是在顏色上還是存在細微的差別，一些較淺的顏色因?yàn)閭鬏數母蓴_丟失了，從上述圖片可以看出來，由于只是細微的顏色變化，基本上影響不大。

DVI-F500T接收器外觀、內部構造、技術

快捷DVI-F500T接收器

    在多媒體應用系統中，往往需要把DVI信號源輸送遠處進行處理。在DVI1.0標準下,其最高的信號傳輸速率高達1.65Gpbs。而DVI1.0標準中規定的電纜最大傳輸距離僅5米。DVI-F500T/R光纖收發器和相應的光收發系列產品專為解決這類工程問題而設計的。該設備支持一路DVI信號傳輸。

    本設備與VGA－F500T或VGA－F500R配合使用，不但可以實現數字DVI信號或模擬VGA信號的長距離傳輸（其最大傳輸距離可達500米），而且還可發實現模擬VGA信號到數字DVI信號的轉換，也可以實現數字DVI信號到模擬VGA信號的轉換。

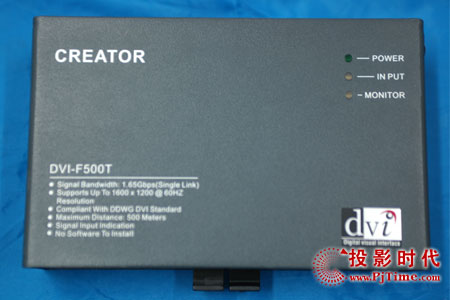

快捷DVI-F500T接收器 外觀

快捷DVI-F500T接收器連接 示意圖

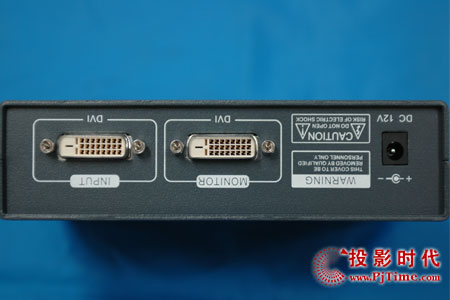

快捷DVI-F500T接收器 端口

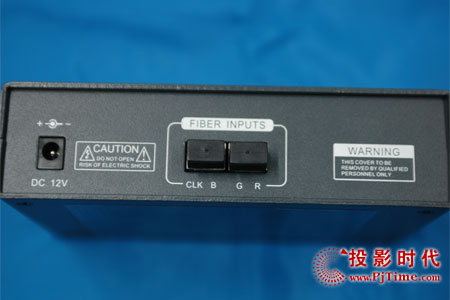

快捷DVI-F500T接收器 光纖接口

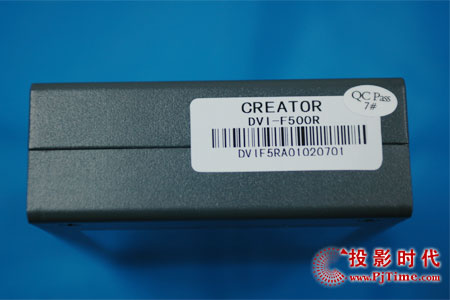

快捷DVI-F500T接收器 商標

快捷DVI-F500T收發器 外觀

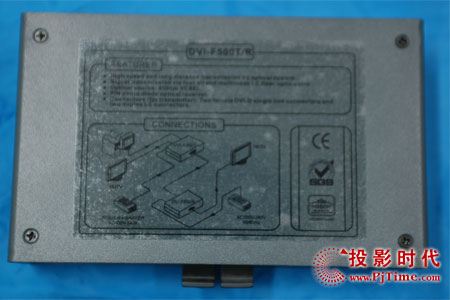

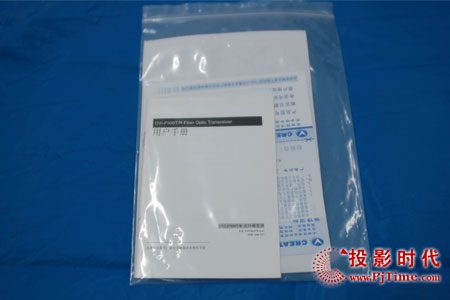

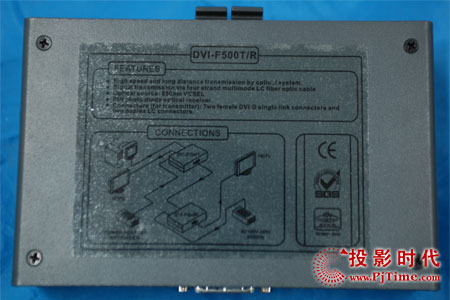

快捷DVI-F500T收發器 說明書

DVI-F500T發送器外觀、內部構造、技術

快捷DVI-F500T發送器

快捷DVI-F500T發送器 外觀

快捷DVI-F500T發送器 示意圖

快捷DVI-F500T發送器 端口

快捷DVI-F500T發送器 光纖接口

快捷DVI-F500T發送器 商標

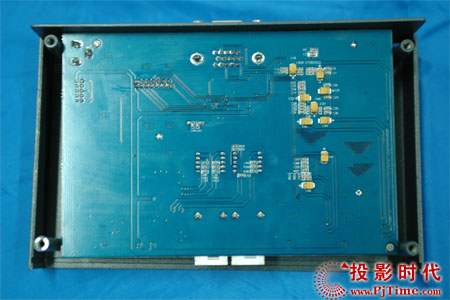

快捷DVI-F500T發送器 內部構造

DVI-F500R/T光纖收發器 產品特性：

1.支持最高分辨率高達1600×1200@60Hz；
2.DVI-F500T 支持1路DVI-D母端子輸入,
  1路DVI-D母端子輸出及一組光輸出
 （4個光輸出口為一組，即一路DVI信號）；
3.DVI-F500R 支持一組光輸入，1路DVI-D母端子輸出
4.光模塊輸入信號指示
5.負載接入指示

MAX1301混合矩陣外觀、內部構造、技術

快捷混合矩陣MAX1301

   13選1混合矩陣是CREATOR最新研制處理多種信號的一款新型矩陣，可以同時支持AV/S-Video/VGA/話筒等多種信號處理。它采用高性能單片機，信號清晰，信號間無干擾，并帶有斷電現場切換記憶保護，LCD液晶顯示、并具有RS232通訊接口，可以方便的與電腦，遙控系統或各種遠端控制設備配合使用。  主要用于是電視教學，指揮控制中心，會議廳、學術報告廳等場所。

快捷混合矩陣外包裝

快捷混合矩陣包裝

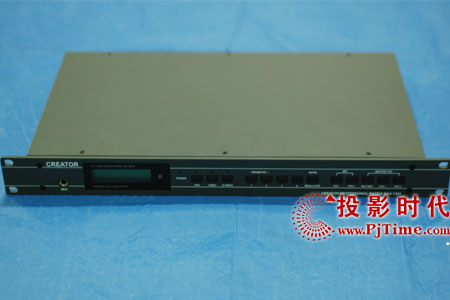

快捷混合矩陣外觀

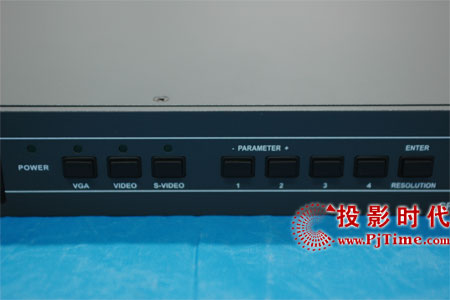

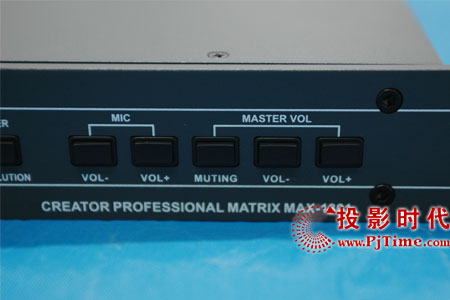

部分控制按鍵

切換顯示

部分控制按鍵

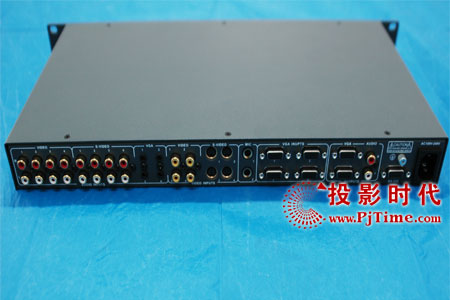

接口

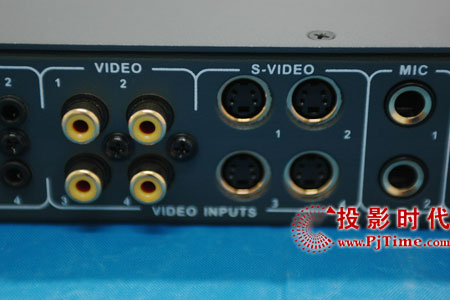

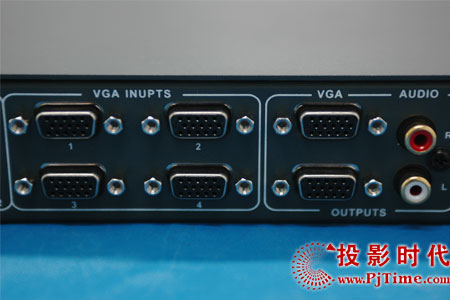

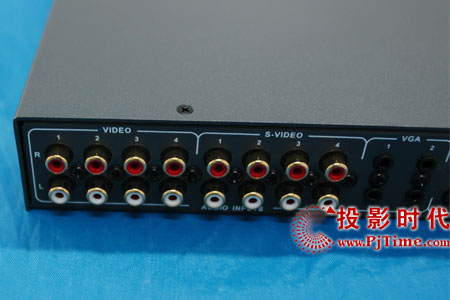

部分接口

部分接口

部分接口及電源

部分接口

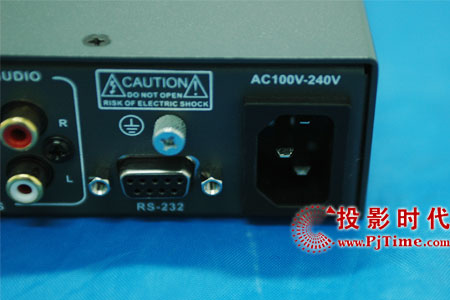

型號及商標

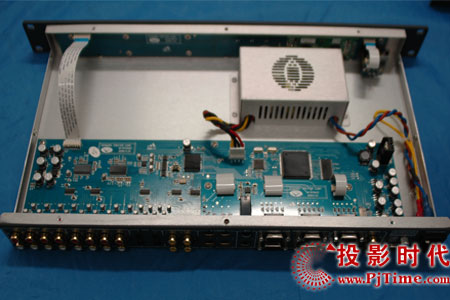

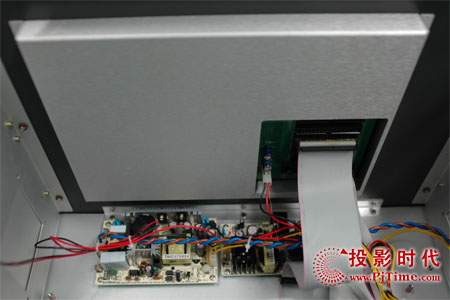

內部構造

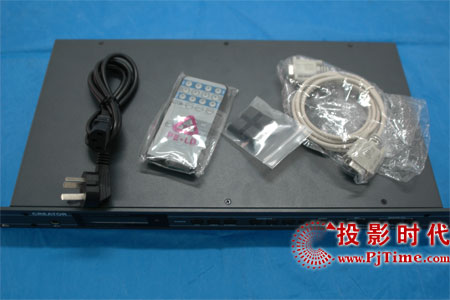

附件

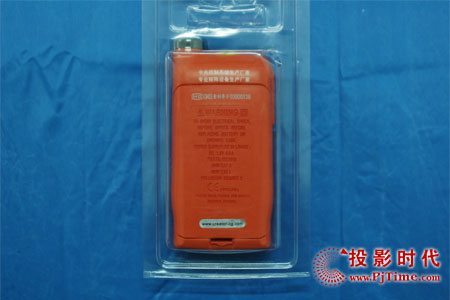

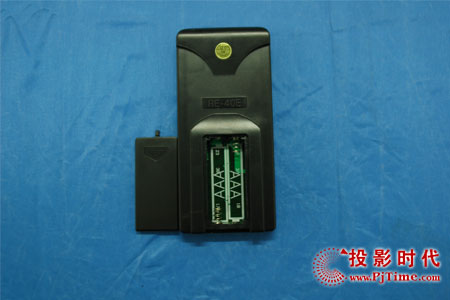

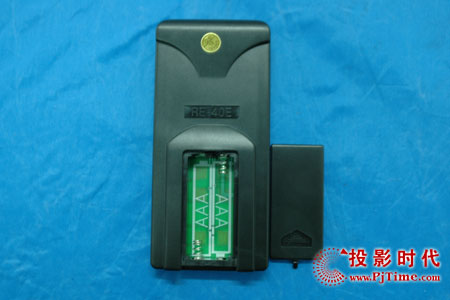

遙控器

技術參數：

• 信號輸入端口：
  4路AV信號通過RCA接口輸入
  4路S-Video信號輸入，配套的4路立體聲音頻信號通過RCA接口輸入
  4路VGA信號通過15針HDF接口輸入，配套的4路立體聲音頻信號通過Φ3.5接口輸入
  1路有線電視信號通過Φ9.5母型接口輸入
  2路獨立聲頻信號通過麥克風接口輸入
• 信號輸出端口:
  2路平行的VGA信號通過15針HDF接口輸出,供監視及投影用,支持VGA/SVGA/XGA輸出
  1路立體聲音頻信號通過RCA接口輸出
• LCD顯示屏:實時監視操作狀態
• 受控端口:9針D型接口,RS232
• 支持復合視頻、組合視頻、S-Video信號，平衡/非平衡立體聲音頻信號
• 支持NTSC3.58,NTSC4.43,PAL,SECAM等視頻制式
• 集成電視調諧器
• 支持分辨率從800×600到1280×1024
• 滿載帶寬:250MHz(-3dB)
• 可調照度,對比度,色度
• 可無縫切換視頻信號
• 內置倍線高分辨率信號輸出
• 10個可預設的功能按鍵
• 采用增益補償技術和同步信號校正技術,確保更快切換速度和無閃爍圖像質量
• 具有掉電現場保護功能,保證切換記憶
• 金屬機箱,支持機架安裝
• 寬電壓通用電源(110V-240V)
• 尺寸:485長×230寬×45高
• 重量:1.5kg

MAX1301與直連CRT顯示器畫面測試對比

混合切換器與直線連接CRT顯示器畫面測試對比

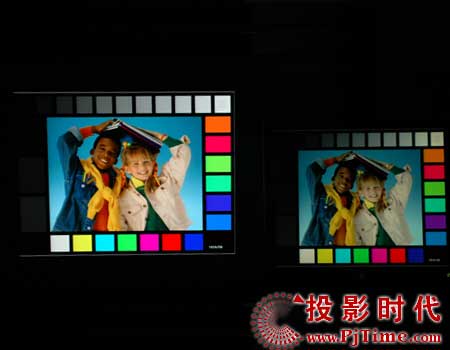

直線連接CRT顯示器 人物膚色測試       混合切換器連接CRT顯示器 人物膚色測試



直線連接CRT顯示器 色彩飽和度測試      混合切換器連接CRT顯示器 色彩飽和度測試



直線連接CRT顯示器 景物測試           混合切換器連接CRT顯示器 景物測試



直線連接CRT顯示器 色彩飽和度測試      混合切換器連接CRT顯示器 色彩飽和度測試



直線連接CRT顯示器 細節測試      混合切換器連接CRT顯示器 細節測試



直線連接CRT顯示器 圖文測試      混合切換器連接CRT顯示器 圖文測試

    在混合切換器與直線連接CRT顯示器畫面測試對比中，我們從上述圖片可以清晰的看出，經過混合切換器連接CRT的畫面效果與直線連接CRT的畫面效果基本上一模一樣，顏色上基本看不出什么差別，人物膚色和物體各種各樣的顏色都表現的非常出色，同時也保證了在實際運用當中畫面真實，無延時現象。

MAX1301與直連LCD顯示器畫面測試對比

混合切換器與直線連接LCD顯示器畫面測試對比



直線連接LCD顯示器 人物膚色特寫混合       切換器連接LCD顯示器 人物膚色特寫



直線連接LCD顯示器 色彩飽和度測試         混合切換器連接LCD顯示器 色彩飽和度測試



直線連接LCD顯示器 景物特寫             混合切換器連接LCD顯示器 景物特寫



     直線連接LCD顯示器 圖文測試          混合切換器連接LCD顯示器 圖文測試



直線連接LCD顯示器 細節測試           混合切換器連接LCD顯示器 細節測試

    在混合切換器與直線連接LCD顯示器畫面測試對比中，經過混合切換器連接LCD顯示器畫面稍微有點偏暗，主要表現在暗部物體上，經過混合切換器連接LCD顯示器畫面的紅色顯得比直線連接的紅色要濃烈一些，但是整體差別不大，在實際運用中也不會影響畫面效果。

DVI矩陣DVI0808外觀、內部構造、技術

快捷DVI矩陣

    DVI0808矩陣切換器，是一款高性能的電腦信號和音頻信號專業切換設備，用于多個電腦信號和音頻信號輸入輸出交叉切換，提供獨立的DVI和音頻平衡/非平衡輸入、輸出端子，每路DVI分量信號和音頻信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。

    DVI0808矩陣主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等要求極高清晰度的場合。本產品帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，帶輸入前端精確自適應補償，將最大的輸入距離延長至36米，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入, 支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載, 帶有8路音頻輸入端口，8路音頻輸出端口，并具備RS232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。

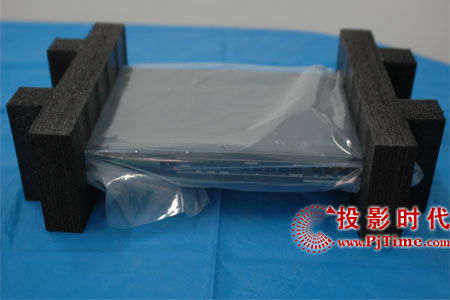

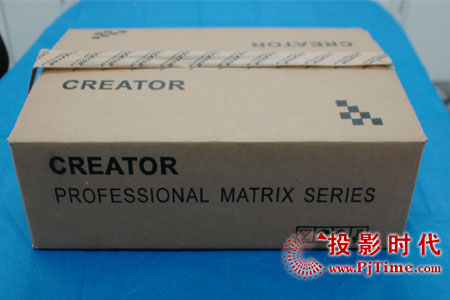

快捷DVI矩陣 外包裝

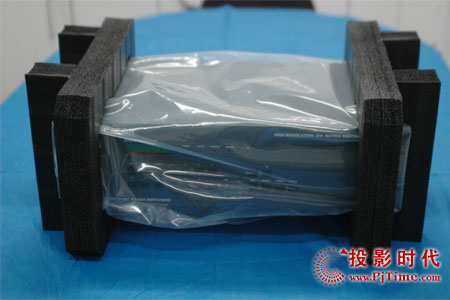

快捷DVI矩陣 包裝

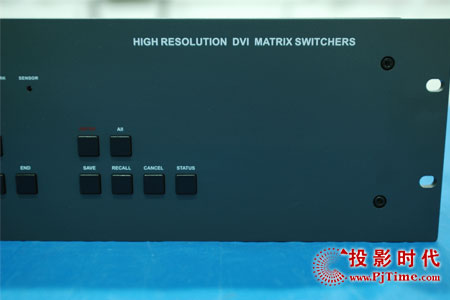

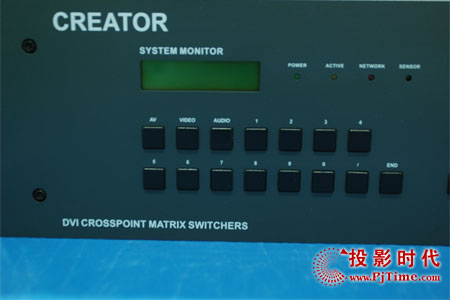

快捷DVI矩陣 前視板圖

快捷DVI矩陣 部分按鍵

快捷DVI矩陣 部分按鍵

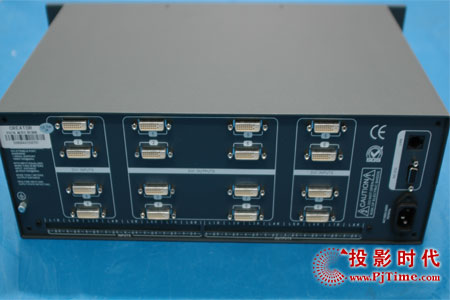

快捷DVI矩陣 接口

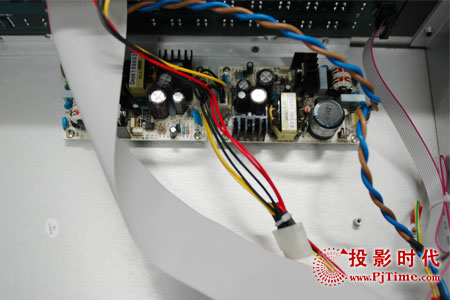

快捷DVI矩陣 內部構造

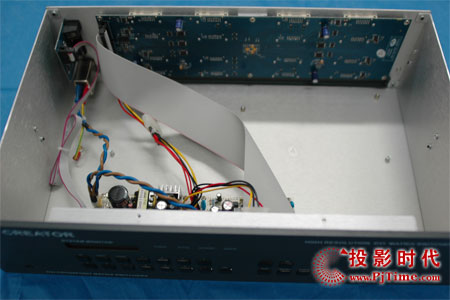

快捷DVI矩陣 內部構造

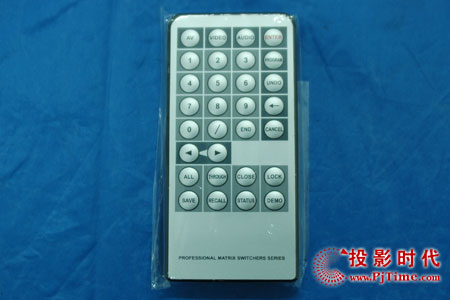

快捷DVI矩陣 遙控器

快捷DVI矩陣 遙控器

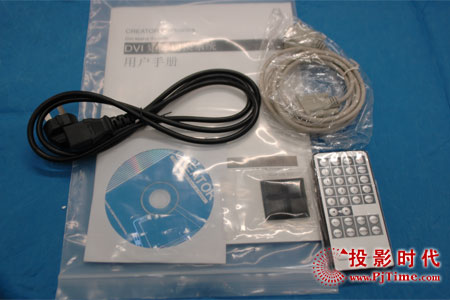

快捷DVI矩陣 附件

產品特性：
    1.支持8路DVI信號輸入,8路DVI信號輸出;
    2.支持輸入前端精確自適應補償，將最大的輸入距離延長至36米;
    3.支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有效的信號接入;
    4.支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載;
    5.具備RS232通訊接口。

CRT直連畫面與通過DVI距陣畫面對比

    在測試這款DVI距陣DVI0808前，我們的評測人員將電腦輸出信號直接連接直CRT顯示器，將每個要測試的畫面圖片都先拍攝好，再將利用VGA轉DVI信號線VGA端接電腦信號輸出端口、DVI端接距陣DVI0808的輸入端口，同時距陣DVI0808輸出端同DVI轉VGA信號線的DVI端相連，VGA端連CRT顯示器。下面我們就來一起觀賞下電腦信號與CRT顯示器直連跟電腦信號通過快捷距陣DVI0808后的畫面對比圖吧：

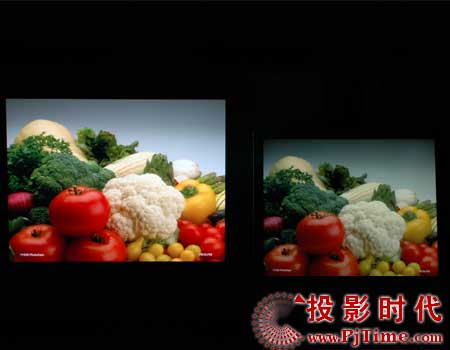

靜態圖片畫面對比



             信號直連畫面圖                      信號通過快捷距陣DVI0808后畫面圖

    直接從上面兩張圖中我們很難發現什么有不同的地方。不過，當我們點擊進去觀賞大圖再仔細觀看時就可以發現兩張圖片之間還是存在著細微的差距，信號通過快捷距陣DVI0808后的人物膚色要比信號直連畫面人物的膚色要白一點。



              信號直連畫面圖                     信號通過快捷距陣DVI0808后畫面圖



              信號直連畫面圖                     信號通過快捷距陣DVI0808后畫面圖

    在色彩上，上面兩張圖片的色彩可以說算得上非常豐富的了，不過在信號直連畫面與信號通過快捷距陣DVI0808后畫面中單憑我們普通的肉眼根本看不出兩張圖片有什么不同的，不管是大圖還是小圖都沒有一點色彩失真的表現。



             信號直連畫面圖                      信號通過快捷距陣DVI0808后畫面圖

高清動畫片對比圖



             信號直連畫面圖                      信號通過快捷距陣DVI0808后畫面圖

    在遠景圖片中普通的靜態圖片也非常清晰，跟信號直連畫面的效果沒有任何區別，不過在高清動畫片上信號經過快捷距陣DVI0808后的畫面效果要比信號直連畫面的效果有一定的差距，信號經過快捷距陣DVI0808后的畫面中的草、木、動物等物體的輪廓不是很清晰，有點發虛，也有可能是因?yàn)槲覀儾シ诺氖歉咔宓木壒拾伞?/P>



             信號直連畫面圖                     信號通過快捷距陣DVI0808后畫面圖



            信號直連畫面圖                      信號通過快捷距陣DVI0808后畫面圖

    通過上面我們可以看出信號經過快捷距陣DVI0808后畫面還原得非常好，信號以及色彩都沒有丟失，雖然通過快捷距陣DVI0808后的畫面要比直連原信號的畫面有點點細微的偏白，但這在實際使用中應該不會有任何影響。

LCD直連畫面與通過DVI距陣畫面對比

LCD直連畫面與通過快捷（CREATOR）DVI矩陣畫面對比



                信號直連畫面圖                     信號通過快捷DVI0808矩陣畫面圖



             信號直連畫面圖                         信號通過快捷DVI0808矩陣畫面圖



              信號直連畫面圖                        信號通過快捷DVI0808矩陣畫面圖



               信號直連畫面圖                      信號通過快捷DVI0808矩陣畫面圖



             信號直連畫面圖                        信號通過快捷DVI0808矩陣畫面圖

    在使用LCD顯示器對快捷DVI0808矩陣進行測試時，為了更精準的測試性，評測人員同樣先將電腦信號直接連在LCD顯示器上將要測試的畫面圖片都一一的拍攝了下來，然后再將通過快捷DVI0808矩陣后的電腦信號連接至LCD顯示器。

    在測試過程中我們發現電腦信號直接連接在液晶顯示器上顯示出來的畫面與通過快捷DVI0808矩陣后顯示出來的畫面幾乎沒有差別。為了更具有說服力，在測試后我們將直連的畫面圖與通過快捷DVI0808矩陣后的畫面圖進行詳細的對比，在對比圖中兩張圖片也中是有非常小的細微差別，當然，這也有可能是由于液晶顯示器的性能等多種因素遭成的。不過總體來講快捷DVI0808矩陣的表現還是相當出色的，不管是在圖片中的色彩表現、人物細節、景物的層次感還是在文字的表現上與原信號的畫面都沒有發生變化。

RGB矩陣RGB16HV外觀、內部構造、技術

快捷RGB矩陣

    RGB16HV是CREATOR新一代產品，在原有的基礎上加強了信號長距離傳輸失真補償技術。矩陣前面板帶有操作鍵盤，通過操作鍵盤可實現所有矩陣功能，采用高檔材料制作，內置氣壓緩沖技術，按鍵壽命可達50萬次。

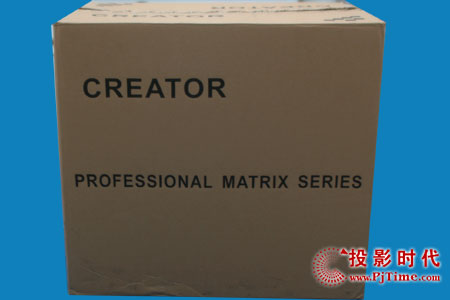

快捷RGB矩陣 外包裝

快捷RGB矩陣 外觀

快捷RGB矩陣 按鍵

快捷RGB矩陣 LOGO

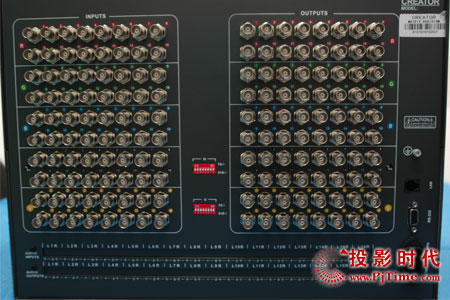

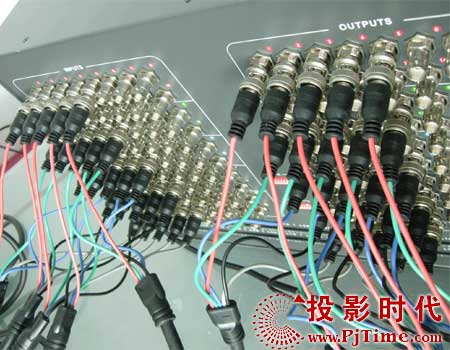

快捷RGB矩陣 接口

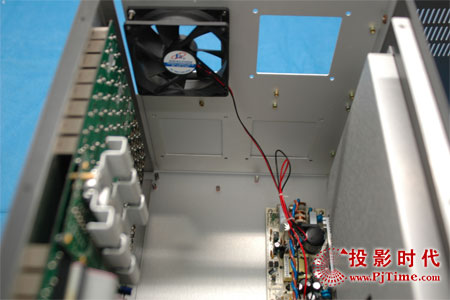

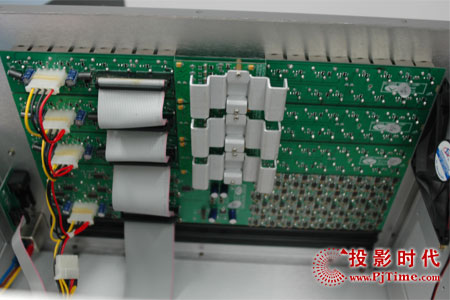

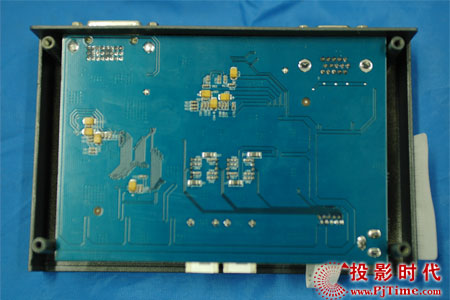

快捷RGB矩陣 內部構造

快捷RGB矩陣 內部構造

快捷RGB矩陣 內部構造

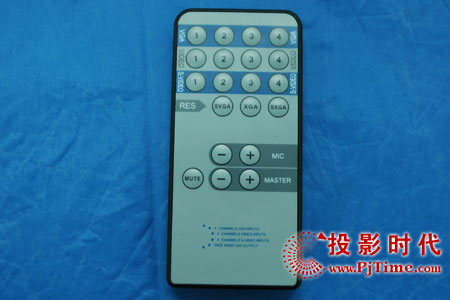

快捷RGB矩陣 遙控器

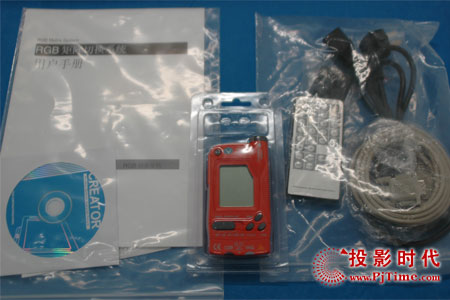

快捷RGB矩陣 附件

技術參數：

視頻:
增益  0 dB
帶寬  425MHz (-3dB),滿載
        0 -10MHz: ≤ +/-  0.1dB
        0 -130MHz:≤+/-  0.4dB
多通道對一通道串?dāng)_和 -55dB @105 MHz,
微分相位I/0S <1.28度，3.58MHz
微分相位誤差 0.1%, 3.58-4.43MHz
微分增益誤差 0.1度, 3.58-4.43MHz
最大傳輸延時 5nS(±1nS)
切換速度 200 ns(最長時間)
信號類型  RGBHV，RGBS， RGsB， RsGsBs， 高清晰度電視（HDTV）， 成分視頻，S-video， 復合視頻（信號）

視頻輸入:
接口   16X5BNC母接口
信號強度 1V p-p  Y成分視頻、S-video，復合視頻； 0.7V p-p  RGB（電腦信號）；0.3V p-p  R-Y 與B-Y成分視頻、 S-video
最小/最大電平模擬信號: 0.5V ~ 2.0V p-p
阻抗  75 Ω
回波損耗 -30dB@5MHz
最大直流偏置誤差 15mV

視頻輸出:
接口   4X5—128X5路BNC母接口
最小/最大電平  2.0V p-p
阻抗  75 Ω
回波損耗 -30dB@5MHz
直流補償  最大±5mV

同步信號:
輸入/輸出信號類型 RGBHV, RGBS, RGsB, RsGsBs,
輸入電平 0.5V- 5.0V p-p,: 4.0V p-p 正常
輸出電平 AGC-TTL: 5Vp-p, unterminated
輸入阻抗 510 Ω
輸出阻抗  75 Ω
極性 正或負（與輸入完全一致）

控制種類:
串行控制接口 RS-232, 9-針母 D型 接口
波特率與協議波特率：9600, 數據位：8位,  停止位：1, 無奇偶校驗位
串行控制口結構 2 = TX, 3 = RX, 5 = GND
控制程序 《Switch 2.0》

規格:
電源 100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源
溫度 儲存、使用溫度: -20° ~ +70°C
濕度 儲存、使用濕度:10% ~ 90%
機箱尺寸 485(L)X260(W)X275mm(H)
產品重量 11kg
平均故障間隔時間  30,000 小時
質保  1年免費保修,終生維護

RGB矩陣BNC5線連接后的畫面欣賞

    我們將BNC5線VGA端連接至電腦另一端連接到快捷（CREATOR）RGB16HV矩陣的輸入端，快捷（CREATOR）RGB16HV矩陣的輸出端通過BNC5線連接至1080P高清液晶電視及液晶顯示器。下面讓我們一起來欣賞兩個顯示設備的畫面對比。

快捷（CREATOR）RGB16HV矩陣 圖片欣賞

通過快捷（CREATOR）RGB16HV矩陣的信號顯示出來的圖片中黑白過度自然非常自然。

快捷（CREATOR）RGB16HV矩陣 圖片欣賞

通過快捷（CREATOR）RGB16HV矩陣的信號顯示出來的圖片各顏色都正常。

快捷（CREATOR）RGB16HV矩陣 圖片欣賞

通過快捷（CREATOR）RGB16HV矩陣的信號顯示出來的圖片顏色非常艷麗，就象是真有一束真正的鮮花擺放在你面前一樣。

快捷（CREATOR）RGB16HV矩陣 圖片欣賞

快捷（CREATOR）RGB16HV矩陣 圖片欣賞

上面的圖片是在播放著微軟官方網站上的720P高清電影片段中的一幕，圖片中海水的顏色還原的非常到位，人物在水中動起的輕微波浪層次感也非常好。

快捷（CREATOR）RGB16HV矩陣 圖片欣賞

快捷（CREATOR）RGB16HV矩陣 圖片欣賞

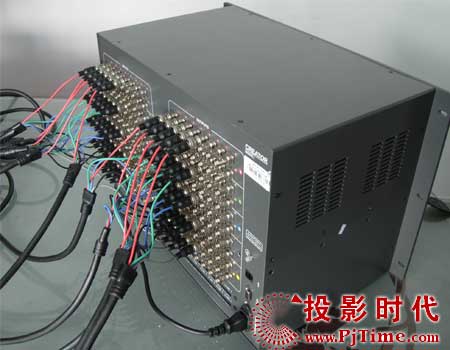

BNC5線連接至快捷（CREATOR）RGB16HV矩陣

BNC5線連接至快捷（CREATOR）RGB16HV矩陣



RGB矩陣直連畫面與接投影機畫面對比

快捷RGB矩陣RGB16HV直連畫面與接投影機畫面對比圖



             信號直連畫面圖                   信號通過RGB矩陣后畫面圖



           信號直連畫面圖                   信號通過RGB矩陣后畫面圖



             信號直連畫面圖                 信號通過RGB矩陣后畫面圖



              信號直連畫面圖                信號通過RGB矩陣后畫面圖



            信號直連畫面圖                  信號通過RGB矩陣后畫面圖



              信號直連畫面圖                 信號通過RGB矩陣畫面圖

    為了更好的測試出快捷RGB矩陣RGB16HV的性能，評測人員將同一電腦輸出的同一畫面信號直接連接在投影機里投射的畫面與信號通過RGB矩陣后的畫面做了比較（投影機位置不變，投影距離不變，投影畫面尺寸不變）。

    在測試中，電腦信號直接連在投影機上投射出的畫面跟信號經過RGB矩陣后投射出的畫面很難發現差別，幾乎就跟同一畫面一樣，畫面沒有出現色彩失真、丟失等現象，畫面的色彩跟原信號投射的畫面色彩同樣鮮艷，在文字表現上也沒有出現鋸齒以及發虛現象。可能是由于RGB矩陣至投影機間的連接線質量問題，所以經過RGB矩陣后的畫面感覺要比信號直連的畫面要暗點。總體來說快捷RGB矩陣RGB16HV的性能還是非常不錯的，不光是連接及使用方便，操作也簡單。

模擬綜合應用方案

   為了更好的測試Creator矩陣切換產品的綜合性能表現，我們模擬了一個綜合顯示解決方案，該方案以DVI0808數字矩陣為中心，配合DVI長線驅動器和DVI光纖傳輸器，可以實現一個完整的應用，為了讓用戶更好的說明該綜合測試，我們簡單的畫了一個系統示意圖，如下：

    在該方案中，中心DVI矩陣和各種信號源位于大樓機房?jī)?nèi)，其他終端顯示位于不同的樓層中。輸入的信號有VAG、DVI、以及HDMI信號，由于我們采用的是DVI信號的矩陣切換器，因此，在信號接入矩陣前先進行了信號的轉換；從矩陣出來后，最多可以有八路輸出，由于DVI信號正常的傳輸距離在7米左右，距離太長，會影響最終的輸出效果，因此，對長距離的輸出端，我們有選擇的加入了快捷DVI-F500R/T光纖收放器，它可以使信號的有效傳輸距離最大擴大到500米，而對于不是十分遠的傳輸端，中間加入了--快捷長線驅動器DVI036，該產品最大轉輸距離為40米，因此對于在40米內的而超過DVI正常傳輸距離的傳輸端DVI036都可以適用；而對于沒有超出DVI信號正常傳輸距離的傳輸端則可以直接與輸出設備相連接。另外，矩陣切換器信號輸入輸出切換控制則是通過RS-232利用電腦主機進行控制。

    本綜合測試中，我們包含了具有HDMI輸出接口DVD播放機、筆記本電腦、PC機等常用信號源設備，顯示設備包含了投影機、液晶顯示器、液晶電視等設備，基本上涵蓋了目前AV工程的常用需求。從該綜合測試中，我們感覺Creator信號設備使用簡單、操作容易、信號穩定、畫面表現效果非常出色。

體驗總結

    在此次體驗過程中，我們也真正深刻的體驗到了矩陣產品給我們帶來的方便快捷，其在大屏幕AV行業的重要地位，尤其在復雜的多媒體會議室工程中必不可少。

    雖然我們?cè)隗w驗過程中發現矩陣切換的一些細微的問題和不足，諸如原始信號細節部分丟失、LCD顯示效果微略模糊，信號稍微延遲等，但我們整體感覺Creator矩陣產品的性能表現相當出色，一點也不差于國外同類產品，在國產產品中更是居于領先。同時這些現象對于一些非專業用戶來說，并沒有什么太大視覺影響，可以完全滿足實際應用需求，相信未來這些細微之處會做得更完美。

    從目前應用的領域來看，矩陣產品可以說非常的廣泛，諸如交通領域、電視臺、體育賽場、大型會議室、安防中心等廣大領域；大家都知道，在足球比賽中，速度非常快，如果傳統的來回切換視角肯定會跟不上速度，而且還會導致畫面出現卡殼或失去信號，矩陣切換器的好處就在于來回切換視角，不會出現上述現象，而且能非常準確快速的隨著足球的移動而切換鏡頭。再比方說用的最多的交通電子眼，某處出現交通意外，交通警察能第一時間查看到地理位置，可以來回切換交通的擁堵情況，更快速的解決交通流暢。

    隨著整個安防行業向數字化、網絡化的發展，矩陣系統的數字化、網絡化是一個不可逆轉的事實，數字矩陣、網絡虛擬矩陣將進一步?jīng)_擊模擬矩陣的市場空間。但是基于目前的技術條件，這種模擬和數字并存和相互滲透和結合的模式還要持續相當長的時間。
