雙絞線VGA傳輸器方案

    采用的媒體播放系統最適合應用于星級飯店賓館與高級寫字樓內，雙絞線VGA傳輸器傳輸?shù)腣GA信號距離在300米至400米。同時可傳輸一路音頻信號，顯示器的分辨率能達到1024*768，這種傳輸方式保證了圖像的高質量。

    系統由“媒體播放系統（內有二塊四多屏卡、一塊二多屏卡）、ZY-VGA傳輸器（電子公告牌 CRT 顯示器距離超過5 米時，需要加裝ZY-VGA傳輸器；5 米內用 75-5 規格的 VGA 延長線即可）和公告牌監視器組成。

    ZY-VGA傳輸器器是專為網絡平板顯示及大屏幕幕墻顯示廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學等顯示系統工程中高質量視頻信號長距離傳輸?shù)男枨蠖鴮?zhuān)業設計的集VGA信號轉換、分配、驅動、接收和還原功能為一身的信號傳輸系統。它可以將VGA信號通過非屏蔽五類網線上平衡傳輸，以增強對共模噪聲及干擾信號的抑制，同時大幅度地節約線材成本并簡化了工程布線。采用專利技術將H和V信號編碼至RGB信號上加重處理后發送，僅利用CAT-5電纜的三對雙絞線完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信號的平衡編解碼，并采用遠距離高頻補償加重處理，帶寬高達350MHz。使XGA（1024*768/60Hz）的傳輸距離達到300米，以滿足大型工程投影機、顯示器、TFT-LCD TV、PDP信號傳輸?shù)男枰Ｓ捎谡麄€(gè)傳輸系統采用了加權零值拆分的平衡傳輸?shù)膶?zhuān)利技術，因此雙絞線在傳輸信號時不會對外造成EMI的干擾。此外，多出的一對雙絞線可以傳輸音頻信號。

應用：

• 液晶電視、等離子顯示廣告工程
• 大屏幕LCD幕墻顯示工程
• 工業自動化控制系統
• 醫療顯示系統
• 星級賓館、銀行、證券、金融顯示系統
• 軍事國防演習顯示系統
• 安防監控顯示系統
• 多媒體網絡教室顯示系統
• 長距離KVM延長切換器
• 長距離網絡服務器管理

    多屏顯示卡，以一機多屏，顯示不同內容為特色，給您屏現了一個全新的、豐富的顯示世界，使您能夠最大限度地運用軟件功能和系統資源，使您輕輕松松安排畫面，顯示一切。

　　多屏顯示卡采用高度一體化的，精致的設計與制造，并以出色的適應性，兼容性而應用于廣泛的領域。

　　一塊多屏顯示卡可同時支持兩臺或四臺顯示器。每一塊多插槽PC主機板上可同時插16塊多屏顯示卡，最多允許帶64臺顯示器，您可以把任何內容送到任意一臺不同的顯示器，也可以把一個畫面打滿所有顯示器。

　　為適合不同種類用戶的需要，多屏顯示卡給您提供了ISA、PCI等總線結構，以及512K、1M、2M等不同的顯示內存，給您最大的選擇空間。

    多屏顯示卡，給您提供了一個友好的人機交換界面，它操作簡單，在DOS，它僅僅通過寫入一個字節到I/O口即可完成屏幕間的內容切換。在Windows環境下，我們?yōu)槟峁┝薉river安裝程序，您的原Windows程序無須改動，而可直接運行。

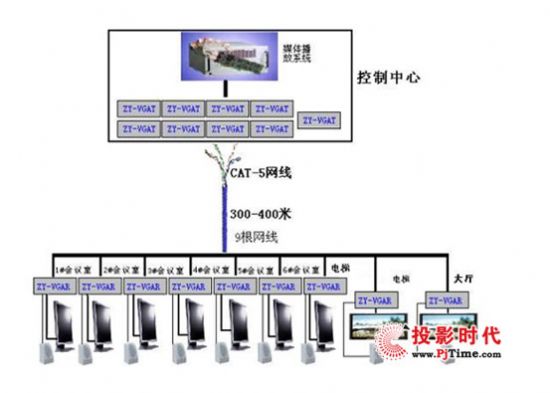

系統框圖

賓館視頻廣告信息發布系統

系統功能、設備選型及安裝與布線

二、系統功能：

    1、根據“賓館視頻廣告信息發布系統”的特點，利用已安裝的背景音系統播放聲音，如不需要用背景音系統，可利用網線傳輸音頻信號到每一臺液晶顯示屏內帶的音頻輸入。播放與畫面相同的音頻信號。

    2、由天媒體播放系統內部有采用的是多屏卡方式，因此可以在不同的液晶顯示屏上播放不同的內容，這樣可以針對不同地點的播放不同的視頻節目。也可以在所有的液晶顯示屏上播放相同的視頻信息（如：VCD、DVD、廣告片等）。

三、設備選型

   媒體播放系統可采用廣州訊通高科技有限公司的產品，也可以自己購買電腦插二塊ACM-670-4P-4M四多屏卡和一塊ACM-606-2P二多屏卡。

    雙絞線VGA傳輸器采用南通市智勇電子有限公司的ZY-VGA傳輸器。

    CAT-5網線采用一般的超五類網線

    液晶顯示可根據客戶要求選購，帶VGA輸入。

四、設備安裝與布線

1、媒體播放系統和雙絞線VGA發送器安裝在控制中心內，雙絞線VGA接收器安裝在液晶顯示屏處。

2、超五類網線穿管到每臺液晶顯示屏。

3、液晶顯示屏電源取就地電源。
