奧威亞 CAMPUS-II-MF多媒體中央控制系統
CAMPUS-II-MF控制系統是高性能中央控制系統。所有內部電路板采用SMD表面貼片安裝技術，無故障操作時間長。中控主機與強電開關箱采用分離式設計，且主機、強電開關箱、控制面板之間采用RS-485接口，保證長距離可靠通訊。配合AVA的一系列應用程序，將控制系統和網絡資源整合，為基于網絡的教育用戶帶來有效的教室管理解決方案。
奧威亞 CAMPUS-II-MF多媒體中央控制系統
產品特點：
●最小化系統由中控主機、控制面板、開關箱等組成；系統內置支持TCP/IP協議，最小化系統既可獨立使用，也可聯網實現統一控制。
●內置網口支持Auto-MDIX功能，智能識別“正線”、“交叉線”。
●可用于與IC卡系統或安防系統對接。
●內置兩路麥克風非平衡式輸入。4路立體聲音頻線路輸入，1路獨立的平衡式立體聲音頻輸出或者2路獨立的非平衡立體聲音頻輸出。輸出音量可在控制面板調節。
●投影機、屏幕智能操作功能，實現自動升、降屏幕，自動延時關閉投影，并能自動鎖定投影開/關按鈕，避免錯誤的頻繁開關操作損壞投影燈泡。
●主機帶2個紅外線仿真輸出口，支持不具備RS-232，而只有紅外控制功能的設備。
●隱藏式控制面板,符合人體工學設計，結構緊湊、美觀、安裝簡易，并起到防塵、防水作用。
●獨立式開關箱設計，有效防止電磁干擾。
●采用嵌入式設計，硬件采用SMD表面貼片安裝技術，系統穩定性高。
●中控主機、控制面板、開關箱之間采用RS-485接口，保證長距離可靠通訊。
●可選支持網管系統軟件，通過網管系統可對被控設備實現遠程管理、狀態查詢、防盜監控等功能。
系統結構：
基本系統由控制主機，控制面板，開關箱等組成。最小系統可以獨立使用，也可以通過以太網接口組網，通過網管軟件，實現遠程集中式管理。
●中控主機
中控的控制核心部分，其背部內置了所有弱電接口，如視頻口、音頻接口、VGA接口、網絡接口…等等。通過其背部的RS485接口可以可靠連接控制面板和驅動開關箱。
●控制面板
控制面板有KP2、KP3可選擇。

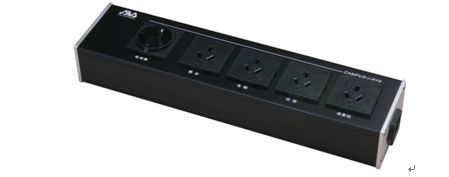

●開關箱
開關箱屬于強電連接，因此采用金屬外殼，可以有效防止電磁干擾。
開關箱配備一路特設設計的屏幕電源插座，便于使用。配備4路符合國家標準的插座，每路供電狀態均可單獨控制。
性能參數：
●內置3x2 VGA切換，帶寬400MHz，-3dB。
●4x2復合視頻切換功能, BNC接頭，帶寬100MHz，-3dB。
●4x2音頻切換，非平衡式輸入，平衡式輸出。
●內置兩路麥克風非平衡式輸入。麥克風音量獨立可調。
●4路立體聲音頻線路輸入，1路獨立的平衡式立體聲音頻輸出，輸出音量可在控制面板調節。
●2路雙向RS232控制端口。
●4個TTL電平I/O接口。
●2路紅外線仿真輸出。
●控制主機與控制面板之間通過RS-485接口可靠連接。
●內部可擴展以太網模塊，符合IEEE 802.3u標準。支持TCP/IP協議。
●可選網管軟件，實現對多臺主機批量控制與狀態查詢。
