產品拆解：

　　看了WPS720的使用效果，相信不少用戶都對其內部構造產生興趣了吧，我們也是懷著極大的興趣對其進行了拆解。

電路板很容易地抽了出來

　　原本我們以為拆解會比較麻煩，但出乎意料的是在擰下機身背部的兩粒螺絲之后很容易地就將電路板抽了出來。

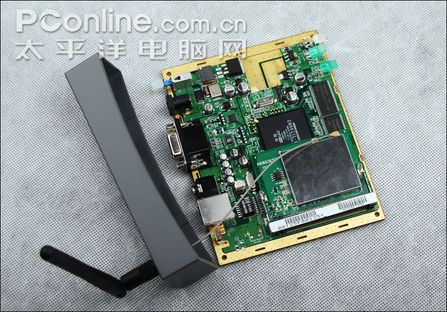

其無線網卡通過連線與天線相連

　　從電路板的結構來看，WPS720的電路結構并不復雜，主要有解碼部分和無線收發部分組成。WPS720的視頻解碼部分使用的是Sigma Designs的EM8621L-LF，這粒芯片在數碼播放器產品中十分常見，屬于Sigma Designs EM8620系列產品，核心頻率為166MHz，它主要用于機頂盒及帶有網絡及錄像功能的DVD播放器，HDTV和數碼媒體播放器等。EM8621L-LF采用高整合SoC設計，可以大大減少配用的零件，成本低廉而且性能穩定。

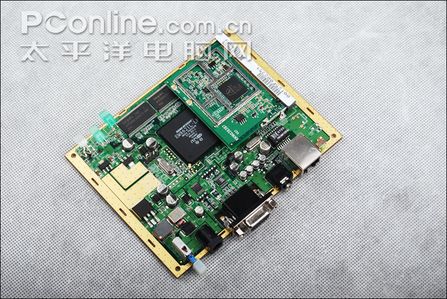

主電路板正面

Sigma Designs的EM8621L-LF視頻解碼芯片和內存顆粒

Sigma Designs的EM8621L-LF邏輯結構圖

　　而在EM8621L-LF芯片的上方是兩個現代內存芯片，型號為HY5DU561622ETP-D43，這是一款DDR400內存芯片，每粒存儲容量為16M，兩粒共32M，用來存臨時信息，配合視頻解碼芯片實現流媒體的播放。

　　而WPS720的無線模塊采用的是一塊KN16038397無線網卡，這是一塊常用于筆記本電腦的無線網卡，被焊接固定在主電路板上的mini PCI接口上，通過連線與天線相連接。在無線網卡上，主芯片是被覆蓋的。

無線網卡采用ATHEROS生產的AR2413a無線芯片

　　我們對其使用的解決方案產生了濃厚的興趣，拆開上面的蓋子我們發現，原來它采用的是ATHEROS生產的AR2413a無線芯片，從ATHEROS的官方網站上，我們可以找到其詳細描述：超低壓省電版 Atheros 2413a是應用了無線網卡前所未有的整合度、效能、省電設計。將雙芯片組精簡到單芯片,像INTEL還有美國博通(BROADCOM)的無線網卡只有在訊馳三代PCI-EXPRESS才采用的方案。而Atheros公司則率先在Athero 2413無線模塊上采用了此方案,工作電壓為3.3V-1.8V(一般網卡為3.3V-2.5V),周邊零件數量也減少了約35%,大大降低了使用功耗,使工作溫度降到最低;這種高集成度設計,突破802.11b解決方案以及其它廠商推出的802.11g解決方案中常見的覆蓋范圍與傳輸速率的限制;同時采用新的信號處理技術，能根據系統和網絡活動的程度，動態調整功耗，從而延長移動設備的電池壽命。這種技術使該芯片的功耗比jj98k目前市場上多芯片解決方案的功耗減少了98%。 Atheros支持最新的WLAN安全標準，包括Wi-Fi保護存取 (WPA和WPA2) 和采用進階加密標準 (AES) 的802.11i 增強安全性，不會降低系統性能。而其它具有韌體加密的WLAN產品在啟動WPA或AES之后，其性能會降低20~50%。此外，AR5005G也支持Cisco公司的 Compatible Extensions (CCX) 2.0技術。為促進無線網絡上語音與數據通訊的結合，AR5005G根據IEEE 802.11e的初稿標準，全力支持無線媒體擴充(WME)服務質量(QoS)功能。這款單芯片產品均支持eXtended Range (XR)操作。XR能連接距離更遠的存取點，也可為信號微弱、無法連接至網絡的家庭環境提供無線連接。像使用該芯片的無線網卡目前的售價大約在35元左右。

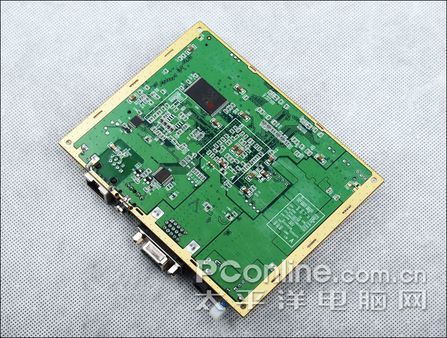

主電路板背面

　　在主電路板的背面，我們發現WPS720還采用了一粒意法半導體生產的M29W640FB閃存芯片，該芯片的容量為8M，用來存儲固件、產品設置等信息。

　　而在音頻接口處，WPS720還采用了一個高性能音頻解碼芯片（DAC）WM8728S，這是一顆規格高達24bit/192kHZ的立體聲音頻解碼器，信噪比高達106dB。WM8728S芯片被放在離音頻接口如此近的位置，最大限度地縮短了模擬輸出線路，這有利于保證后置通道不受干擾輸出最高音質的模擬音頻。

總結：

　　通過本次評測試用，我們發現WPS720無線投影系統的確是一個非常實用的產品，它通過WIFI網絡來實現投影，能夠通過內建的DHCP服務器省去了以往麻煩的布線等操作，并省去了用戶將非常適合于會議、商務演示等場合，但是從其售價來看，目前將近5000元的售價還是很高，WPS720的主要部件是無線和視頻解碼兩個部分，其中，KN16038397無線網卡的市場手機愛大約為40元左右，視頻解碼芯片EM8621L-LF的市場售價大約為330元左右，在算上其他電路板，存儲芯片等，WPS720的原料成本不應該高于800元，當然還應該算上模具、設計等成本，但仍應該遠低于目前將近5000元的市場售價，相信隨著市場的成熟和出貨量的加大，其價格會逐漸回落到正常范圍。
