從EX66音箱的背面我們可以看到,它提供了兩類專業輸入插孔,一種是模擬的,一種是數字的。也就是說,EX66是一款數字音箱。
所謂“數字音箱”,也就是它可以直接輸入數字信號,自己帶有數/模轉換的功能。“數字音箱”在低端的多媒體音箱中也常有采用,當然,低端的音箱中往往就是整合了一個USB聲卡在里面。做為專業音箱的EX66則是帶有AES/EBU平衡卡農數字輸入接口和S/PDIF非平衡蓮花數字接口。這些都是專業設備所常用的數字接口了。當然,音箱上也有模擬輸入口,一個卡農口,一個大三芯口,都是平衡輸入的。不過大三芯口也可以插大兩芯的非平衡線。這些完全都是專業接口了,根本沒有非平衡的蓮花口。

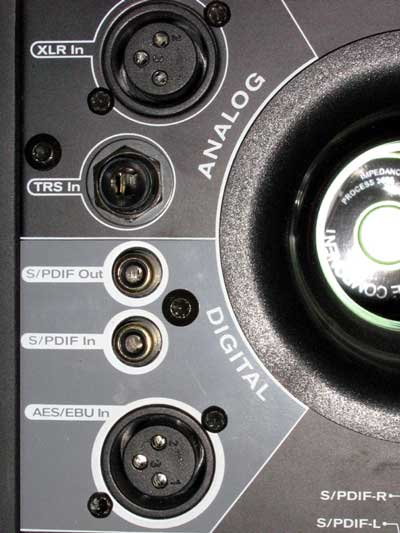

EX66的模擬、數字輸入口

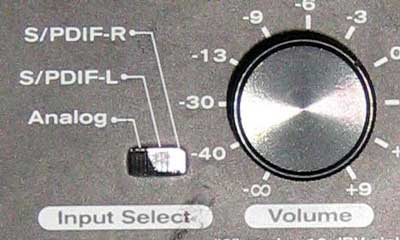

模擬方式的接線很簡單,但EX66兩只箱子都完全一樣,而我們知道AES/EBU和S/PDIF都是一根線就負責兩個聲道,那么數字方式該怎么接線呢?呵呵,在EX66的背面音量旋鈕的左邊有一個數字輸入口的左右聲道轉換,可以將箱子定義為左、右或者使用模擬輸入。
數字聲道選擇
然后,就可以進行接線了,數字接線的方式如下圖,大家一看就明白了。

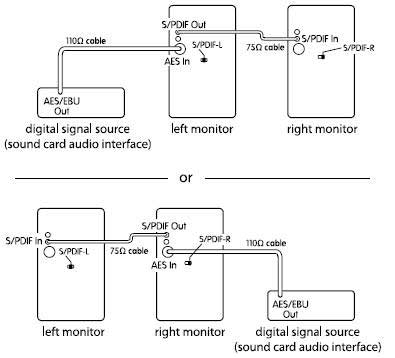

AES/EBU輸入接線的兩種方法

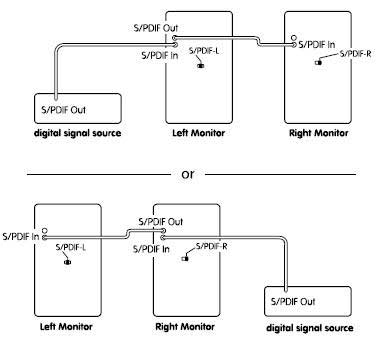

S/PDIF輸入的兩種接線方法

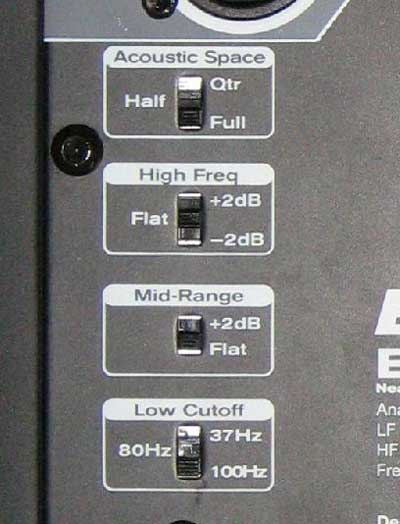

由于有了數字控制電路,所以EX66音箱帶有DSP的數字頻響調節,這樣使用者就可以根據房間的環境情況來調節音箱,使音箱更加適應房間的環境,從而發出準確的聲音來。
頻響調節開關
EX66在使用時,其高音單元要和耳朵在個水平面上。這樣能夠保證最佳的定位性。這個原因前面我們已經說過了,啞鈴式音箱由于使用了兩個低音喇叭,所以兩個喇叭必然會有一定的相互干擾,造成中頻不準確,因此做為監聽,官方建議EX66音箱豎放。這和民用音響中做為中置的那種啞鈴音箱并不一樣。其實有很多HIFI的啞鈴式音箱也都是豎放設計的。從其高音單元的波導上也可以看出來。

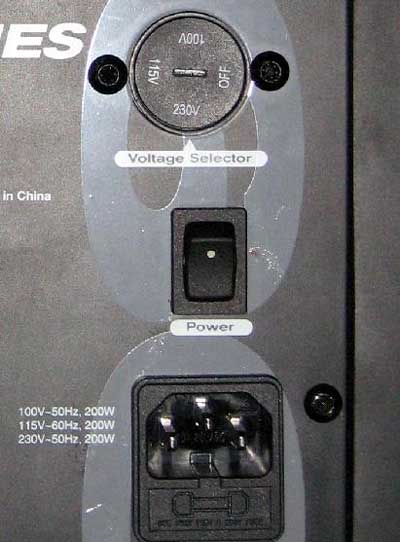

EX66還可以同時支持100V~50/60Hz,115V~50/60Hz和230V~50/60Hz三種不同電壓的輸入,以方便不同國家和地區的用戶使用。
電源輸入調節
