三星3D液晶顯示器2233RZ隆重登場

    上周末，三星首款3D液晶來到PChome顯示器部門，我們第一時間為大家獻上了近百張精美圖賞，詳情請進入《百張精美圖片 三星3D液晶登陸PChome》觀賞，里面包含了三星這款3D顯示器的全方位拍攝，Nvidia的3D眼鏡特寫，以及接收器的實拍，定能讓各位大飽眼福。繼優派3D顯示器首測后，第二款三星3D液晶姍姍來遲。之間時隔一個多月，相信有不少關注3D技術的網友，多多少少對它有所了解。

    如今購買高端配置，無非就是為了游戲，能在最高分辨率下開啟所有畫面特效，享受逼真與流暢的炫麗場景帶來的視覺沖擊，成為眾多游戲玩家的共同追求�？蓪τ谒麄儊碇v，僅僅這些還不足以滿足他們的期望，只有身臨其境感受才是最完美的。承載著無數玩家們的期盼，120Hz超高刷新率的液晶顯示器誕生了，與它相伴的還有顯卡芯片巨頭Nvidia的Geforce 3D Vision產品。這套3D顯示器與3D眼鏡的組合，營造了游戲玩家們夢寐以求的臨場感，以超速逼真的視覺震撼力打造一個高畫質“視界”。

    很榮幸我們能在最快的時間內拿到這套三星3D液晶平臺，再一次親身體驗它所展現的立體世界。當然按照慣例，在評測前我們先一起來欣賞一下2233RZ的外觀設計。



三星3D顯示器2233RZ正面欣賞

    2233RZ正面采用黑色烤漆工藝，底邊框使用亞克力材料制成，正面看上去感覺非常典雅，它與三星之前推出的“暗香”系列中的2233BW正面基本一致。

    從側面來看，2233RZ非常的薄，底座也采用烤漆工藝，反光度比較好，可傾斜角度大概在3°到30°左右。

    顯示器的左上方標注著型號SyncMaster 2233RZ的字樣，這樣的型號標注與2233BW如出一轍

    右上角標注著2233RZ擁有20000:1的動態對比度，并且通過了能源之星的認證

    6個OSD按鍵被設置在了顯示器的右側，在右下方貼有Nvidia的Gefoce 3D Vision標簽

    最后這張是三星2233RZ平躺整體圖，支撐臂需要很用力才能擠入顯示屏凹槽再與底座連接。



三星3D顯示器2233RZ背面欣賞

    2233RZ的背面也完全參照了暗香系列的設計，通過精致的雪花點綴它的外形

    散熱孔與背面連接的非常平滑，流線感非常強，從這些細微的方面看出三星的模具做的很好。

    這塊鏤空區域方便了電源線與傳輸線的走線方向，而且觸摸起來滑順舒適。

    24針的Dual-Link DVI-D接口，沒有它就沒法完成120Hz的刷新率

    背面的整體圖著實讓我們感受到了顯示器出色的外觀設計。



Nvidia 3D眼鏡與紅外發射器欣賞

    內盒中帶有3D眼鏡、紅外發射器以及2個鼻托，盒子的造型也非�，F代化。

    這款無線3D眼鏡，根據流行的太陽眼鏡設計，佩戴舒適，鏡身輕盈并且完全可調。

    在左側的眼鏡架內置的電子裝置具有信號收發功能，再注意看它的正上方，有一個接受信號的開關按鈕，Nvidia標志的正下方有個USB充電接口。

    紅外發射器中帶Nvidia圖標的梯形按鈕起到了3D效果開啟和關閉的的作用

    反面滾輪用用來調節景深，USB插孔負責與電腦連接傳輸數據，右邊3D SYNC IN為VESA立體電纜端口孔用于連接DLP高清電視。



Nvidia 3D Stereo技術介紹

    不論是三星的3D顯示器2233RZ還是優派的3D顯示器VX2265wm他們都擁有120Hz的超高刷新率，這也是實現3D圖像的必備條件，如何將液晶顯示器從60Hz一躍提升至120Hz也成為很多朋友討論的話題。簡單的來說，120Hz是運用顯示器芯片電路在原有60Hz的連續兩幅畫面間通過“插場”或"插頻"兩種方式新增一個畫面來實現。插場是在原圖像的畫面中插入無圖像的黑場或灰場，以增加場頻，也就是我們通常的所指的“插黑”與“插灰”。而插頻是依據畫面場景內容以及前后圖像的相關性，選取關聯點進行動態點對點像素預估，重新產生一幅亮度、對比度和連續性更為精確的智能畫面，插進前后圖像之間，使場頻提高一倍，我們也通常稱其為“插運算”，這種插幀方式技術難度更高。

    弄明白了120Hz的簡單原理之后，就比較容易Nvidia 3D Stereo的技術了。Nvidia 3D Stereo采用的是畫面交換(Page Flipping)的方式在2D環境下來實現3D效果的，這種交換方式是將120Hz分為奇60Hz和偶60Hz，在使用過程中圖像以“奇偶奇偶....奇偶”的方式連續快速輸出，與此同時3D眼鏡就要發揮它的本領了，由于人類的雙眼是通過光線才看得到物體，當顯示器輸出奇數幀畫面時3D眼鏡自動屏蔽右鏡片的光線，只讓左眼看到奇數幀畫面，而當顯示器輸出偶數幀畫面是，3D眼鏡自動屏蔽左鏡片光線，只讓右眼看到偶數幀畫面。在1秒鐘內重復60次這樣的過程，加上人類視覺的暫留性，使得雙眼通過3D眼鏡會看到奇數幀與偶數幀重疊的畫面，此時立體圖像就產生了。

    這樣一來我們就不難理解，為何平時裸眼看3D顯示器始終是2幅交叉的畫面，因為三星2233RZ主要任務就是借助120Hz的超高速刷新率不斷快速輸出奇數幀圖像和偶數幀圖像，也因為我們無法在1秒鐘內來回屏蔽60次左眼60次右眼，所以如果沒有3D眼鏡(前提是與顯示器輸出速度同步)輔助的話，就沒辦法享受3D效果。說到這里，剩下的紅外發射器的作用就更容易理解了。接下來我們先看下2233RZ的規格參數。



基本測試-對比度、灰度還原、漏光

    在基本性能測試之前，我們將2233RZ的亮度設置為100，對比度設置為50，用DisplayX軟件依次進行高對比度，灰度還原，漏光，白平衡，三原色的測試。以下便是我們用照相機在無光情況下拍攝的圖片，由于照相機與真實效果存在一定的偏差，如有圖文不統一的情況以文字為準，圖片僅供參考。

在高對比度的測試中，并且沒有開啟動態對比度的情況下，2233RZ可以清晰分辨出黑色1%-9%的每一格，白色91%-100%的每一格。

    在灰度還原能力的測試中，2233RZ在屏幕左側暗部的平滑度不夠好，會有比較明顯的階梯狀條紋，中間部分相必左側暗部出色，而它的右側較亮部分平滑度已經可與CRT相媲美。

    在漏光的測試中，2233RZ的上邊框與下邊框的漏光控制的較為一般，而屏幕中部及左右兩側的漏光控制比較優秀。



基本測試-白平衡、三原色

    在白平衡的測試中，2233RZ的表現中規中矩，白色均勻度尚可，上邊框部分略帶暗些，不過沒有明顯偏色的現象。

    在三原色的紅色測試中，由于攝像機問題拍攝出的圖片明顯偏黃，而實際情況并非如此，2233RZ的紅色相對較亮，看起來非常鮮艷奪目。

    在三原色綠色測試中，2233RZ的較亮現象在綠色下更為明顯，拍攝圖相對偏藍，而綠色的實際情況綠色沉的不夠深，不過綠色的整體表現力還是很出色的。

    在三原色藍色測試中，同樣由于相機問題，拍攝圖把原本深藍色的畫面捕捉成了淡藍色，實際情況下2233RZ的藍色還原能力非常出色。



基本測試-三星2233RZ可視角度

    接下來，我們進行可視角度的測試，由于三星2233RZ選用的TN面板，而可視角度一直是TN面板的軟肋，相對來說這種測試比較殘忍。由于光線無法完全遮住的原因，以下圖片可能會有些許反光，請見諒。



3D液晶顯示器高清圖片測試

    在高清圖片測試中，2233RZ的表現非常搶眼，可以說不管是藍色，綠色，黃色，紅色還是白色的還原能力都非常的強悍。那么，接著我們就來欣賞以下5張圖片。

    第一張圖片中的藍色被刻畫的更加生動鮮艷，燈光印在海面上的效果非常的柔和，整幅圖的效果比起原圖更加吸引眼球。

第二張圖片中的綠色被渲染的更加亮，使得原本的深綠色的葉子在實拍圖中顯得有些不自然，雖然猛一看覺得還可以，但確實與原圖有所偏差。

    第三張圖片中的黃色花瓣由于相機原因稍微有點偏白，不過實際欣賞中花瓣的顏色以及花蕊內部的紫色都非常的真實，2233RZ在黃色的表現力上比較出色。

    第四張圖中主要是表現了明暗部細節，從圖片右上角原本灰色的云朵可以看出畫面稍微偏藍，不過整體的山水表現的還是比較到位，綠色的大海也被真實的展現。

    最后一張圖中2233RZ的表現比較出色，整體細節效果應該是所有圖中最到位的，不論是紅色夕陽，還是天空上的紫色，或是近景的白色水霧都與原圖非常接近。



720P電影《攻殼機動隊2》介紹

攻殼機動隊2：無罪
片　　名	Ghost in the Shell 2:Innocence
年　　代	2004
國　　家	日本
類　　別	動畫/動作/奇幻/驚悚/劇情/科幻
語　　言	英語/日語
字　　幕	英語
導　　演	押井守 Mamoru Oshii
主　　演	大塚明夫 Akio tsuka ...Bat
	竹中直人 Naoto Takenaka ...Kim
	山寺宏一 Kichi Yamadera ...Togusa
	榊原良子 Yoshiko Sakakibara ...Haraway

    2032年，也就是第一部故事的三年之后。光電、納米、機械、生物、網絡依然迅猛發展，唯有人類的安危 更值得關注。自從人腦可經連線直接接入網絡，這種尖端科技帶來生活質量提升的同時，伴隨著的負面效應越來越危急可怕。網絡犯罪只是其中孳生出的一個不可校 正的怪胎。為了應對這種不斷制造事端的陰暗勢力，以保護國家要人、揭發貪污瀆職、執行秘密暗殺行動、對付電腦犯罪和恐怖主義活動為目的，具備超強攻擊能力 的機動部隊--公安九課(俗稱“攻殼機動隊”)，再度出擊，并擔負著愈發沉重的責任。而這其中，公安九課的刑警巴特作為主力干將依舊充當著急先鋒的角色。 巴特是個半機械人，除去大腦中些微的人類痕跡以外，他身體的絕大部分都是由人造機械組成，而這并不妨礙他以一顆正義之心維護網際社會的正常秩序。某日，一 個女性玩偶型機器人突然不受控制，殺死了自己的主人。這一違背常倫的兇殺案包含著人類與玩偶間不容忽視的矛盾基因，巴特及其搭檔在歷經了犯罪集團的劫殺、 電腦黑客的攻擊、政府官僚的阻撓等等困難后逐步接近了一個不為人知的犯罪漩渦之中，那搖擺不定的真相仿佛就在眼前……



720P電影《攻殼機動隊2》測試

    在電影欣賞方面，三星2233RZ欣賞起來沒有問題，不過在100亮度與50對比度的情況下，下邊框的漏光更加顯而易見。TN面板雖然一直以來以漏光和可視角為恥，而且3D顯示器也主要針對高端游戲玩家，可如此明顯的效果，筆者不得不為為這款售價2799元的3D顯示器捏一把汗。

    由于相機問題可能上面兩張照片看起來有點曝光，不過實際的效果還是比較滿意，純黑色的下沉度在TN面板里還算可以。

    動畫人物的膚色相比真人電影更加白，實拍圖中表現的非常到位，第二張圖中連動畫里都特意展示了3D立體影像，不知道帶上3D眼睛后觀看會使何種效果。

    最后兩幅圖片以整體效果為主，畫面表現力非常突出，不論是五彩斑斕的走廊，還是紅黃為主的壯麗景象都令小編十分滿意。



Geforce 3D Vision安裝過程(1)

    在享受3D游戲前，我們建議玩家從Nvidia的官網上下載最新的顯卡驅動與3D眼鏡驅動，而想省事的朋友可以選擇使用自帶的光盤安裝，或者在Nvidia官網的驅動下載中心找Gefoce 3D Vision的整合驅動包下載，里面包含了Nvidia的181.22顯卡驅動程序和1.04的3D眼鏡驅動程序，不過目前它只支持32位和64位的Windows Vista操作系統，總共大小為210MB。

點擊以上兩幅圖可立即進入Nvidia所在頁面

    在下載完成之后，首先選擇Install Geforce Graphics Drivers(顯卡驅動)，安裝完成后會要求您重新啟動，再次進入Windows后系統會自動運行Geforce 3D Vision的安裝程序，也就是下圖所顯示器的畫面。

    在正確安裝完顯卡驅動，一切設備都準備就緒后，我們點擊Next進入下圖的畫面。

    確定了紅外發射器通過USB接口與電腦機箱正確連接后，我們點擊Next進入下圖的畫面。

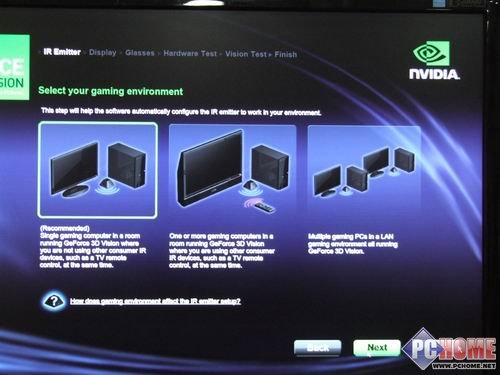

    一般家庭PC用戶點擊鼠標選擇左邊第一個游戲環境模式，即顯示器&紅外發射器&機箱，接著再點擊Next，進入下圖的畫面。

    這時Geforce 3D Vision驅動程序自動找到了這款SAMSUNG 3D 120Hz LCD的顯示器，這時我們點擊Next后，畫面會變黑，顯示器被自動設置到3D模式。



Geforce 3D Vision安裝過程(2)

    緊接著上一頁，黑屏過后，畫面又回到了3D眼鏡的設置上，按照下圖箭頭的指向，開啟3D眼鏡信號接收器，確認開啟后點擊Next進入下一步。

    這時畫面上會出現一副用來測試3D眼鏡是否正確工作的圖像，通過左眼與右眼的觀察，用鼠標分別選擇看到的圖像。

    下圖是3D眼鏡中左眼所能看到畫面，全部為綠色六邊形，所以在Look through left eye(with right eye closed)的正下方3張圖片中，選擇中間的綠色六邊形。

    下圖則是3D眼鏡中右眼所能看到的圖像，全部為藍色三角形，所以我們在Look through right eye(with left eye closed)的正下方3張圖片中，選擇左邊的藍色三角形。

    別急，還沒全部設置完，在下一頁中，還將繼續進行眼鏡片的設置，很關鍵哦，這也是部分玩家會頭暈的原因之一，讓我們一起來看看吧。



Geforce 3D Vision安裝過程(3)

    進入下圖后，我們看到驅動程序讓你選擇Yes或者No，而它問題的大致意思是：“當你通過眼鏡片觀看時你是否注意到周邊環境影像所產生閃爍現象？” ，在白色的英文中解釋了產生這種閃爍的原因可能是由于3D眼鏡設備與房間燈光擁有不同刷新率所導致的。所以在之前的設置中，如果你感覺3D眼鏡片的確有閃爍現象，那就選擇Yes,這時會顯示出下圖。

    這時根據您的需求有4中選擇：1.晚上開著燈時選擇最左邊的120Hz 2.白天關著燈時選擇左邊第二個110Hz 3.晚上開關著50Hz的燈時選擇第三個100Hz 4.使用游戲默認的刷新率。按要求選擇后點擊Next進入下圖的畫面。

    這時驅動程序會要求你帶上眼鏡來驗證一下3D效果是否運行正常，我們帶上眼鏡后，觀察那副大圖可以看到其中有一塊突出的立體影像，這時我們在Se lect which of the following you see的正下方，選擇左邊帶突出小方塊的樣式，點擊Next進入下圖。

    這樣我們就全部設置完成，這幅圖中有關于3D游戲支持的簡介和3D景深調節注意的事項，只要點擊Finish就完成了所有Geforce 3D Vision的驅動設置。

    這是完成設置后，進入Nvidia顯卡控制面板測試3D效果的圖片，通過3D眼鏡我們可以很驚訝的看到Nvidia的圖標活生生的跳出了顯示器，仿佛伸手就可抓住一般。這么辛苦安裝完成后要試試哦，不會設置控制面板？別急，接下來就為大家簡單介紹控制面板的設置方法。



Nvidia 3D Stereo控制面板介紹

接著我們先為大家介紹一下使用3D功能的控制面板，我們先要安裝驅動，裝好后NVIDIA 3D Stereo控制面板如下：

在控制面板程序中，界面左側的上半部分是常見的圖形選項，如分辨率、3D圖形設置等相關信息。而在下半部分的選項則是和3D顯示器有關。在控制面板中，可以手動開啟和關閉3D顯示的功能，并且能夠隨意調節3D畫面的景深（景深在3D眼鏡接收器上也可以調節）。

關于三星2233RZ的設置，可見它支持120Hz

所支持的3D游戲在控制面板中也有顯示，據了解，目前市面上大部分3D游戲都可以進行良好的兼容，游戲開發者并不需要專門對其開發游戲。控制欄右邊對應的是這套3D系統對游戲的支持情況，如果右邊的支持列表中表示的是“優秀”或者是“良好”，說明這款游戲能夠被3D系統所支持，若不支持在會標明的是“不推薦”。隨著技術的發展，這套3D系統所支持的游戲也將會越來越多。

3D游戲測試 -《鬼泣4》

終于到了游戲測試，筆者選擇了驅動中顯示支持為“優秀”的《Devil May Cry4》作為測試對象�？梢钥吹�，進入游戲的第一個畫面，圖像就是以奇數幀圖像與偶數幀圖像同時輸出的方式來顯示的。

    下圖中，我們通過紅外發射器將景深調節比較高時，畫面上顯示了兩個Nero,比較夸張，而實際佩戴3D眼鏡時過高的景深讓雙眼無法承受。

    通過紅外發射器的3D效果按鈕，我們將畫面直接設置回了2D顯示，這樣又回到了平面的立體。

    再次切換到3D顯示效果，我們發現如果將景深調節到最低時，畫面會出現無法重疊的現象，使得主角外形的整體顏色無法正確顯示。通過一系列調試，包括關閉shadow該問題都無法有效解決。

    總的來說這款支持程度為最佳“Excellent”的《鬼泣4》，在實際3D顯示過程中沒有能夠達到理想中的效果，略顯遺憾，希望在以后的補丁中，可以改善對它的支持。



3D游戲測試 -《極品飛車11》

    《鬼泣4》雖然測試結果不理想，不過這款《極品飛車11》就另當別論了，雖然很早前就有了《極品飛車12：臥底風云》的下載，但上一代作品的表現在很大程度上增加了對立體游戲的好感。

    雖然車子只是默認進入游戲使用的車，但這一點不妨礙帶上3D眼睛后欣賞逼真的效果。整個車身完完全全的立體感，相比普通的2D液晶所看到圖像，3D圖像與雙眼的距離來得更近，所以帶上眼鏡的同時絕對會有一股前所未有的臨場感，就好像真的自己在開車子一樣，如果能配上一套帶內震動的方向盤那就更完美了。

    在每一個彎道可以清晰看到轉向的前輪胎，相比以往開啟所有畫面特效，這種輪胎的立體感非常明顯，非常震撼，可惜的是沒辦法用相機記錄下來，不過沒關系，本周末也就是3月14號將在PChome上海總部舉行3D液晶體驗活動，非常歡迎一直追求著極限游戲畫面的玩家可以來參加這次盛大的線下體驗活動。

    屆時不僅三星的這款2233RZ鐵定出席，而且優派的VX2265wm也會與其同臺競技，對于一直想搞清楚均為3D顯示器兩者區別的朋友，一定能要錯過這次千載難逢的機會，雖然言語的表達能力有限，相信在《極品飛車11》這款游戲上，你會體驗到3D所帶來的震撼視覺。

    還是一句話，再多的修飾和圖片都很難原汁原味的反饋對于這種三維立體效果的妾身感受，游戲時那種臨場感絕對會如同CS一般激增你的腎上腺素，詳細報名方法請進入體驗3D NVIDIA精視3D立體幻鏡線下體驗會參與報名。



三星3D液晶顯示器試用小結

    雖然不能用相機記錄真實的3D游戲畫面，但在《鬼泣4》、《COD4》等游戲里第一次體會到身臨其境的真實感，筆者更是為這套3D眼鏡的功能而感到贊嘆，無需特殊的補丁就可以完美展現3D立體效果，而且擁有精良光學部件的3D眼鏡可實現每只眼睛雙倍分辨率以及超寬的視角，它同樣可以在DLP 1080P高清電視以及DepthQ高清3D投影儀上使用，這套紅外發射設備可接收長達15英尺的通信距離，也同樣支持多用戶共享一個紅外發射器，它的續航能力也達到了40小時，利用3dtv Stereoscopic Player等3D視頻播放器讓你可以觀看全屏3D電影。一副酷似太陽鏡的3D眼鏡卻如此多用，難怪它的售價相對較高。

關于玩游戲時間較長是否會頭暈的問題，網上說法不一，總體來說，支持程度較好的游戲不易頭暈，方向感較強適應能力較快有游戲玩家不易頭暈。在3D景深調節方面，受困于我們雙眼本身的能力問題，不論是三星2233RZ還是優派VX2265wm可調節范圍都不太大。三星2233RZ的基本性能也毫不遜色，在一系列測試中，我們可以看到，它的色彩表現、高對比度、三原色都比較出色，可視角度也尚佳，稍顯遺憾的是它的黑色不夠純，灰階還原能力一般，而且下邊框漏光在100亮度、50對比度的情況下比較明顯。而它2799元的售價應該還存在一定的降價空間，讓我們一起來期待未來3D給我們展現驚人的臨場感。

三星 2233RZ
顯示屏尺寸	22英寸
面板類型	TN
屏幕比例	16:10
可視角度	170/160°
亮度	300cd/m2
動態對比度	20000:1
黑白響應時間	5ms
最佳分辨率	1680×1050
點距	0.282mm
音頻	--
接口	DVI-D(24針Dual-Link)
HDCP	支持
消耗功率	50W
其他特點	支持3D顯示效果、支持120FPS
產品價格	2799元
