大連科迪 Kd2810 VGA 矩陣

    多媒體技術的引入，革新了各行業企事業單位多功能綜合會議室的建設思路。面對日新月異的社會發展、新技術新設施的不斷涌現、會議室里需要傳輸、切換的信號越來越多，依靠手動操作是原始人的做法，在今天早已行不通。矩陣切換器是顯示、演示系統信號流通的核心設備，系統所有的輸入輸出信號都能在矩陣切換器中出入，并根據操作者的設計從輸入端進入指定的輸出端。

    矩陣切換器在多媒體會議室建設中必不可少，但是市面上的產品繁多，標準不一，用戶到底該選怎樣的產品呢？根據對眾多多媒體會議室方案與案例的分析總結，在此，本網站整理出了數款最常被工程用戶采用的設備，在此一一呈現。

大連科迪 Kd2810-808 VGA 矩陣

    現代會議系統中，視頻及顯示系統已成為越來越重要的一部分，VGA矩陣也已成為小型會議系統核心設備之一，而科迪Kd2810 VGA矩陣以其高性能、高帶寬、高穩定性、高擴展性當之無愧成為首選產品。

    Kd2810 VGA 矩陣是專門用來切換計算機顯示信號及音視頻信號的多格式矩陣切換器，帶寬300MHz，信號格式（解析度）支持VGA～UXGA，最大規模可達128×128，3U 以上矩陣均支持雙電源和雙控制系統。

    Kd2810 VGA矩陣包括下面三種矩陣格式，適合多種場合需要：

    除了信號格式多樣化以外，靈活的組合規模更加體現出矩陣專家充分考慮用戶需求的完美配置。例如，一個Kd2810 8×8小型VGA矩陣，可以根據用戶需要任意選擇添加4×1～8×8的立體聲音頻和復合視頻，信號格式與矩陣規模的任意選擇極大的方便了用戶使用。

    大連科迪在國內率先提出產品保修5年的承諾，其完善的售后服務體系免除了用戶對產品維護的后顧之憂，同時對于大批量的采購，經銷商將會擁有更優惠的價格和更優先的產品交付，從而獲得更大的利潤空間，使得Kd2810 VGA矩陣無論是產品質量還是產品價格在同類產品中都占有絕對的優勢，更可以通過最低的價格享受最豐厚的利潤、最優質的產品和最貼心的服務，讓高端產品的低價銷售成為可能。

     因此，Kd2810-808 VGA矩陣毫無疑問成為小型會議系統的首選矩陣，得到諸多用戶的青睞，目前，已廣泛應用于北京、上海等眾多會議系統中。

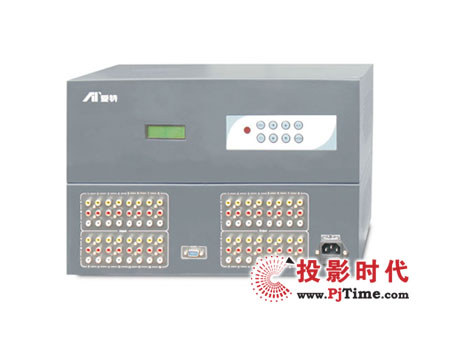

ATER 音視頻矩陣MA-1616

ATER  音視頻矩陣MA-1616

    1999年，ATER開發總監JOSON.G研發了公司第一臺高帶寬VGA分配器ATSV-12500，及第一臺基于圖形化界面編程的中控HTPRO。從這以后，公司研發部一直致力于視頻領域信號的處理及控制技術的應用。ATER一直把自己定位為以研發及創新驅動的公司，10年來沒有停止過對視頻領域最新技術的研發和不斷創新。我們的目標是成為全球視頻領域產品研發和創新能力最強的公司。

    ATER AV矩陣切換系列MA-1616 系列矩陣切換器是專門為視音頻信號的顯示切換而設計的高性能智能矩陣開關設備，該產品支持16路視頻信號的輸入與輸出，足夠一般的多媒體會議室使用，此外還可廣泛應用于大屏幕顯示工程、電化教育、指揮控制中心等場合。

    產品特性

· 16路 AV信號輸入，16路 AV信號輸出
· 采用高亮液晶屏顯示，信號通道狀態一目了然。
· 具有掉電現場狀態保護功能。
· 100MHz 高帶寬矩陣切換芯片，圖像清晰穩定。
· 采用高速切換集成電路，最長切換時間 200ns。
· 多種控制方式：前面板按鍵、RS232 控制協議、紅外遙控、ATLINK。

    ATER MA-1616 配合其它的多媒體設備被廣泛應用于多媒體會議工程中，其中最典型的就是在南京某武警交通總隊智能會議控制系統中的應用，該系統主要有中控主機、無線觸摸屏和音視頻矩陣切換器MA-1616、MS-2416V組成。通過MA-1616將16路視頻信號以及MS-2416將24路計算機信號輸出到16個液晶顯示屏上，實現信號任意選擇切換。目前該會議室已投入使用，簡單的操作界面及穩定的性能為使用者提供了極大的便利，贏得了領導的一致好評。

Brillview VGA 系列矩陣切換器

    Brillview VGA 系列矩陣切換器是專門為計算機視頻信號以及 高分辨率 RGBHV 信號的顯示切換而設計的高性能寬帶矩陣開關設備，該系列產品可廣泛應用于大屏幕投影顯示工程 、電化教學、指揮控制中心、多媒體會議室等場合。

    · 兼容復合視頻、 S －視頻、分量視頻、HDTV 、RGsB RGBHV
    · 超寬帶技術設計， 400M （－ 3dB ）的滿載 RGB 視頻帶寬
    · 采用數字同步識別處理（ DSIP ）技術
    · 采用大尺寸液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制
    · 采用多種切換控制方式：紅外遙控切換、鍵盤操作切換、 RS232 控制切換
    · 可機架安裝的標準機箱
    · 多組全局預置，掉電自動保存

    同系列產品型號：
    VGA-4*4 VGA-8*4 VGA-8*8 VGA-16*8 VGA-16*16 VGA-32*32

    技術參數

    Brillview VGA 矩陣切換設備選用高品質切換芯片，具有正負電壓信號切換功能，能夠切換支流、交流高頻信號； 信號入口具有良好的保護功能，在系統接地不良的情況下進行熱插拔，能夠抵抗瞬時交流,能有效保護機器不受損害； 矩陣具有信號檢測功能，用戶能夠方便的看到各個輸入是否有信號，方便工程施工；此外， VGA矩陣還具有行場信號入口消抖功能，能夠有效避免系統接地不好、傳輸線材不好時造成的圖像水平方向抖動問題。

大連捷成FLEX系列矩陣

大連捷成FLEX系列切換矩陣

    大連捷成FLEX系列切換矩陣是一種高性能、多格式、結構緊湊的小型切換矩陣，此矩陣分七種類型分別是：FLEX-HD8X8高清視頻矩陣，以BNC為接口；FLEX-VGA計算機視頻矩陣，以HD15為接口形式；FLEX-A音頻矩陣，以3PIN（三端壓線）為接口形式；FLEX-A音頻矩陣以RCA為接口形式；FLEX-A立體聲音頻矩陣，以3PIN為接口；FLEX-V視頻矩陣，以BNC為接口形式；FLEX-V視頻矩陣，以RCA為接口。信號之間相互獨立無干擾，滿足各種應用環境及各種信號格式的需求。

    還可多個（包括其它模式）機箱通過RS-485總線進行級聯擴展實現多層更大規模的切換矩陣，比如：多個視頻、音頻機箱級聯成視頻、立體聲矩陣。并且通過主矩陣的面板進行控制，級聯數目最多8臺。其擴展性與兼容性超強，所以它是一種快捷、簡單、靈活的的系統應用方式。

    采用RS-232/RS-422和RS-485等控制方式，使用大連捷成公司專用的PC控制軟件進行控制。REF外接參考同步輸入信號，可使矩陣在參考同步信號的場消隱期內切換，確保畫面切換質量。

    該系列產品廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

    主要特點：

•  結構緊湊，機箱均為1RU機箱、19英寸寬；
• 切換規模：FLEX-VGA計算機視頻矩陣（HD15接口）2×2~8×8
            FLEX-HD8X8高清視頻矩陣（BNC接口）8 × 8
            FLEX-A音頻矩陣（3PIN接口）4×4~16×16
            FLEX-A音頻矩陣（RCA接口）4×4~16×16
            FLEX-V視頻矩陣（BNC接口）4×4~16×16
            FLEX-V視頻矩陣（RCA接口）4×4~16×16
            FLEX-A立體聲音頻矩陣（3PIN接口）4×4~16×16
• 內部模塊化設計，后插板式風格，可以方便的進行維護；
• 采用前面板按鍵控制、本公司專用PC機軟件控制和高亮LCD液晶顯示；
• 本系列產品采用了高抗干擾能力的通信接口電路，具有RS-232/RS-422和RS-485通信功能，并且可以通過RS-485通訊方式多機同步控制，用戶可以方便的完成演示過程中的信號轉換；
• 逆程的切換技術，保證切換時間短暫（無黑屏、無閃爍）；

兆科“MT－1616D”數字矩陣切換器

    數字化傳輸切換系統作為顯示系統的一項新技術，越來越受到人們的重視。數字化系統的突出優點是不論傳輸年距離有多遠，真正實現完全無損失的傳輸。其優良的圖像顯示質量，受到人們的青睞。多年來，兆科致力于數字化系統的研究，取得了可喜的成就。

    在這里我們推薦的產品為：兆科“MT－1616D”數字矩陣切換器。它是一款具有16路輸入，16路輸出大型復合數字矩陣切換器。其復合的特性體現在可以對DVI、VGA、HDMI信號的切換。后面板有DVI、VGA、HDMI信號接口，接入DVI接口，可以實現DVI功能；接入VGA接口，可以實現VGA功能；接入HDMI接口，可以實現HDMI功能，真正實現了對DVI、VGA、HDMI信號的切換。可運用于全數字化投影顯示系統的信號交換控制。

    16×16的DVI矩陣作為切換控制中心。信號源計算機到矩陣之間采用DVI傳輸。矩陣輸出到投影機之間同樣采DVI傳輸。由于系統規模大，傳輸距離遠，采用光纜傳輸，使用了DVI光纖收發器。數字化與光纖傳輸完美結合，使得大型數字化傳輸與切換系統得以真正實現。目前，該系統已建設成功，并開始投入使用。系統工作穩定，圖像清晰，控制流暢，消除了模擬系統不可避免的圖像拖尾，清晰度下降，圖像干擾等問題，光傳輸不存在電磁輻射，具有良好的保密。

    歷經多年的研究，兆科在數字化傳輸方面，已形成一個配套齊全的產品線，可構成各種規模的完全數字化的傳輸切換系統。作為數字信號切換中心的DVI/HDMI矩陣切換器，其規模已達到32×32。VGA/DVI光纖收發器、數字信號和模擬信號之間的互轉設備、利用超五類網線傳輸DVI信號的數字信號線路均衡器等各類傳輸設備配套齊全，可滿足不同使用場合的需求。經過應用實踐的檢驗，我們可以說，兆科的數字化傳輸切換系統已經完全成熟，達到實際應用水平。

金達萊DVI數字矩陣切換器

    濟南金達萊新一代的矩陣切換器――DVI數字矩陣切換器,最大支持8路DVI數字視頻信號輸入，8路DVI數字視頻信號輸出。具有與計算機聯機使用的RS-232通信接口，并提供微機控制程序，同時用戶還可以使用遙控器進行控制。

   濟南金達萊電子技術有限公司始終走在市場需求的前列，產品研發小組的目光早就瞄準了――DVI接口的數字矩陣切換器。他們深信DVI數字矩陣切換器是將來的顯示技術發展的趨勢，所以科研人員集中所有的精力一舉開發成功。

    液晶顯示器使用VGA模擬接口，需要計算機先把視頻信號D/A（數字/模擬）轉換器轉變為R、G、B模擬信號，這些信號傳輸到液晶顯示器內部還需要A/D（模擬/數字）轉換器將模擬信號再一次轉變成數字信號。

    液晶顯示器采用DVI方式，減少了D/A、A/D的繁瑣過程，主要具有以下兩大優點：

    一、速度快

    DVI傳輸的是數字信號，數字圖像信息不需經過任何轉換，就會直接被傳送到顯示設備上，因此它的速度更快。

    二、畫面清晰

    在D/A、A/D轉換和信號傳輸過程中不可避免會出現信號的損失和受到干擾，導致圖像出現失真甚至顯示錯誤，而DVI接口無需進行這些轉換，避免了信號的損失，使圖像的清晰度和細節表現力都得到了大大提高。有效消除拖影現象，而且使用DVI進行數據傳輸，信號沒有衰減，色彩更純凈，更逼真。

    金達萊公司推出8x8、8x6、8x4、8x2規格的DVI數字切換矩陣和DVI數模兼容切換矩陣，方便用戶根據自己的工程規模實際選用。采用紅外遙控和上位機切換控制方式，操作靈活簡便，和VGA模擬矩陣控制方式兼容，方便老客戶升級選用。DVI矩陣具有電纜均衡/驅動功能，圖像質量更穩定，傳輸距離可達15米以上，方便用戶在各類視聽工程中應用。
