金達萊高清監控矩陣切換器

    在重大事件、零售場、交通控制等方面，都需要進行視頻監控。視頻監控系統中存在多點分布與集中監控的矛盾，不適合采用一對一的監視。一對一的監視即一部攝像機對應一臺監視器，這樣監控室體積龐大，投資高。一般采用一對多的監控，即一臺監視器對應多臺攝像機，用足夠少的監視設備實現多點監控，這樣視頻切換控制設備在監控系統中具有極其重要的地位。在視頻切換控制中，矩陣切換應用十分廣泛。

    矩陣在安防系統里的主要功能是任意路入到任意路數出的切換，簡單來說是一個大型的多路開關陣列，源自于電話線路交換的技術。在安防系統主要是起到多路音/視頻入，少路音視頻出，通俗的說法就是把所有的音/視頻輸入通道，根據一定的規律，手工或自動交換到輸出通道。它所有的功能都是為重點監控這個核心來設計的。

　　濟南金達萊電子技術有限公司，通過對客戶反饋信息的分析，針對客戶的需求，對公司的產品進行了技術改進，推出了高清監控矩陣切換器系列產品。與于市場內其他監控矩陣產品相比，金達萊公司高清監控矩陣切換器有高清晰度、高帶寬等特點。

　　該系列產品可以使用鍵盤、紅外遙控、RS232串口控制矩陣切換器控制信號通道的切換。并該產品還可以通過串口外接監控鍵盤，對云臺、攝像機、解碼器等進行控制。

　　通過技術改進，金達萊高清監控矩陣切換器系列產品可以完成控制云臺、攝像頭調焦、屏幕切換、定時編組輪顯等實用功能。通過RS232接口，該產品可與中控或者計算機相連接，進行信號通道切換的控制，方便客戶自己通過編程定制信號通道的切換。

　　該系列監控矩陣切換器的顯示信號帶寬達到了150MHz，可以通過高清晰圖像信號。在高帶寬的支持下，圖像的清晰度也達到了一個較高的水平，可以完全滿足各種監控工程對于顯示信號帶寬以及清晰度的要求。

訊維 XW系列大型監控視頻矩陣

    XW系列大型監控視頻矩陣(音視頻矩陣)是訊維自行研發、生產專門用于對安防行業視頻信號和音頻信號(非平衡立體聲音頻信號)進行切換和分配的切換設備，可將多路信號從輸入通道切換輸送到輸出通道中的任一通道上，并且輸出通道間彼此獨立,輸入可擴充到 512 路視頻輸出，輸出可擴充到 64 路視頻輸入，輸入帶環通設計。

　　訊維 矩陣主機采用大規模音、視頻切換專用芯片作為音、視頻切換矩陣電路的多路多通道切換設備，融合了先進的矩陣切換技術和計算機技術，可以給擁護提供卓越的整體性能。主機采用模塊化插板，用戶可選擇各種插板組合成系統所需要容量和功能的切換設備。在一個標準19英寸機箱中實現音頻切換、視頻切換、報警輸入及警后聯動錄像等多種功能，大大簡化了系統的構成，提高了擁護系統的可靠性。

　　矩陣主機具有完備的矩陣切換能力，可以在任意監視器上顯示任意攝象機的圖象和監聽與之對應的聲音，而且這種控制可以通過手動操作和自動切換方式來實現，用戶可使用一個功能完備、按人機工程學原理設計的鍵盤對系統進行操作和編程。系統中最多可以使用32個鍵盤或多媒體終端。

　　矩陣主機融合了多種控制協議，可以直接控制市面流行的解碼器、高速球，并能由數字硬盤錄象機共同控制。用戶可選擇多種不同配置的系統。

　　訊維大型視頻矩陣系列型號:

　　XW-VDJ12832　　 128 進 32 出 視頻監控矩陣，BNC 接口，安防系統專用視頻矩陣
　　XW-VDJ25648　　 256 進 48 出 視頻監控矩陣，BNC 接口，安防系統專用視頻矩陣
　　更多……
　　XW-VDJ51264　　 512 進 64 出 視頻監控矩陣，BNC 接口，安防系統專用視頻矩陣

　　特 性

• 輸出可擴充到64路視頻輸出，輸入可擴充到512路視頻輸入，輸入帶環通設計
• 第一路視頻帶有文字標題疊加功能
• 采用選配內置IP控制模塊和視頻服務器 設計，可通過 IP 網絡對矩陣主機進行操作和切換瀏覽視頻圖像，遠程并可對攝像機及系統的控制訪問
• 采用4-12U插卡式高密度模塊組合結構，方便組合擴充
• 可設置鍵盤對監視器、攝像機權限；系統可分區設置
• 有熱備份主機選配 設計， 使主機穩定性更有保障
• 音/視頻輸入輸出端口和通訊接口有 浪涌保護措施及抗雷擊干擾設計
• 音/視頻切換卡、報警輸入卡、跟隨控制卡可插于一體，組成的綜合監控主機
• 可外接32個分控鍵盤
• 自帶全中英文菜單，可對矩陣的各項功能進行預設置，輸入帶環通設計
• 報警后可聯動，自動打開攝像機及燈光，自動切換預置點圖像并啟動錄像
• 可預置任一防區警戒方式：定時、手動、常布/撤防及查詢報警記錄

　　技術參數

　　視 頻

　　信號輸入1Vp-p（75歐姆負數，不平衡）

　　視頻輸出1Vp-p（75歐姆負數，不平衡）

　　視頻信噪比50dB（加權）

　　視頻隔離度50dB（加權）

　　視頻帶寬25MHz（-3dB）

　　差分相位典型值為2％

　　差分增益典型值為2％

　　接口BNC 接口

　　視頻制式CCIR和PAL制

　　音 頻

　　音頻輸入增值0-2Vp-p

　　音頻輸出功率0.5W（8W）

　　音頻信噪比48dB（加權）

　　音頻隔離度48dB（加權）

　　音頻帶寬30KHz（-3dB）

　　切換時間＜10毫秒

　　音頻接口XLR 接口

　　規 格

　　電源＜50WAC220V＋10％／50Hz

　　環境溫度-10℃～-55℃

　　環境溫度≦90％RH（無凝結）

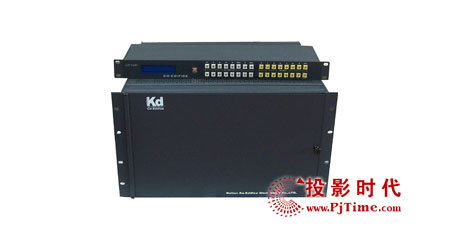

大連科迪Kd2810系列VGA矩陣切換器

    Kd2000系列模擬矩陣有8個子產品，規模從2x1到256x256，涵蓋了復合視頻、RGB/YUV分量視頻、計算機視頻（RGBHV）、音頻單聲道、音頻立體聲、RS－422數據信號等格式，控制層最多可達8層，并且各種格式的信號可以任意配置在同一個矩陣切換系統中進行切換，在包括播出、制作、錄制、總控調度、應急、監控、多媒體、電教等所有模擬矩陣切換器應用的領域和環節，均可以在Kd2000產品中選擇到適合的型號。

    在Kd2000產品系中，大連科迪Kd2810系列是一款VGA多格式矩陣切換器，專門為計算機顯示信號及高分辨率圖像信號的切換而設計的，可將多路VGA輸入信號切換到輸出通道中的任意通道上。矩陣采用分層傳輸即將接入的VGA中的RGBHV各分量信號獨立傳輸，信號之間相互獨立無干擾。音頻端子采用3PIN端子平衡、非平衡接入均可。3U以上機箱采用國際先進的“模塊化設計、插板式結構、熱備份雙電源”的結構方式，VGA、復合、分量視頻及音頻可以在同一機箱內任意組合、統一控制。所有電路板均支持熱插拔，極大的方便了系統維護。雙電源熱備份其中一個電源發生故障，另一個電源自動負擔全部電源負荷，對系統的連續工作不會產生任何影響。矩陣有掉電記憶功能，帶有RS232通訊接口，并提供通信協議。

• 主要特點：規模：4×1～8×8、16×1～16×16、32×4～32×32、64×4～64×64
• 視頻支持VGA信號、復合視頻、分量視頻
• 分辨率支持：640×480、800×600、1024×768、1280×1024、1600×1200
• 音頻支持平衡/非平衡音頻信號切換
• 模塊化設計、插板式結構、可帶電熱插拔更換切換板
• 熱備份雙電源
• 矩陣支持場逆程切換提供多路信號源間的無縫切換
• 支持視頻、音頻多層單獨或同時切換
• 矩陣內部設有音頻平衡/非平衡轉換電路
• 具有多個RS-232接口，支持多個遙控面板和計算機控制，提供通信協議
